户外立式多层置物便携取暖磁场炉结构

　　这款立式多层结构的炉具，核心应用场景覆盖户外露营临时取暖、庭院小型聚会围坐供热、野外作业点位临时采暖等需求，区别于常规卧式直烧炉的结构逻辑，整体采用竖向立式布局，将燃烧腔体设置在下部靠近地面的位置，燃烧产生的热流顺着竖向的烟道腔体向上流动，过程中通过金属腔体壁面向外辐射热量，配合多层向外延伸的置物平台，可同时满足供热过程中放置小型炊具、保温餐食、临时摆放随身物品的使用需求，无需额外搭配侧边置物支架，减少户外携带的配件数量。从功能设计逻辑来看，下部燃烧腔采用抽拉式进风与落灰一体化结构，进风口设置在腔体前侧下方，可通过抽拉挡板的开合程度控制进风量，进而调节燃烧速率与供热温度，适配不同环境温度下的采暖需求；落灰腔与燃烧腔通过格栅板分隔，

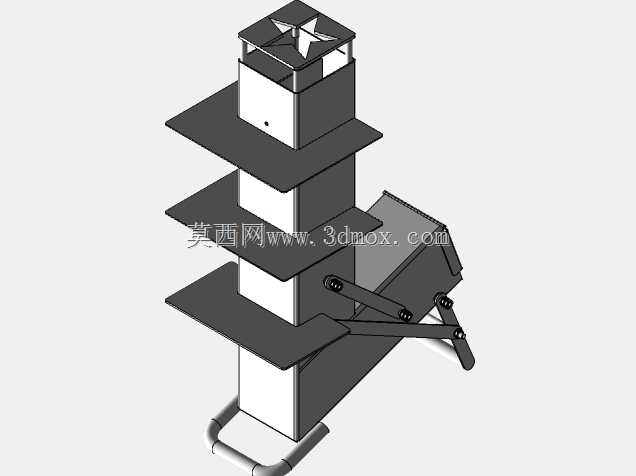

　　燃烧产生的灰烬直接落入下部抽拉式灰斗，清理时无需拆解上部炉体，直接抽出灰斗即可完成清灰作业，适配户外使用时快速打理的需求。炉体底部设置带限位结构的金属支架，支架底部预留脚轮安装位，图中可见单脚轮配置，短距离转场时可倾斜炉体依靠脚轮推行，无需整体抬升搬运，降低户外转场的劳动强度；支架同时承担炉体承重与防烫隔离作用，将燃烧腔体抬离地面120mm以上，避免高温直接接触地面引燃干草、塑胶地垫等易燃物，提升户外使用的安全性。上部竖向烟道腔体外侧设置三层水平置物平台，每层平台采用镂空边缘设计，既减轻整体结构重量，又可避免平台表面积水，平台与主腔体采用焊接固定，每层承重设计不低于5kg，可放置容量1.5L以内的烧水壶、保温餐盒等物件，

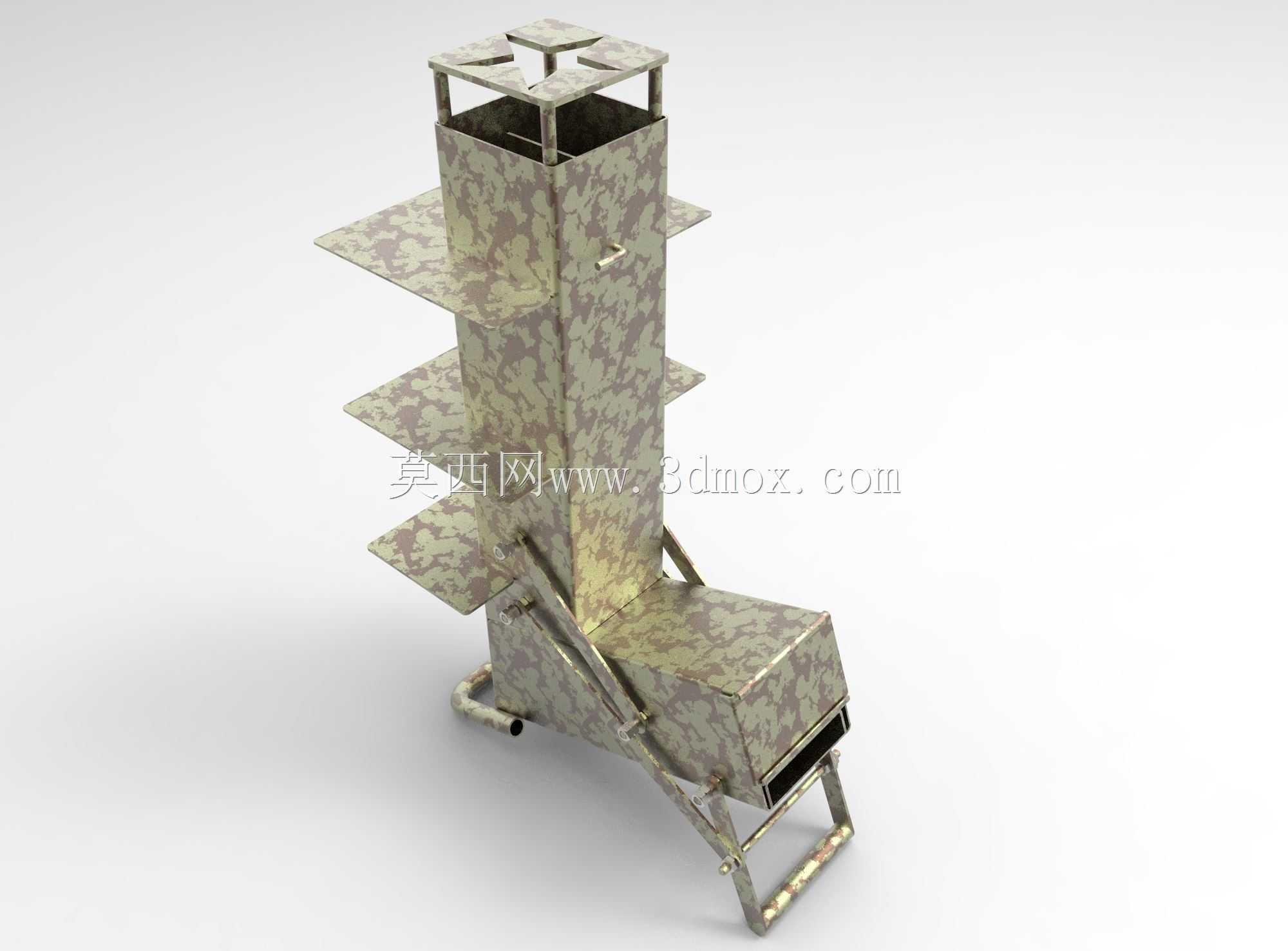

　　利用腔体壁面的辐射热量实现持续保温，无需额外占用燃烧区的加热位置。主腔体顶部设置多格镂空排烟口，可直接对接外接排烟管，在帐篷内等半封闭空间使用时，可通过外接烟管将燃烧废气导出室外，避免一氧化碳积聚；顶部排烟口同时设置可转动的挡火盖板，无需接烟管露天使用时，盖板可阻挡火星向上飞溅，降低火灾隐患。整体外形采用窄长立式设计，横向最大宽度不超过450mm，竖向总高度约1200mm，安装时仅需占用0.2㎡左右的地面空间，相比卧式炉具节省近60%的占地面积，适配露营帐篷角落、庭院边角等狭小空间的摆放需求；炉体外表面采用迷彩耐高温涂层，既提升户外使用时的耐锈蚀性能，也适配户外场景的视觉风格，涂层可承受300℃以内的长期工作温度，

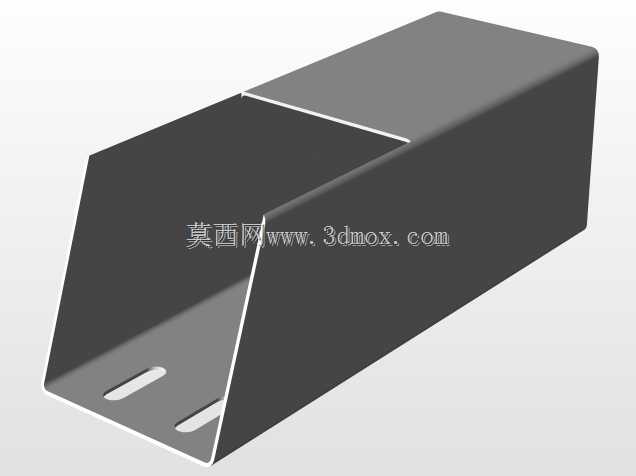

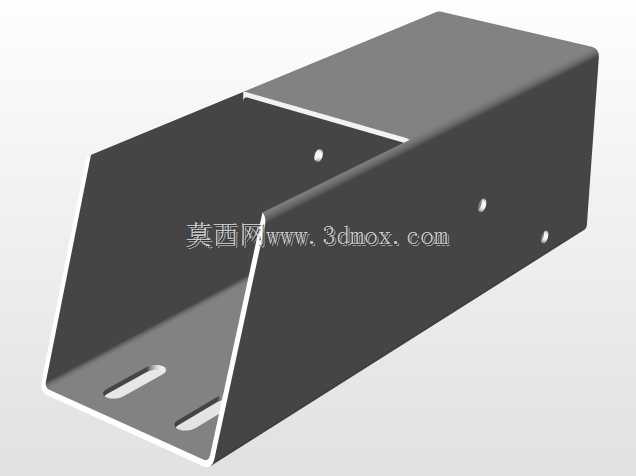

　　避免长期高温烘烤出现掉漆、锈蚀问题。结构设计上，主腔体采用1.2mm厚冷轧钢板折弯焊接成型，所有焊接位置均做满焊处理，避免烟气从焊缝处泄漏，腔体转角处采用圆弧过渡，避免尖锐边角在搬运、使用过程中造成磕碰划伤；侧边置物支架采用三角加强筋结构与主腔体连接，提升平台承重时的结构稳定性，避免放置重物后出现平台下垂、焊缝开裂的问题。实际使用过程中，热流沿竖向腔体上升的路径长度超过1m，相比短烟道炉具，热量在炉体内的停留时间提升40%以上，腔体壁面的散热面积更大，供热辐射范围可覆盖半径1.5m以内的区域，满足3-4人围坐取暖的需求；燃烧腔可兼容固体酒精、木炭、小型木质燃料等多种常见户外燃料，无需专用配套燃料，降低户外使用的燃料准备门槛。
