户外便携折叠式烧烤火盆结构设计

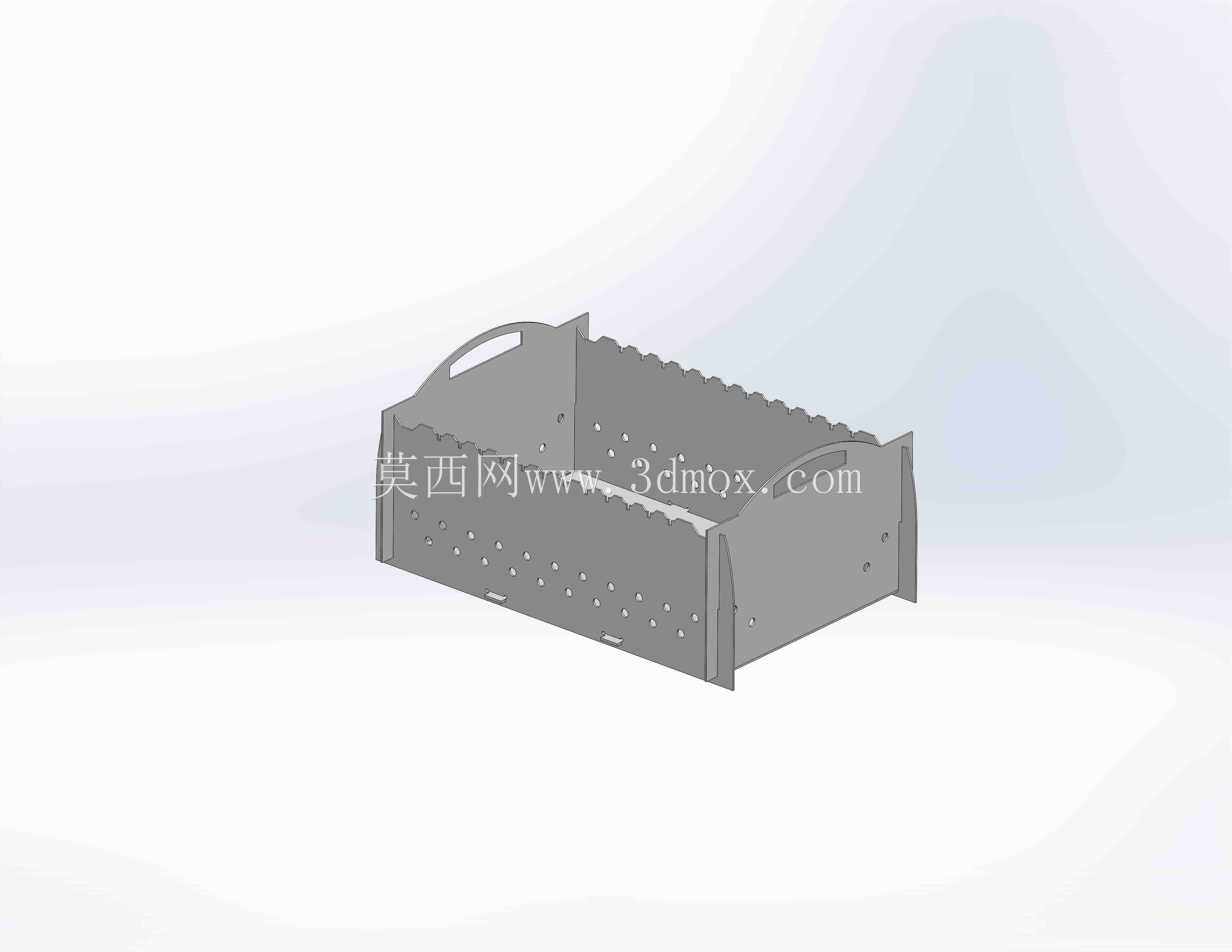

　　这款烧烤火盆的结构设计完全围绕户外使用场景的实际痛点展开，日常户外露营、庭院聚餐、近郊野炊场景中，传统一体式烧烤架存在收纳占空间、搬运易剐蹭、组装繁琐的问题，这款结构采用多片钣金拼接的可折叠思路，所有侧板通过侧边的插接卡扣配合定位，无需额外紧固件即可完成组装，拆解后所有板件可平铺叠放，整体收纳厚度控制在50mm以内，常规家用背包侧袋即可容纳，单人即可完成携带与组装操作。

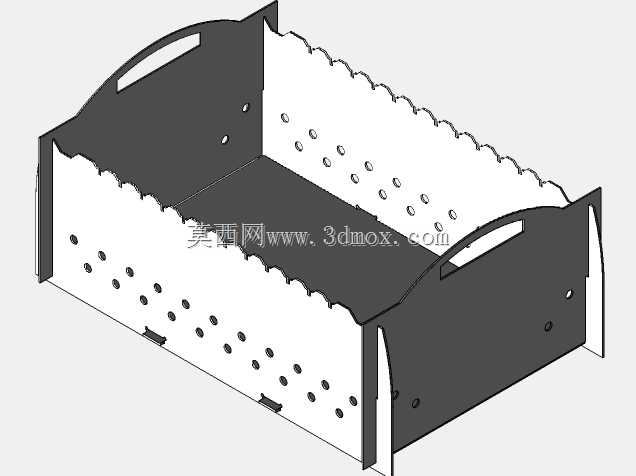

　　从功能特性来看，火盆主体采用围合式矩形腔体结构，侧板上均匀排布的直径8mm通风孔，沿侧板高度方向分三排交错布置，既可以保证炭床区域的空气自然对流，让木炭充分燃烧减少黑烟产生，又能避免炭块碎屑从孔位掉落引发安全隐患；顶部边缘的波浪形压边结构，是专门为烤网、烤签设计的定位结构，不同间距的波浪槽可以适配不同直径的烤签，也能对放置在顶部的烤网起到防滑限位作用，避免烤制过程中烤网移位导致食材掉落。两侧的一体式冲压提手，采用内凹式结构设计，提手边缘做了10mm宽度的翻边卷圆处理，搬运时不会割手，同时提手的位置设置在火盆重心水平线上，即使盆内装有燃烧后的炭块，搬运时也能保持平稳，不会出现倾洒的情况。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有板件均采用1.5mm厚度的冷轧钢板冲压成型，无复杂曲面结构，所有折弯角度均为90度或135度常规折弯角度，不需要特殊折弯模具即可完成加工，板件之间的连接采用自定位插接结构，侧板端部的插舌与相邻板件的插槽采用间隙0.2mm的公差配合，组装时插舌对准插槽轻压即可锁定，拆卸时只需轻推板件即可解锁，不需要借助任何工具。火盆的整体外形尺寸为长450mm、宽250mm、高200mm，内部炭床的有效使用面积为400mm*200mm，可同时容纳15-20根烤签作业，满足4-6人同时聚餐的使用需求；安装使用时不需要额外的固定基础，只需放置在平整的地面、石面或者防火垫上即可使用，底部的四个折边支撑脚高度为20mm，可以让火盆底部与放置面之间留出足够的通风间隙，同时避免高温底板直接接触放置面，减少对桌面、草地的高温损伤。

　　结构细节上，所有板件的外露边缘都做了去毛刺处理和钝化打磨，组装后没有外露的锐边，日常使用和收纳时不会划伤手部；侧板上的通风孔位置距离火盆顶部边缘预留了30mm的安全距离，避免炭火从通风孔窜出引燃周边物品；火盆内部没有设置额外的炭网结构，炭块可以直接放置在火盆底板上，底板同样开有均匀排布的通风孔，配合侧板的通风结构形成上下贯通的空气流路，木炭燃烧时氧气供给充足，燃烧效率比传统封闭式火盆提升30%左右，炭块的燃烧更充分，残留的炭渣量更少，使用后清理也更方便，只需等火盆完全冷却后将炭渣从通风孔倒出即可，没有难以清理的卫生死角。

　　针对户外使用的复杂工况，结构设计时也考虑了热变形的补偿问题，板件之间的插接连接预留了微量的活动间隙，长时间高温燃烧时钢板产生的热膨胀可以通过间隙释放，不会出现板件受热变形后无法拆卸的问题；整体结构没有易损的活动铰接部件，所有连接都是刚性插接配合，长期反复拆装使用也不会出现连接松动、部件损坏的情况，使用寿命远高于采用铰接折叠结构的同类型产品。
