高饲料加工专用连接式刀具头三维设计

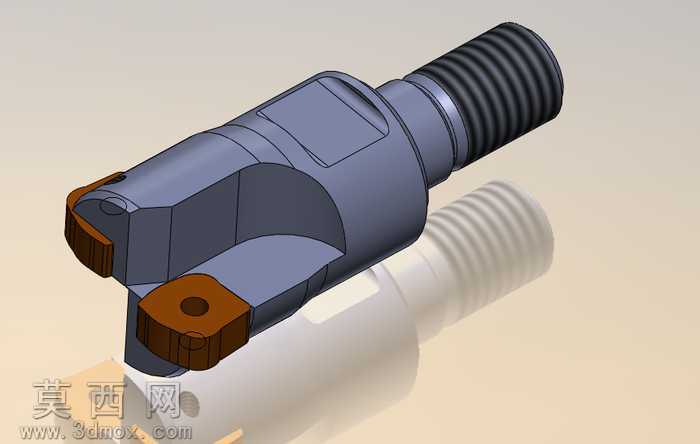

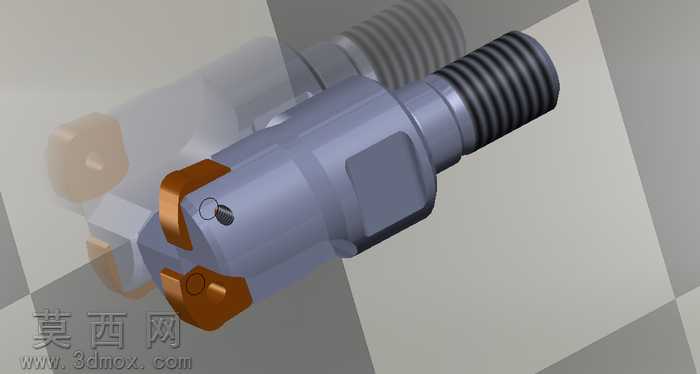

本模型为饲料加工场景使用的专用连接式刀具头，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工零件的设计规范，完整还原了零件的每一处结构细节。模型整体采用阶梯轴式布局，一端为带开口叉形的刀具装夹结构，另一端为标准外螺纹连接段，中间为过渡轴身，各段之间通过圆角过渡消除应力集中，符合机械零件的强度设计要求。在建模流程上，首先通过旋转凸台命令生成轴身与螺纹段的基础基体，针对外螺纹部分采用软件自带的螺纹特征命令生成符合国标标准的牙型结构，保证螺纹参数的通用性与可加工性；叉形装夹端采用拉伸切除、布尔运算结合的方式构建出U型开口槽，槽体两侧的装夹凸台分别设计了同轴的销钉安装孔，用于固定切削刀片，凸台边缘做了倒角处理，既去除加工毛刺，也避免装配时与刀片发生干涉。模型的刀片安装位设计了贴合刀片外形的定位面，保证刀片安装后的定位精度，装夹端的端面做了倾斜切削处理，适配饲料加工时的切削进料角度，减少加工过程中的阻力。渲染阶段采用哑光金属材质模拟合金结构钢的零件质感，对螺纹牙型、装夹孔、边缘倒角等细节做了光影强化，清晰展示各部分的结构特征，背景采用浅米色渐变配合软阴影效果，突出零件本身的结构轮廓，同时添加了地面反射效果提升渲染的真实感。从设计思路来看，该零件作为饲料加工设备的切削执行部件，重点考虑了连接可靠性与装夹稳定性，螺纹段的长度与直径经过参数匹配，可适配对应规格的设备主轴，叉形开口的间距与装夹孔的位置公差按照精密机械零件的配合要求设定，保证刀片更换时的互换性；轴身与叉形结构的连接处做了加厚处理，提升零件在高速切削作业下的抗扭强度，避免长期负载下出现断裂变形。整个模型的所有特征均保留参数化历史记录，可根据实际加工需求调整各部分尺寸参数，适配不同功率的加工设备与不同规格的切削刀片，模型同时导出了STEP通用格式，可兼容各类主流三维CAD软件，方便后续的工程图生成、CAM加工编程以及装配仿真使用，零件的每一处结构都对应实际加工工艺，不存在无法加工的冗余特征，完全满足机械加工生产的设计要求。
