球形结构离心泵壳体三维结构设计

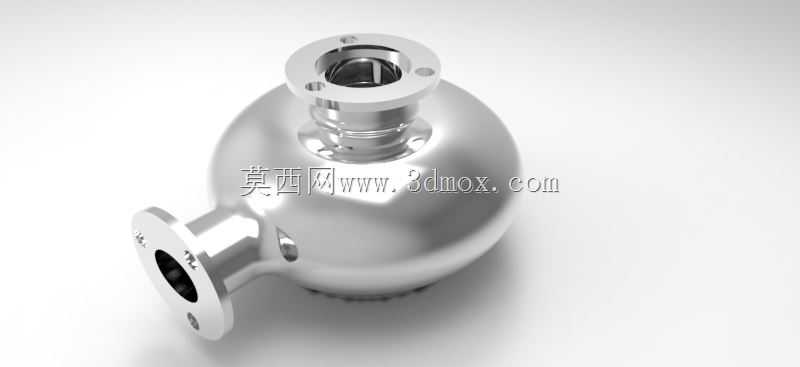

这款离心泵壳体采用球形主体结构设计，区别于常规蜗壳式泵壳的螺旋流道构型，球形腔体在应对高含气率、易汽化介质输送场景时，能有效降低腔体内局部涡流的产生概率，减少气蚀对壳体内壁的冲蚀损伤，在化工介质输送、食品级流体输送、制药行业洁净流体输送场景中都有适配空间。从结构设计逻辑来看，球形腔体的壁厚分布做了等强度校核，在进出口法兰与腔体衔接的过渡区域做了圆弧增厚处理，避免介质压力波动时在应力集中位置产生疲劳裂纹，常规运行工况下可承受1.6MPa的工作压力，满足多数中低压流体输送工况的承压要求。顶部的法兰接口用于连接泵盖与叶轮组件，安装时需保证法兰端面与腔体轴线的垂直度公差在0.05mm以内，避免装配后叶轮与密封件出现偏磨，影响泵组运行效率与密封寿命。侧部的法兰接口为介质出口，其轴线与顶部接口轴线呈垂直分布，出口法兰的密封面采用凸面结构，适配RF型法兰垫片，安装时螺栓预紧力需均匀施加，防止密封面压偏出现泄漏。壳体底部预留的结构位用于连接泵座支架，安装边界需保证底部支撑面与顶部法兰端面的平行度公差不超过0.1mm，避免泵组运行时出现振动超标问题。在流体通道设计上，进出口与球形腔体的衔接处做了顺滑过渡处理，过渡圆角半径不小于通道通径的1/5，减少介质流动过程中的局部阻力损失，相比同规格常规蜗壳泵，该结构在小流量工况下的运行稳定性更优，不容易出现驼峰特性曲线，适合工况流量波动范围较大的输送系统。建模过程中对壳体的内壁粗糙度做了对应结构预留，洁净应用场景下内壁抛光余量预留0.2mm，普通工业场景下铸造余量预留1.5mm，可适配铸造、不锈钢焊接、精密锻造等不同加工工艺。在安装尺寸匹配上，进出口法兰的螺栓孔位置度公差控制在0.2mm以内，可直接匹配同通径的标准管路法兰，无需额外制作过渡连接件，现场安装时可直接对接现有管路系统，减少现场改造工作量。壳体的壁厚设计充分考虑了不同材质的加工特性，若采用铸钢材质，最小壁厚不小于6mm，若采用不锈钢冲压焊接结构，最小壁厚可控制在3mm，同时在腔体的最低点预留了排液螺孔的结构位，方便停机检修时排空腔体内残留介质，避免残留介质长期沉积腐蚀内壁，或是在低温环境下残留介质冻胀损坏壳体。从实际运行适配性来看，这款球形泵壳搭配闭式叶轮使用时，可输送含少量固体颗粒的介质，颗粒直径不超过2mm时不会出现流道堵塞问题，在市政供水、循环水系统、中小型化工流体输送场景中都能稳定运行。设计时还对壳体的固有频率做了仿真校核，避开了常用转速下的泵组振动频率区间，避免运行时出现共振问题，同时壳体外部无需额外加装加强筋，球形结构自身的刚性即可满足运行时的强度要求，相比带加强筋的蜗壳结构，外壁清理更方便，在洁净度要求较高的应用场景中更易满足卫生清洁要求。
