两级高压大流量离心燃油泵结构设计

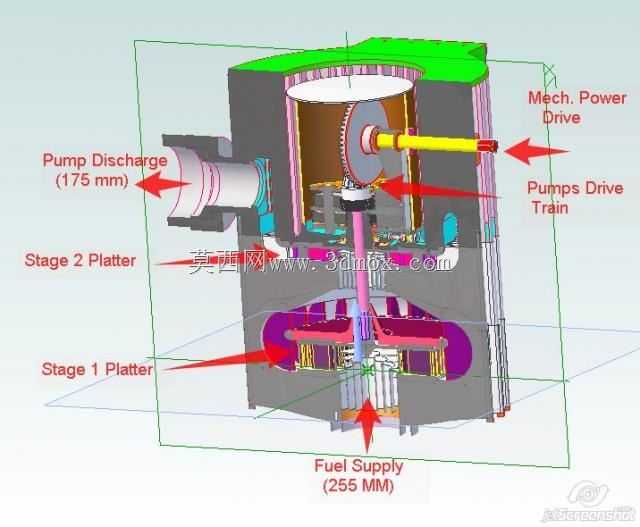

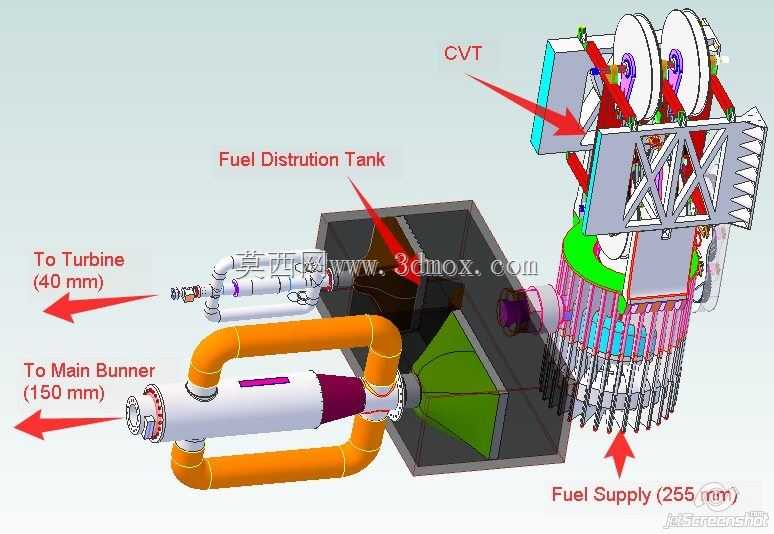

　　在航空动力、大型燃油输送系统以及高负荷工业供油场景中，单级离心泵往往难以同时满足高排放压力与大流量输送的双重需求，这款两级离心燃油泵的结构设计，正是针对这类工况痛点完成的方案落地。从结构剖视能清晰看到，整机采用上下两级叶轮串联的布局，首级叶轮布置在泵体下部靠近燃料入口的位置，入口通径标注为255mm，大口径入口设计首先保障了大流量工况下的燃料吸入性能，避免高转速下入口流速过高产生气蚀，这对燃油输送场景尤为关键——燃油本身的饱和蒸气压特性决定了，一旦入口压损过大很容易析出气泡，不仅会造成流量压力波动，长期运行还会冲蚀叶轮表面，破坏流道型线。

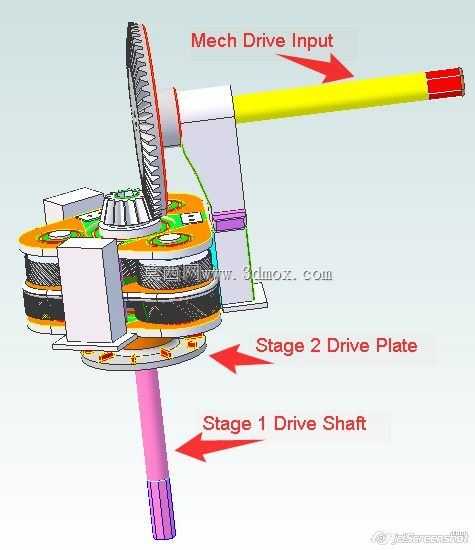

　　动力输入轴从泵体侧部接入，通过齿轮传动结构将动力传递给竖直布置的泵轴，这种正交传动的布局，能够很好适配安装空间受限的动力舱场景，不需要将驱动源与泵轴同轴布置，大幅压缩了轴向安装尺寸。泵轴上依次套装两级叶轮，首级叶轮负责将入口进来的燃油进行第一次增压，通过级间流道导入第二级叶轮入口，第二级叶轮在首级增压的基础上进一步提升流体压力，最终从侧部175mm通径的排出口送出，两级增压的结构相比同参数单级泵，能有效降低单级叶轮的线速度要求，减少叶轮的应力负荷，同时让流道的流速变化更平缓，降低水力损失。

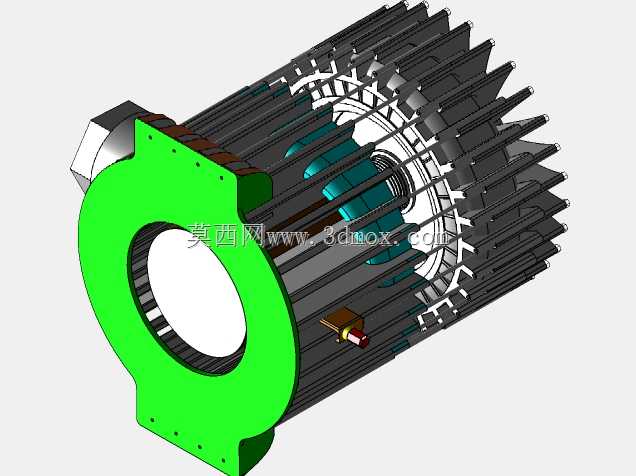

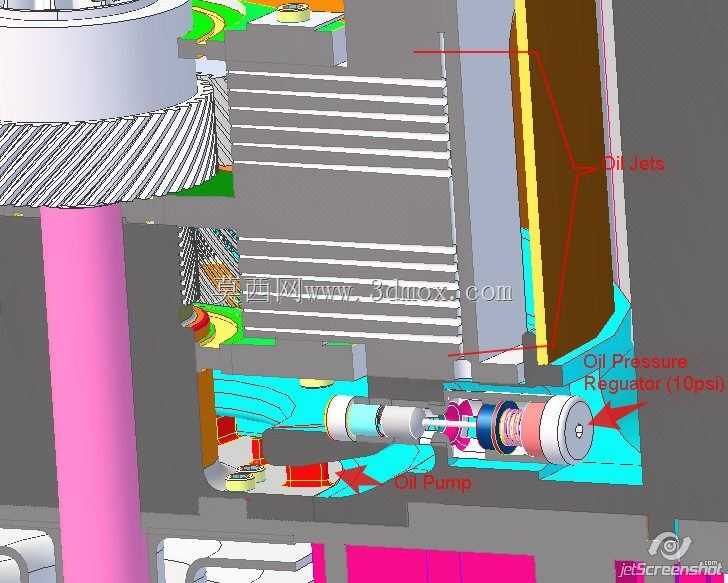

　　从结构细节来看，泵体的壳体采用分层式设计，上下壳体通过止口定位配合，既保证了各级流道的同轴度，也方便后期拆解维护叶轮、密封件等易损部件。传动齿轮布置在泵体上部的腔室，和下部的过流腔室通过密封结构完全隔离，避免燃油渗入传动腔稀释润滑脂，同时也防止传动腔的磨屑进入燃油流道，污染下游供油系统。机械密封组件套装在泵轴穿过壳体的位置，针对燃油的渗透性做了适配设计，相比普通水泵的密封结构，密封面的贴合压力做了针对性匹配，既不会因为压力过大造成轴套过度磨损，也能避免高压下燃油泄漏。

　　在安装边界上，这款泵的进出口采用径向布置的方式，入口竖直向下、出口水平侧出，安装时可以通过泵体上的安装法兰直接固定在机架上，不需要额外加装复杂的连接管路转接，进出口的通径匹配常规燃油系统的管路规格，能直接和现有管路系统对接。设计过程中，两级叶轮的叶片型线采用了三元流设计思路，首级叶轮侧重大流量下的吸入性能，叶片入口角做了适当加大，适配大流量工况下的入流角度，减少入口冲击损失；第二级叶轮侧重高压输出，叶片出口角做了优化，在保证效率的前提下提升输出压头，两级叶轮之间的导叶结构也做了平滑过渡设计，让首级叶轮甩出的流体能平稳导入第二级叶轮入口，减少级间的水力扰动。

　　实际应用中，这类泵主要用在需要持续稳定提供高压大流量燃油的场景，比如航空发动机的主燃油泵、大型燃气轮机的供油系统，或是大型燃油储备库的中转输送泵，相比柱塞式的高压燃油泵，离心式的结构没有往复运动部件，运行更平稳，振动噪声更小，流量输出更连续，不会出现柱塞泵的流量脉动问题，对下游的燃烧系统更友好，能让燃油喷射的压力更稳定，提升燃烧效率。同时两级的结构设计，让泵在额定工况下运行时，每一级的负荷都处于合理区间，叶轮的转速不需要设计得过高，轴承的负荷也相应降低，能有效提升整机的运行寿命，减少维护频次。

　　从结构建模的角度来看，这款泵的建模过程需要重点关注几个配合公差：首先是泵轴和两级叶轮的配合，需要采用过渡配合保证同轴度，避免高速旋转时叶轮产生动不平衡；其次是壳体止口的配合公差，要保证各级流道的对中精度，避免流道错位造成水力损失增大；另外传动齿轮的侧隙也要控制在合理范围，既要保证传动平稳，也要避免热态下齿轮卡滞。过流部件的建模需要严格按照水力设计的型线来构建，不能随意简化叶片的曲面造型，否则会偏离设计的水力性能，在做结构仿真的时候，还要重点考虑高压腔室的壳体强度，特别是第二级泵腔对应的壳体位置，要承受最高的输出压力，壁厚和加强筋的布置需要满足强度要求，避免高压下壳体变形。
