驻极体6022P拾音元件结构设计

　　在消费电子、工业声纹采集、车载语音交互、安防拾音设备的结构设计环节中，驻极体拾音元件是整机声电转换链路里最前端的核心部件，6022P规格的插针式驻极体单元，是目前小尺寸拾音场景里应用覆盖度极广的一款成熟元件。做整机结构堆叠的时候，很多新手工程师容易忽略这类小元件的安装边界，要么预留的安装腔深度不够，挤压振膜导致拾音失真，要么插针焊盘位置偏移，量产时出现虚焊、引脚弯折的问题，这款三维结构模型刚好能解决选型阶段的尺寸核对痛点。从实际功能来看，这款驻极体单元依靠内部驻极体材料的极化电场实现声信号到电信号的转换，不需要额外提供高偏置电压，外围电路只需要搭配简单的阻容元件就能完成信号输出，非常适合对功耗、板上空间要求严苛的便携设备，

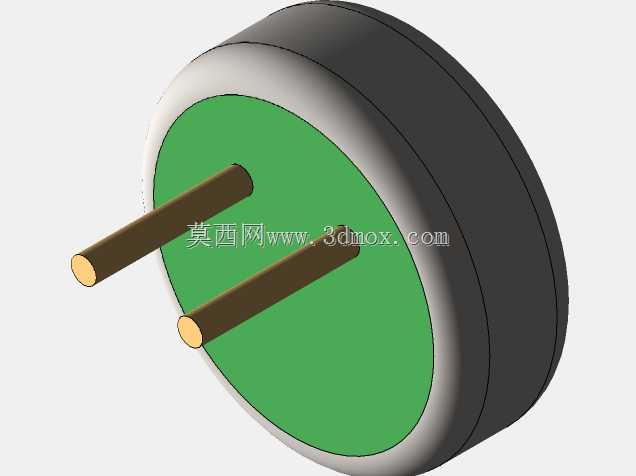

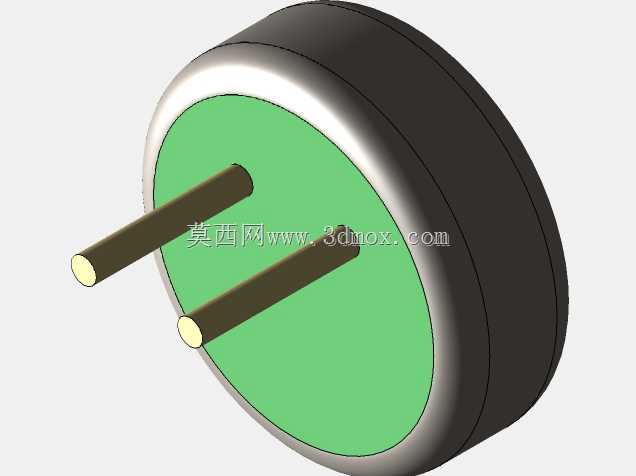

　　比如TWS耳机的通话拾音、智能门锁的语音唤醒模块、工业巡检仪的环境声采集端，都能见到同规格元件的应用。设计这款模型的时候，首先还原了元件的核心结构组成：外层是拉伸成型的金属屏蔽外壳，一方面作为结构承托件固定内部的振膜、极板、阻抗转换场效应管，另一方面可以屏蔽外界的电磁干扰，避免板上电源、射频信号串入拾音链路产生底噪，外壳的端面做了微倒角处理，装配时不会刮伤安装腔的防尘网或者密封泡棉。振膜端的拾音面是平整的圆形结构，和外壳端面的高度差控制在极小范围内，实际装配时可以和防尘网直接贴合，不会出现声泄漏导致的低频响应衰减。引脚部分采用了两根平行的镀金插针，插针的直径、伸出长度、中心距都严格参照通用规格做了还原，做PCB封装设计的时候，

　　可以直接把模型导入PCB软件对齐焊盘位置，不需要反复核对 datasheet 上的二维尺寸，避免出现引脚间距偏差导致的插件困难。很多工程师在做结构设计时，容易忽略不同厂商同规格元件的尺寸公差，这款模型在构建时也考虑到了实际应用中的公差浮动，外壳直径、总高度、引脚伸出长度的尺寸都预留了合理的公差适配区间，在做安装腔设计的时候，腔体内径可以参照模型外壳直径留出0.1mm左右的装配间隙，腔体深度要比模型总高度多留出0.15mm的压缩余量，避免装配时外壳受压挤压内部振膜，导致灵敏度下降甚至无声。从安装适配性来看，这款插针式结构既可以采用波峰焊直接插件焊接在PCB上，也可以搭配橡胶减震套做悬浮安装，

　　降低整机壳体振动传导到拾音元件产生的结构噪声，在做带减震结构的设计时，可以直接在模型外围套用减震套的结构，核对减震套和安装腔的配合间隙，不需要反复打样验证尺寸。另外，模型也还原了元件的极性特征，两根引脚的长度差、对应外壳的极性标识位置都做了准确呈现，做电路设计时可以快速对应正负极接线，避免反接导致的元件无法工作。在车载语音模组的设计场景中，这类驻极体元件通常要布置在A柱或者顶棚位置，安装空间非常局促，利用三维模型可以提前模拟元件和周边线束、结构筋位的干涉情况，优化拾音孔的对齐位置，保证拾音孔的轴线和元件振膜中心重合，减少声信号的衍射损耗。在安防拾音设备的设计中，还可以基于这个模型模拟防水透声膜的贴合位置，计算透声膜到振膜的空腔深度，优化高频响应特性。不同于二维图纸只能展示平面尺寸，这个三维结构模型可以让结构工程师直观看到元件的各个结构细节，比如外壳侧壁的厚度、引脚和外壳的绝缘间隙、振膜面的平面度特征，在做整机堆叠的时候可以快速完成干涉检查、装配工艺模拟，减少选型阶段的尺寸核对工作量，也能避免因为尺寸理解偏差导致的开模后返工问题。做工业声采集设备设计时，这类元件的工作温度范围、抗振动性能都有明确要求，结构设计时可以基于模型的外壳尺寸设计配套的固定压片，压片的压紧位置要避开振膜区域，压在外壳的侧壁边缘，避免压力传导到振膜影响性能，这些细节的结构设计都可以依托这个三维模型快速完成结构验证。
