适配8mm槽铝型材的C型卡扣式理线固定夹

　　在工业铝型材搭建的设备机架、自动化产线护罩、3D打印机框架这类场景里，线缆、气管的走线固定一直是容易被忽略但直接影响现场整洁度与后期维护效率的细节。常规的扎带固定需要在型材槽内预装螺母，拆装调整时需要剪断扎带重新捆扎，不仅耗材浪费，反复操作还容易在型材表面留下扎带勒痕，对于需要频繁调整走线位置的测试类设备、小批量定制工装来说，这类固定方式的灵活性明显不足。这款C型开口式固定夹，就是针对8mm标准槽宽的工业铝型材开发的快装理线构件，完全适配欧标2020、2040这类常用型材的槽口尺寸，安装时不需要额外预装紧固件，直接将夹体两侧的卡脚对准型材槽口按压到位即可完成固定，单人徒手就能操作，后期调整走线位置时只需要稍用力拔出夹体就能移位，

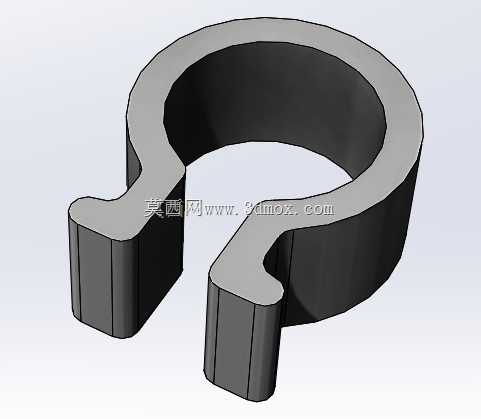

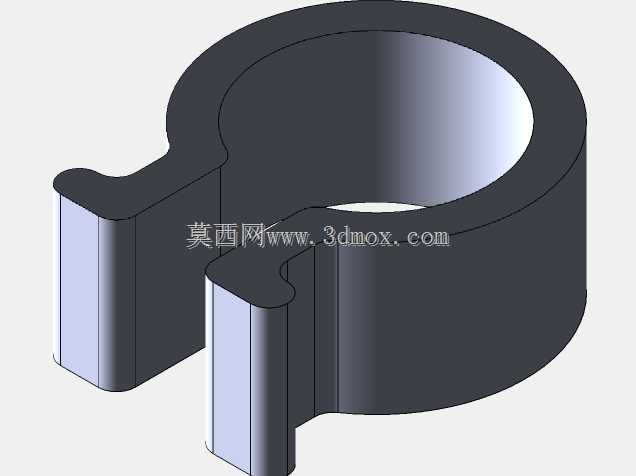

　　不会对型材槽道造成损伤。从结构设计来看，夹体整体采用C型开口的环形主体，开口处的两个卡脚做了向内的勾状止退结构，卡入型材槽后，勾边会卡在型材槽的内沿位置，承受线缆束的径向拉扯力时不会从槽内脱出；环形主体的内径预留了足够的束线空间，可以同时容纳3-4根直径4mm以下的控制线缆，或是2根外径6mm的气动气管，满足常规设备旁侧走线的收纳需求。夹体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既保证了卡接后的结构强度，不会因为线缆的长期挤压出现夹体张开松脱的问题，也适配FDM3D打印的工艺要求，打印时不需要添加支撑结构，平放打印就能获得足够的层间结合强度，使用常规PLA、PETG材料打印就能满足日常使用的强度需求，

　　如果是用于车间内有一定温度要求的场景，更换为ABS、PC材料打印也能直接使用，不需要调整结构尺寸。在安装边界上，这款固定夹卡入型材槽后，突出型材表面的高度仅为10mm左右，不会占用过多的机架外围空间，在安装有透明护板、门板的铝型材机架上使用时，不会因为夹体突出过多导致护板无法闭合；相邻两个线夹的安装间距建议控制在150-200mm之间，这个间距下线缆不会因为自重出现下垂晃荡的情况，也不会因为夹体布置过密造成材料浪费。和传统的铝型材专用线槽相比，这种卡扣式线夹的应用灵活性更高，不需要沿型材全长布置，只需要在线缆需要转向、分线的位置定点固定即可，对于零散走线、小批量设备的快速布线来说，能大幅减少安装工时。在实际的设备调试场景中，

　　经常会遇到传感器线缆、电磁阀控制线需要临时调整走向的情况，使用这款线夹时，不需要拆卸任何型材上的原有构件，直接拔下夹体调整位置再卡入即可，整个过程不需要工具，也不会破坏原有走线的其他部分。夹体的环形内圈做了微小的圆角过渡，不会因为棱角刮伤线缆的外绝缘层，长期使用也不会出现绝缘层破损的安全隐患；卡脚的导入端做了15度的斜角导向，安装时不需要精确对准槽口，稍微施加压力就能顺着斜角滑入型材槽内，降低了徒手安装的对位难度。考虑到3D打印的公差问题，卡脚的配合尺寸做了0.2mm的间隙预留，即使是普通桌面级3D打印机打印出的构件，也能顺利卡入型材槽，不会出现尺寸过紧装不上、或是过松容易脱落的问题。在一些非标工装的搭建场景中，这类小构件往往能大幅提升整体的装配质感，避免设备走线杂乱带来的不专业感，同时也能减少线缆因为随意拖拽被运动部件剐蹭的风险，提升设备运行的安全性。
