电脑CPU冷却器外部固定插销结构

　　在台式电脑散热组件的装配体系里，这类外部插销是风冷CPU冷却器实现免工具快装的核心连接零件，主要应用于采用卡扣式固定方案的塔式、下压式风冷散热器，适配主流台式机主板的CPU插槽周边安装孔位，不需要额外搭配螺丝、螺丝刀等辅助工具，就能完成散热器与主板的锁紧固定，大幅降低普通用户装机的操作门槛，也能减少装机过程中螺丝滑落刮伤主板PCB、拧力过大压坏CPU核心的风险。从实际使用场景来看，这类插销需要长期处于机箱内部的温变环境中，CPU满载运行时周边温度可达六十到八十摄氏度，同时还要承受散热器自身重量带来的持续静载荷，以及机箱运输、挪动过程中产生的振动冲击，因此结构设计上需要兼顾插拔顺畅度与长期使用的锁紧可靠性，避免出现松脱导致散热器移位、

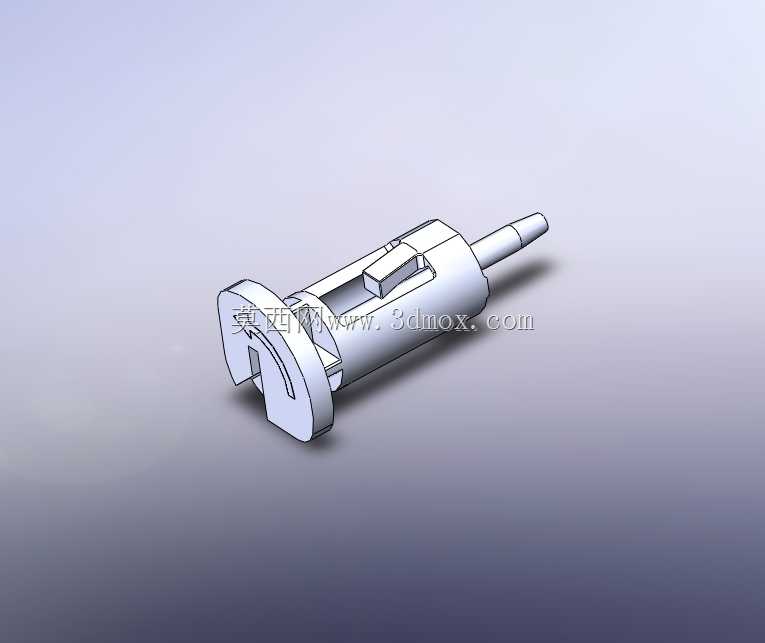

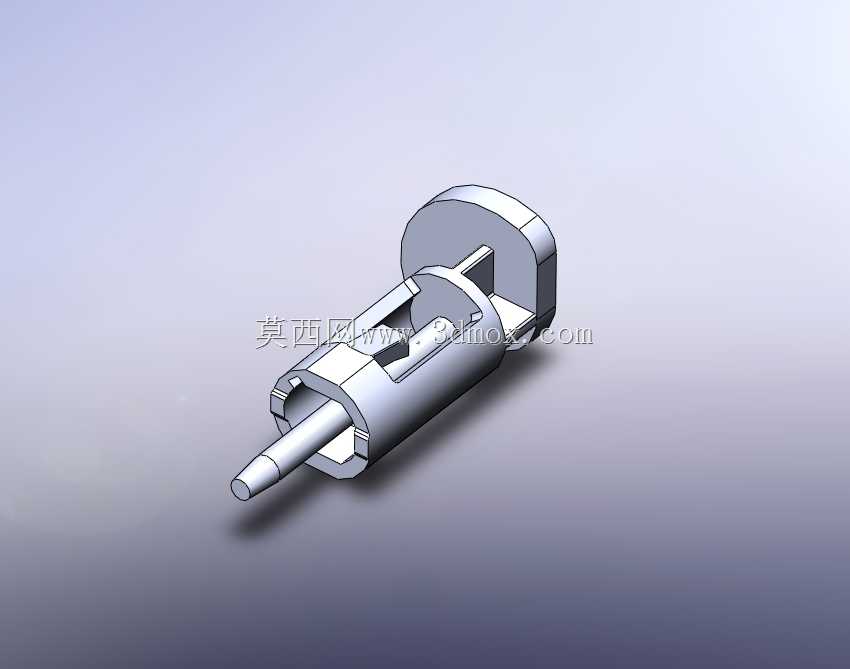

　　散热接触不良引发CPU过热降频的问题。从结构特性来看，该插销采用一体化的轴身加头部限位结构，前端做了锥度导向设计，插入主板安装孔时可以自动找正，不需要刻意对准孔位就能顺利穿入；轴身中段设置了弹性卡合结构，穿过安装孔后会自动弹开卡紧孔位下沿，配合头部的限位凸台，把散热器的安装扣具牢牢压在主板对应的安装位上，保证散热器底部的导热介质能和CPU顶盖保持均匀贴合，不会出现局部压力不均导致的接触热阻升高问题。头部的开槽结构是专门为拆卸设计的，只需要用一字螺丝刀或者平口硬物转动九十度，就能让中段的卡合结构收束，直接把插销从孔位中拔出，不需要暴力撬动，不会损伤主板和散热器扣具。设计这类零件的时候，首先要匹配对应散热器扣具的安装通孔尺寸，

　　插销头部的直径要大于扣具通孔直径，保证压装后不会从扣具上脱落；轴身的直径要和主板安装孔的标准孔径匹配，间隙控制在零点一到零点二毫米之间，间隙太大容易出现旷量，导致散热器晃动，间隙太小则会增加插拔阻力，甚至出现插不到位的情况。弹性卡合结构的张开尺寸要大于主板安装孔直径一毫米左右，保证卡入后有足够的锁紧力，同时卡合斜面的角度要经过反复验证，角度太大插入时阻力过大，用户很难徒手按到位，角度太小则锁紧力不足，长期使用容易受温度影响出现应力松弛导致松脱。插销的总长度要严格匹配主板安装位到扣具表面的距离，加上PCB板厚、扣具厚度的尺寸链计算，保证插销穿入后卡合位置刚好卡在PCB背面，既不会因为长度不够导致卡合失效，

　　也不会因为长度过长顶到主板背面的元器件或者机箱走线。从安装边界来看，这类插销的头部外轮廓要做圆角处理，避免按压时划伤用户手指，同时头部的直径不能过大，要和相邻的其他插销、散热器鳍片保持足够的安全间隙，避免安装时出现干涉，手指按压的操作空间要预留至少十毫米的直径范围，保证用户可以徒手发力按压到位。轴身的根部要做圆角过渡，减少应力集中，避免长期受侧向力的时候出现断裂问题；整个零件的壁厚要均匀，避免注塑成型的时候出现缩痕、变形，影响尺寸精度。实际装配过程中，这类插销是预先预装在散热器的扣具上的，用户装机时只需要把散热器对准CPU位置，四个插销分别对准主板的四个安装孔，依次按下就能完成固定，整个过程不需要任何工具，熟练的话十秒内就能完成散热器安装，相比传统的螺丝背板固定方案，装机效率提升非常明显，也降低了普通用户的装机难度。同时这种插销结构可以重复拆装使用，用户清灰、更换硅脂的时候可以反复拆卸安装，不会因为多次拆装出现锁紧力下降的问题，只要没有出现结构断裂，就能一直保持可靠的固定效果。在材料选择上，这类零件一般采用添加了玻纤的工程塑料制作，既有足够的结构强度，又有合适的弹性，同时耐高温性能可以满足机箱内部的长期工作温度要求，不会因为长期受热出现变形、脆化的问题，保证整个散热器的固定可靠性，维持散热系统的长期稳定运行。
