分布式光伏并网发电用太阳能电池板结构设计

　　在分布式光伏电站、户用并网发电系统、离网型光伏供电场景中，太阳能电池板是实现光生伏特效应的核心能量转换部件，其结构设计的合理性直接影响发电效率、户外使用寿命与安装适配性。这款电池板采用常规晶硅组件的层压封装结构，整体为矩形平板构型，表面覆盖高透低铁钢化玻璃，能够在保证光线高透过率的同时，抵御户外冰雹、风沙冲击与长期紫外线辐照老化，玻璃下方的EVA胶膜将晶硅电池片、背板与玻璃紧密粘合，形成密封的绝缘防护层，避免水汽、粉尘侵入电池片电路造成短路或功率衰减。

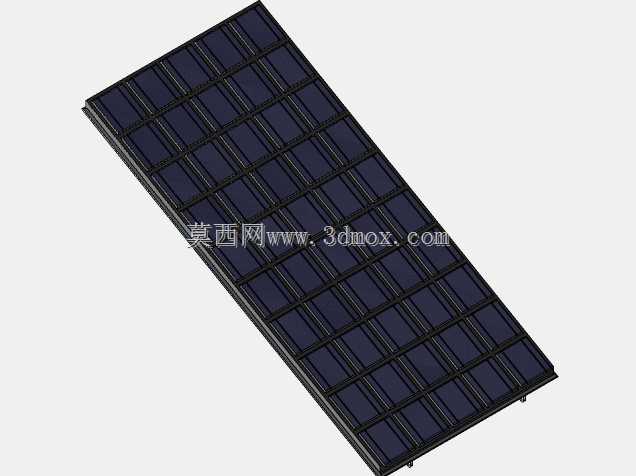

　　从结构设计逻辑来看，这款电池板的电池片采用规整的矩阵式排布，单块组件内的电池片通过互联条进行串并联连接，排布间隙经过优化，既保证单位面积内的电池片填充率最大化，又预留了足够的汇流带走线空间，避免层压过程中出现隐裂、移位问题。组件边框采用阳极氧化铝合金材质，截面为带安装卡槽的空腔结构，既能够为层压件提供足够的结构支撑，抵御户外强风、积雪带来的载荷，又能通过边框上预留的安装孔位，适配不同类型的光伏支架，包括固定式倾角支架、跟踪式支架以及户用屋顶的彩钢瓦夹具支架。

　　实际应用中，这类电池板的安装边界需要结合应用场景确定，在地面电站场景下，组件之间需要预留足够的检修通道与冬至日上午九点至下午三点的无阴影间距，避免前后排组件互相遮挡造成热斑效应；在户用屋顶安装场景下，需要结合屋顶的承重能力、屋面朝向与倾角调整安装角度，边框的接地孔位需要与支架的接地系统可靠连接，避免雷雨天气下的雷击损坏。组件背面的接线盒采用旁路二极管设计，当局部电池片被遮挡时，对应的旁路二极管会导通，将被遮挡的电池串旁路，避免整串电池被反向偏置造成过热烧毁，接线盒的出线端采用标准MC4连接器，能够实现组件之间的快速串接，无需现场焊接，大幅提升现场施工效率。

　　从外形尺寸的设计考量来看，这款组件的长宽比适配常规的集装箱运输尺寸，能够在标准海运集装箱内实现最大化装箱量，降低长途运输成本，厚度方向的尺寸控制兼顾了结构强度与材料成本，边框的壁厚经过载荷校核，能够满足2400Pa的风载荷与5400Pa的雪载荷要求，适配国内大部分地区的户外气象条件。在细节设计上，电池板表面的钢化玻璃做了减反射镀膜处理，能够降低光线的反射损失，提升弱光环境下的发电效率，背板采用耐候性TPT材质，具备优异的绝缘性能与水汽阻隔能力，能够在-40℃至85℃的环境温度范围内长期稳定工作，不会出现开裂、脱层问题。

　　在设备选型匹配层面，这类电池板可以搭配不同功率等级的光伏逆变器、汇流箱组成完整的光伏发电系统，既可以单块组件搭配微型逆变器实现户用离网供电，也可以多块组件串接后接入组串式逆变器，实现兆瓦级地面电站的并网发电。安装过程中需要注意，组件的安装扭矩需要控制在合理范围内，避免扭矩过大造成边框变形或者玻璃碎裂，相邻组件之间需要预留10-20mm的伸缩间隙，抵消温度变化带来的热胀冷缩形变，避免长期应力作用下出现边框变形、密封胶开裂的问题。日常运维过程中，这款平板式的结构设计便于表面清洁，雨水冲刷即可带走大部分表面积灰，在沙尘较大的地区，定期清理表面积灰能够有效提升发电效率，边框的排水孔设计能够及时排出边框槽内的积水，避免冬季积水结冰造成边框胀裂。
