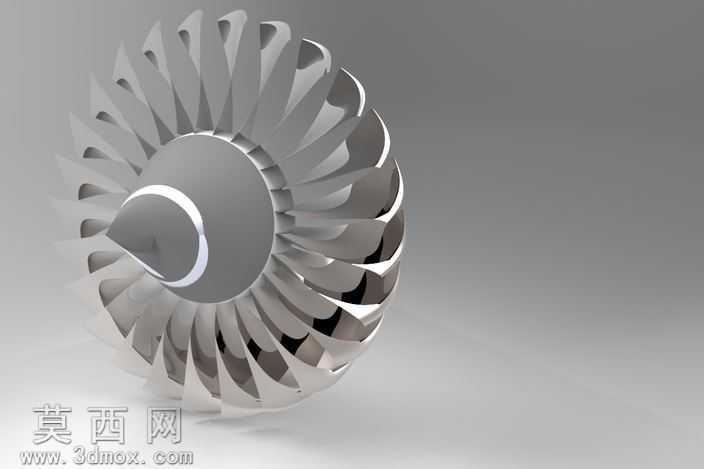

精密涡轮风扇结构三维设计作品

本作品为涡轮风扇的三维建模设计成果，建模阶段依托三维参数化设计思路完成全结构搭建，首先对涡轮风扇的核心气动外形进行参数化定义，以轮毂为基准定位中心，逐一对每一片涡轮叶片的叶型曲线进行精准绘制，叶片采用后掠式扭曲造型，严格遵循流体力学的气动走向设定曲面弧度，保证叶片从叶根到叶梢的厚度渐变过渡自然，既兼顾结构强度需求，也匹配气流导向的功能要求。建模过程中采用曲面建模与实体建模结合的方式，先通过多截面曲面命令生成单片叶片的顺滑曲面，经曲面缝合、实体加厚后完成单片叶片建模，再通过圆周阵列命令围绕中心轮毂均匀排布所有叶片，阵列过程中精准控制叶片间距与安装角度，保证整体结构的对称性与动平衡特性。轮毂部分采用一体化实体建模，中心设置轴孔安装位，轴孔边缘做倒角过渡处理，轮毂与叶片的衔接位置做圆角顺滑过渡，消除结构应力集中点，提升整体结构的合理性。材质与渲染阶段，整体赋予金属抛光材质，模拟航空级铝合金的质感，调整材质的反光度与粗糙度参数，还原金属表面细腻的光泽层次；场景搭建采用简洁的浅灰色背景，搭配柔和的三点布光方案，主光从侧上方照射凸显叶片的曲面起伏与立体结构，辅光弱化阴影死区，轮廓光勾勒涡轮风扇的整体外轮廓，让金属叶片的层叠结构清晰呈现，渲染输出的效果图能够直观展现涡轮风扇的精密结构与工业美感。设计过程中充分考量涡轮风扇的实际应用特性，叶片的扭曲角度经过反复调整，既保证气流能够沿叶片曲面顺畅导向，也避免叶片间出现气流干涉问题，整体结构无冗余设计，所有曲面均经过连续性检查，保证模型可直接用于后续的结构仿真、3D打印验证或者产品开模参考，完整还原了涡轮风扇从概念外形到实体结构的全流程设计逻辑，每一处细节都兼顾了功能实用性与工业设计的美观性。
