星形镂空通风结构盘式制动件

在两轮代步工具、轻型越野车辆以及部分小型工业行走设备的制动系统选型中，盘式制动结构凭借散热快、制动响应线性、涉水后性能恢复迅速的特点，正在逐步替代传统鼓式制动方案，成为多数对制动稳定性有要求的行走设备首选配置。这款盘式制动件的核心摩擦工作面采用环形平面布局，外圈沿圆周方向均匀排布多组沉头安装孔，孔位的节圆直径、孔径公差均严格匹配对应轮毂的安装凸台尺寸，安装时可通过沉头结构将螺栓头部完全埋入盘体内部，避免螺栓突出摩擦面与制动卡钳发生运动干涉，同时保证制动盘与轮毂端面的贴合度，减少高速转动时的端面跳动量，避免制动过程中出现踏板抖动、异响等问题。

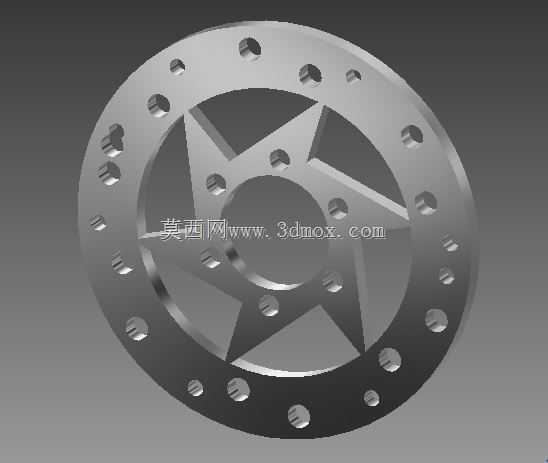

不同于常规实心制动盘的设计，这款制动盘的中部连接区域采用了五角星造型的镂空支撑结构，五组径向延伸的支撑臂从中心安装毂向外连接到外圈摩擦环，相邻支撑臂之间形成大尺寸的通透镂空区域，这种结构并非单纯的造型设计，首先从减重角度来看，相比同尺寸的实心连接结构，星形镂空可减少近百分之三十的非摩擦区域材料用量，降低制动盘整体转动惯量，减少行走系统的非簧载质量，提升车辆悬挂系统的响应速度，同时降低材料成本。更核心的作用在于散热优化，车辆制动过程中，摩擦片与制动盘摩擦产生的大量热量会快速传导至整个盘体，镂空区域可让行驶过程中的气流直接穿过盘体中部，带走支撑臂与摩擦环内侧的热量，避免热量在盘体中心区域堆积，减少长时间连续制动时的热衰减幅度，相比径向直槽通风结构，这种大尺寸镂空的风道阻力更小，低速行驶时也能形成有效对流散热。

从结构强度角度考量，五组支撑臂采用等强度变截面设计，靠近中心毂的位置截面厚度更大，向外延伸至摩擦环的位置逐渐过渡到与摩擦环等厚，这种设计可保证制动过程中摩擦环受到的夹紧制动力能均匀传递到中心安装区域，不会出现局部应力集中导致的盘体开裂问题，同时支撑臂的棱角位置均做了圆角过渡处理，避免热处理过程中出现应力集中点，提升盘体的抗疲劳强度，可承受频繁制动带来的交变载荷冲击。摩擦环的工作表面采用平整无开槽的基础设计，这种设计适配半金属以及陶瓷基摩擦片，制动过程中接触面积更大，初始制动力输出更平顺，不会出现开槽盘那种低速轻刹时的轻微顿挫感，适合日常通勤类代步工具的使用场景，同时平整的摩擦面也能减少摩擦片的异常磨损，延长摩擦片的更换周期。

在安装边界适配方面，这款制动盘的中心定位孔尺寸与对应轮毂的定位轴颈采用间隙配合，安装时可通过定位孔快速完成同轴度定位，降低装配时的调整难度，外圈安装孔的位置度公差控制在0.05mm以内，保证装配后制动盘的旋转中心与轮毂轴心完全重合，避免出现偏磨问题。盘体的整体厚度尺寸经过匹配计算，适配对应型号的浮动式单活塞卡钳，卡钳安装支架的跨距与盘体厚度完全匹配，装配后摩擦片与盘体两侧的间隙可保持在0.1mm左右，既不会因为间隙过大导致制动行程过长，也不会因为间隙过小出现拖磨问题。在实际使用场景中，这款制动盘可满足日常通勤代步、轻度非铺装路面行驶的制动需求，连续十次从额定车速到完全停止的制动循环后，盘体表面温度可控制在材料热衰退阈值以内，制动力衰减幅度不超过百分之十五，能够满足常规使用场景下的制动安全要求。建模过程中，所有安装孔的位置、支撑臂的截面尺寸、摩擦环的厚度参数均经过干涉校验，可直接用于同规格制动系统的设计参考，也可作为轻量化制动结构的设计原型，通过调整安装孔节圆直径、中心孔尺寸、摩擦环外径等参数，适配不同载荷等级的行走设备制动需求。
