车用通风式制动盘结构三维设计

　　这套制动盘结构的三维建模，完全围绕商用车及乘用车辆盘式制动系统的实际装车需求搭建，日常在整车制动系统里承担着将车辆动能通过摩擦转化为热能散出的核心作用，不管是常规公路行驶的减速制动，还是长下坡路段的持续制动、紧急工况下的全力制动，都需要依靠该部件与制动卡钳的配合实现车辆速度的可控降低，是底盘制动系统里直接决定制动效能与行驶安全的核心执行部件。从结构设计逻辑来看，建模时优先考虑了制动过程的热管理需求，盘体主体采用环形摩擦面设计，摩擦区域的厚度取值兼顾了摩擦磨损余量与热容量储备，避免持续制动时盘体温升过快导致摩擦系数热衰退；中心的轮毂连接轴颈采用阶梯式结构，上部的螺纹段用于轮毂轴承的锁紧定位，中间的锥面过渡段匹配轮毂的安装定位止口，

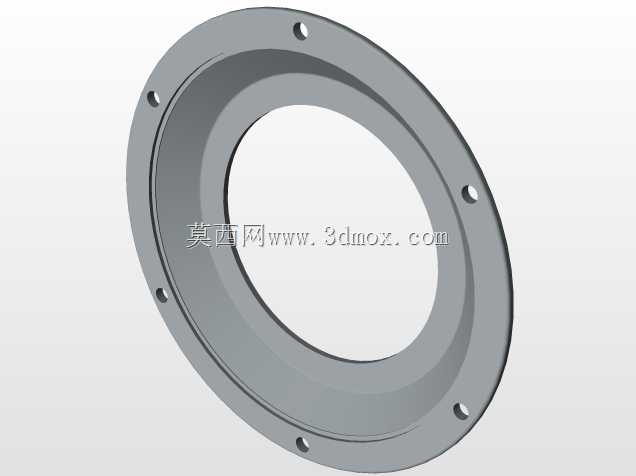

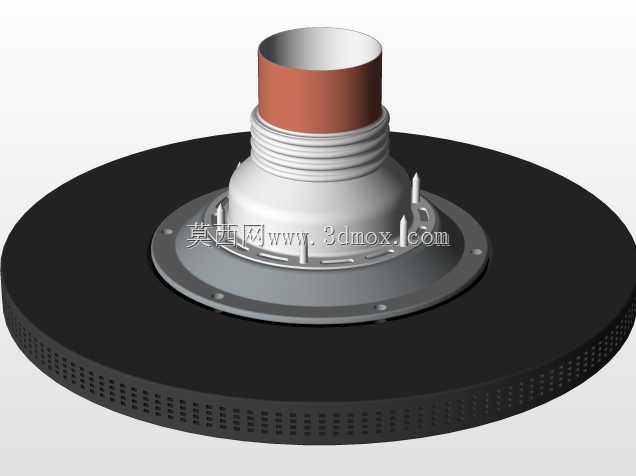

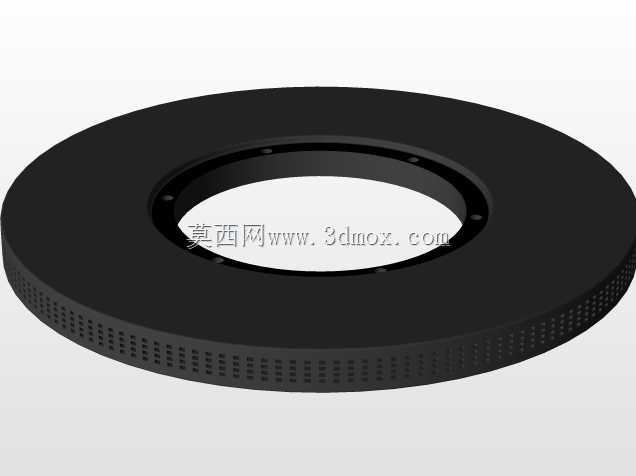

　　保证制动盘与轮毂的同轴度，降低高速旋转时的端面跳动量，减少制动抖动问题的出现。盘体与中心连接法兰之间设置了均匀分布的通风散热通道，建模时特意还原了通道的导流角度，车辆行驶时气流可以从盘体内侧进入通道，顺着导流结构从外侧甩出，持续带走摩擦产生的热量，相比实心制动盘能提升30%以上的散热效率，适配频繁制动的城市工况与长下坡的山区工况。安装边界方面，中心法兰盘上的安装孔位按照标准轮毂螺栓分布圆尺寸设计，孔位的位置度公差在建模时做了装配约束预留，保证装车时螺栓可以顺利穿入，不会出现装配应力；摩擦面的外径尺寸匹配对应规格的制动卡钳摩擦片接触范围，既不会因为摩擦面过窄导致片盘接触面积不足，也不会因为尺寸过大增加不必要的簧下质量。

　　建模过程中对摩擦面的表面纹理、连接部位的螺栓让位槽、轴颈部位的密封件安装台阶都做了细节还原，轴颈上部的铜质衬套区域是与轮毂油封配合的部位，建模时保证了该段的圆柱度，避免长期使用后出现油封漏油的问题；法兰与盘体连接的过渡位置做了圆弧卸荷结构，减少制动时扭矩传递过程中的应力集中，避免盘体在交变热应力与机械应力共同作用下出现开裂问题。实际应用中，这类制动盘除了传统燃油车型，也可适配新能源车型的制动系统，新能源车型因为有动能回收系统，机械制动的介入频次有所降低，但紧急制动与大负荷制动时的热负荷依然不低，该结构的通风设计可以很好满足这类使用场景；同时建模时预留了磨损极限的尺寸标识参考，当摩擦面磨损到极限厚度时可以直接判定更换，

　　符合售后维修的检测需求。整个结构的装配关系完全按照实车装配逻辑搭建，卡钳的作用位置、轮毂的贴合面、轴承的配合段都做了对应的配合面约束，不管是用于制动系统的结构教学、新车型制动部件的选型匹配参考，还是制动热性能仿真分析的几何模型基础，都可以直接提供准确的结构参考，避免建模时出现装配干涉、尺寸错位这类基础问题。
