威尔伍德制动比例阀结构设计方案

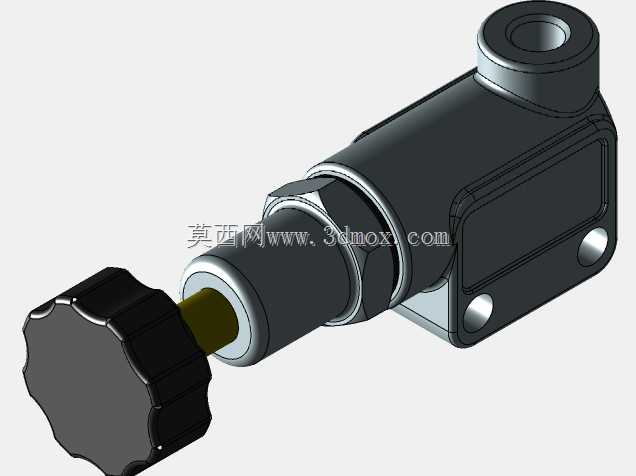

在乘用车、改装赛车以及轻型商用车辆的液压制动回路中，制动比例阀是决定前后轴制动力分配合理性的核心液压元件，这套威尔伍德制动比例阀的三维结构，完全围绕实车制动工况的实际需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际的功能与安装要求。从实际装车场景来看，这类比例阀通常串接在制动主缸通往后轮制动分泵的液压管路中，当驾驶员踩下制动踏板，主缸输出的制动液压力升高到设定阈值后，阀内部的阶梯活塞会在液压力与弹簧预紧力的平衡作用下产生位移，逐步关小通往后轮的液压通路通流截面，按照固定比例降低后轮制动分泵的压力上升速率，避免车辆在高强度制动时后轮先于前轮抱死，引发侧滑、甩尾等危险工况，尤其在改装车辆更换大尺寸制动卡钳、调整前后轴荷分布后，这类比例阀的参数匹配直接决定整车制动安全边界。

从结构设计思路来看，整个阀的主体采用锻造铝合金壳体结构，外部的安装支耳与主壳体一体化成型，支耳上预留的两个安装孔位中心距、孔径都严格对应通用赛车与改装车的制动系统安装支架标准，安装面的平面度公差控制在0.05mm以内，避免装车后因安装面贴合不严产生的应力集中，导致壳体在高压液压脉冲下出现渗漏。壳体上方的垂直通孔为制动液入口，直接对接制动主缸的后制动输出管路，侧方的水平通孔为出口，对接后轮制动分泵管路，两个油口都采用标准的英制锥管螺纹设计，螺纹根部预留了O型圈安装槽，既可以通过锥管螺纹的金属密封实现高压下的防漏，也可以搭配O型圈适配不同密封等级的安装需求。

阀的调节端采用滚花手轮结构，手轮的外圆周加工有均匀的周向滚花，滚花的齿距与深度经过反复调整，既保证操作人员在戴手套操作时不会打滑，也不会因为齿形过于尖锐划伤手部。手轮与内部调节螺杆采用过盈配合加横向销钉固定的连接方式，避免长期调节过程中手轮与螺杆出现相对转动，调节螺杆与壳体之间采用组合密封结构，内侧是耐制动液腐蚀的丁腈橡胶唇形密封圈，外侧是聚四氟乙烯导向环，既保证螺杆在转动调节过程中的同轴度，也能承受制动回路最高15MPa的工作压力，不会出现外泄漏。阀内部的活塞与阀孔之间的配合间隙控制在0.008-0.012mm之间，活塞表面做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，既降低活塞往复运动时的摩擦阻力，也避免长期受制动液腐蚀出现卡滞，活塞上的密封皮碗采用耐高低温的特制橡胶配方，能够在-40℃到120℃的工作温度区间内保持密封弹性，适配车辆在不同气候环境下的使用需求。

从安装边界尺寸来看，整个阀的主体长度不含手轮部分为72mm，含手轮总长度为105mm，壳体最大宽度为38mm，顶部油口中心到安装面的垂直高度为46mm，安装支耳的厚度为6mm，两个安装孔的孔径为8.5mm，能够适配M8的安装螺栓，手轮的最大外径为32mm，调节时所需的手部操作空间半径不小于40mm，在布置制动管路时需要预留足够的操作空间，方便后期对制动力分配比例进行微调。油口的螺纹规格为7/16-20UNF，是通用的制动管路标准接口，不需要额外制作转换接头就可以直接对接市面上绝大多数规格的制动硬管与软管。壳体侧面的平面区域预留了激光刻蚀参数的位置，后期可以在不影响结构强度的前提下刻制产品型号、调节比例、出厂编号等标识，不会因为长期受泥水、灰尘侵蚀出现标识模糊的问题。

在建模过程中，所有的配合面都按照实际加工公差进行了偏移处理，密封槽的尺寸严格对应密封圈的标准压缩量，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现高压渗漏。内部的流道做了圆角过渡处理，避免制动液在高速流动时产生湍流与气蚀，降低液压脉冲带来的噪音与零件冲击。整个结构没有采用复杂的异形曲面，所有的加工特征都可以通过普通的数控车床、加工中心完成，不需要特殊的定制刀具，量产时的加工成本与工艺难度都控制在合理区间，同时零件的通用性极强，内部的弹簧、密封圈、活塞等易损件都可以和同系列的其他型号制动比例阀互换，后期维护时不需要整体更换阀组，只需要更换对应的密封件或者活塞组件就可以恢复性能，大幅降低车辆的使用维护成本。
