4英寸金刚石分段杯形圆盘磨轮

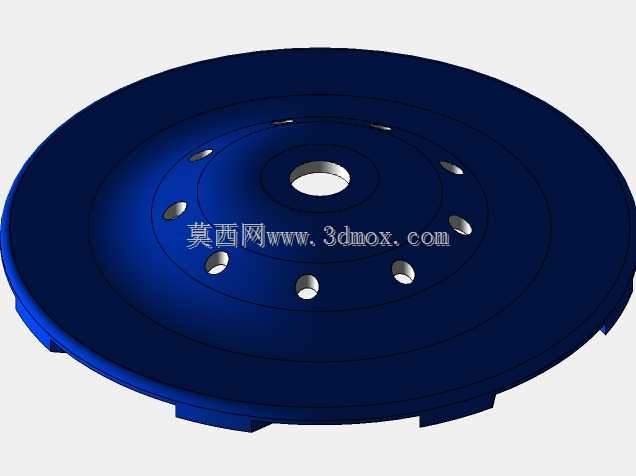

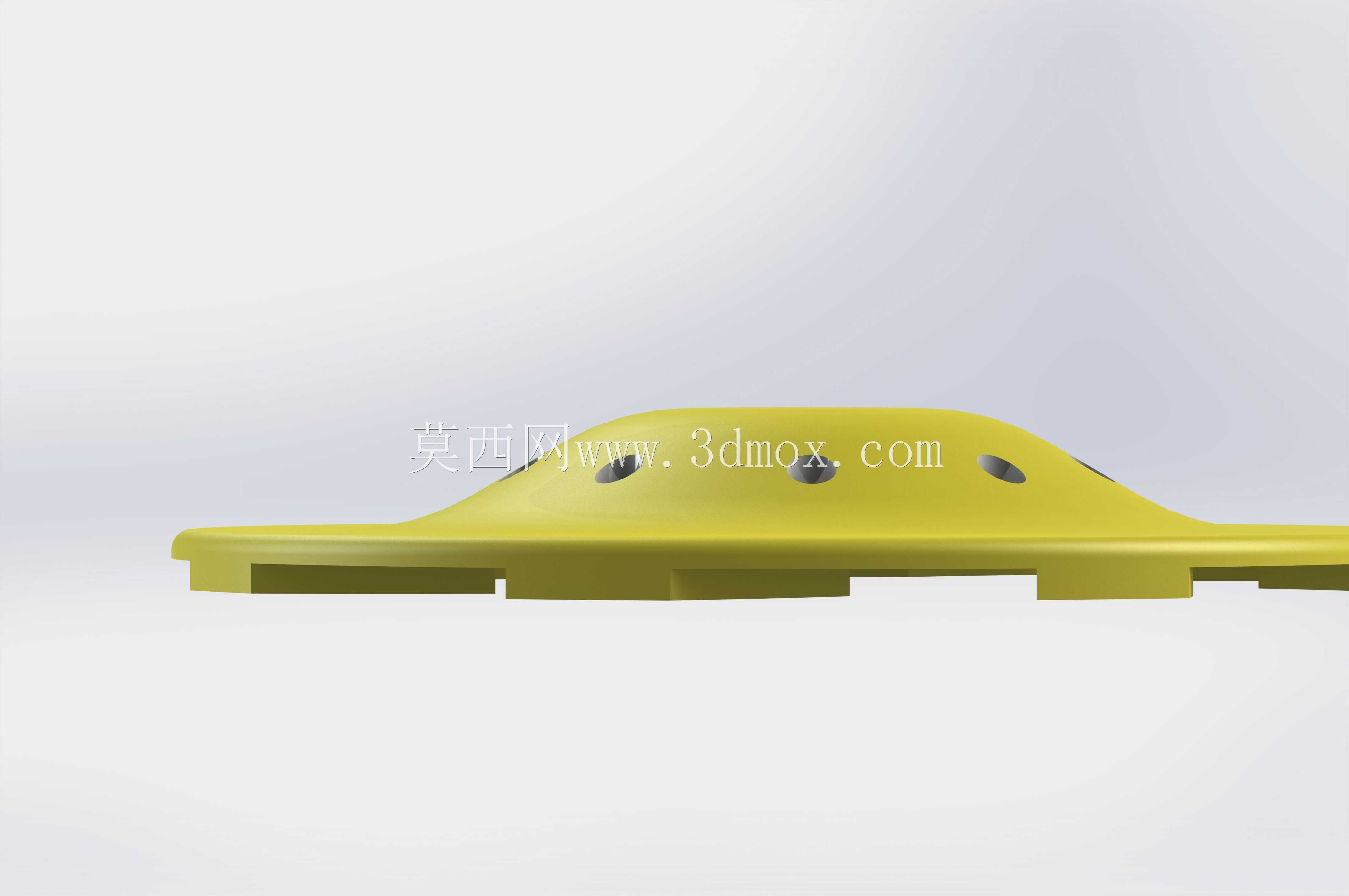

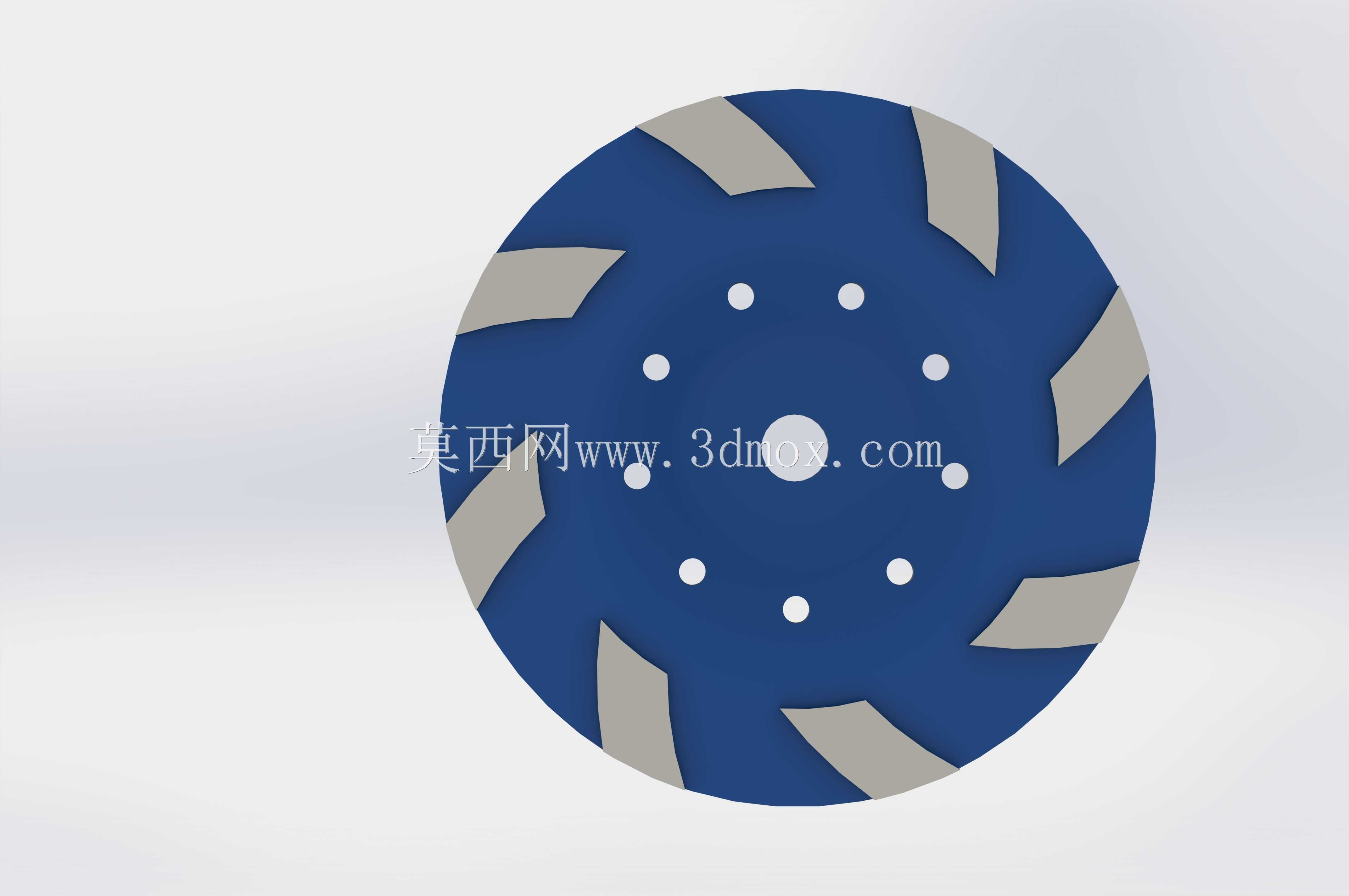

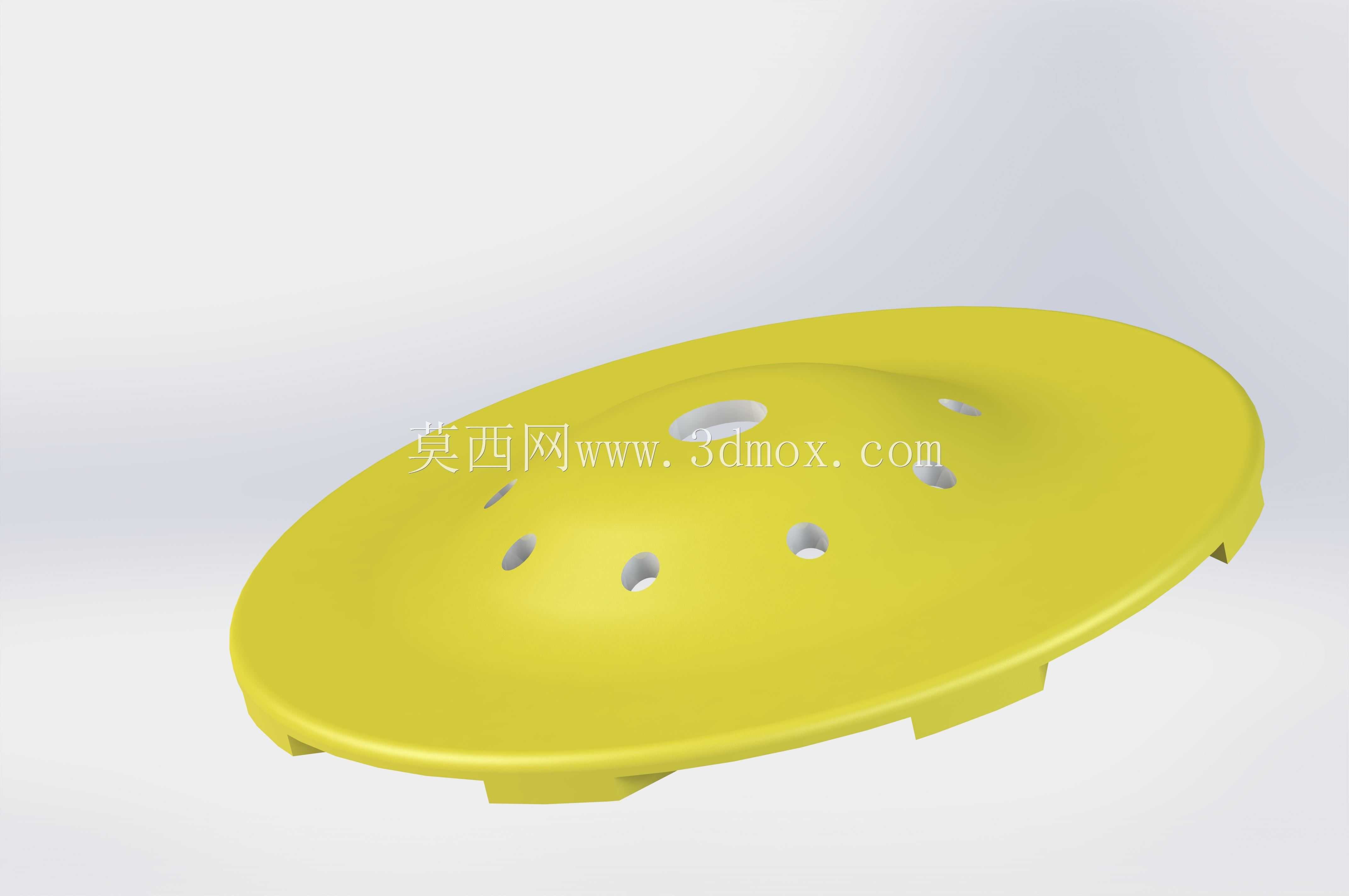

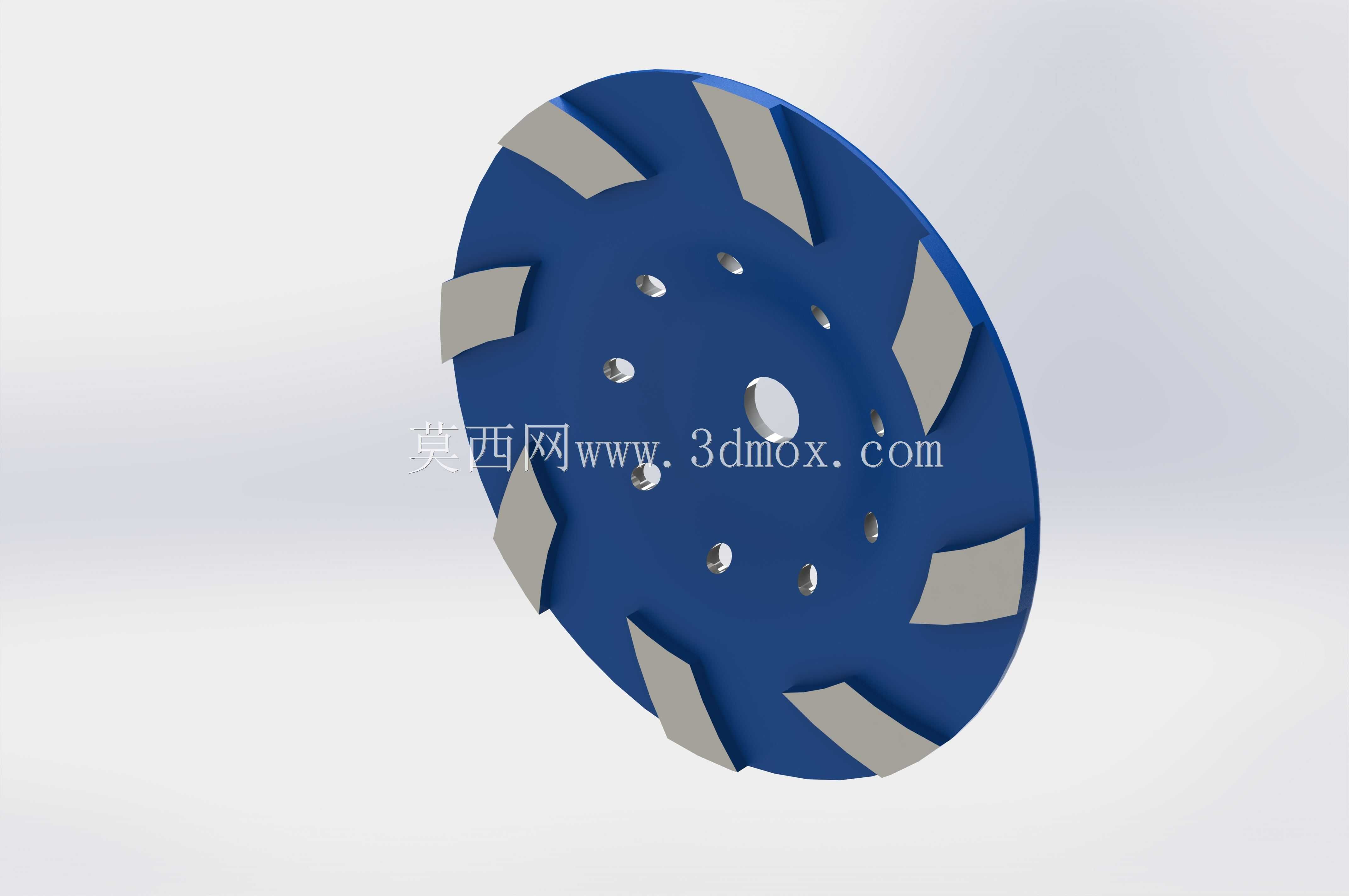

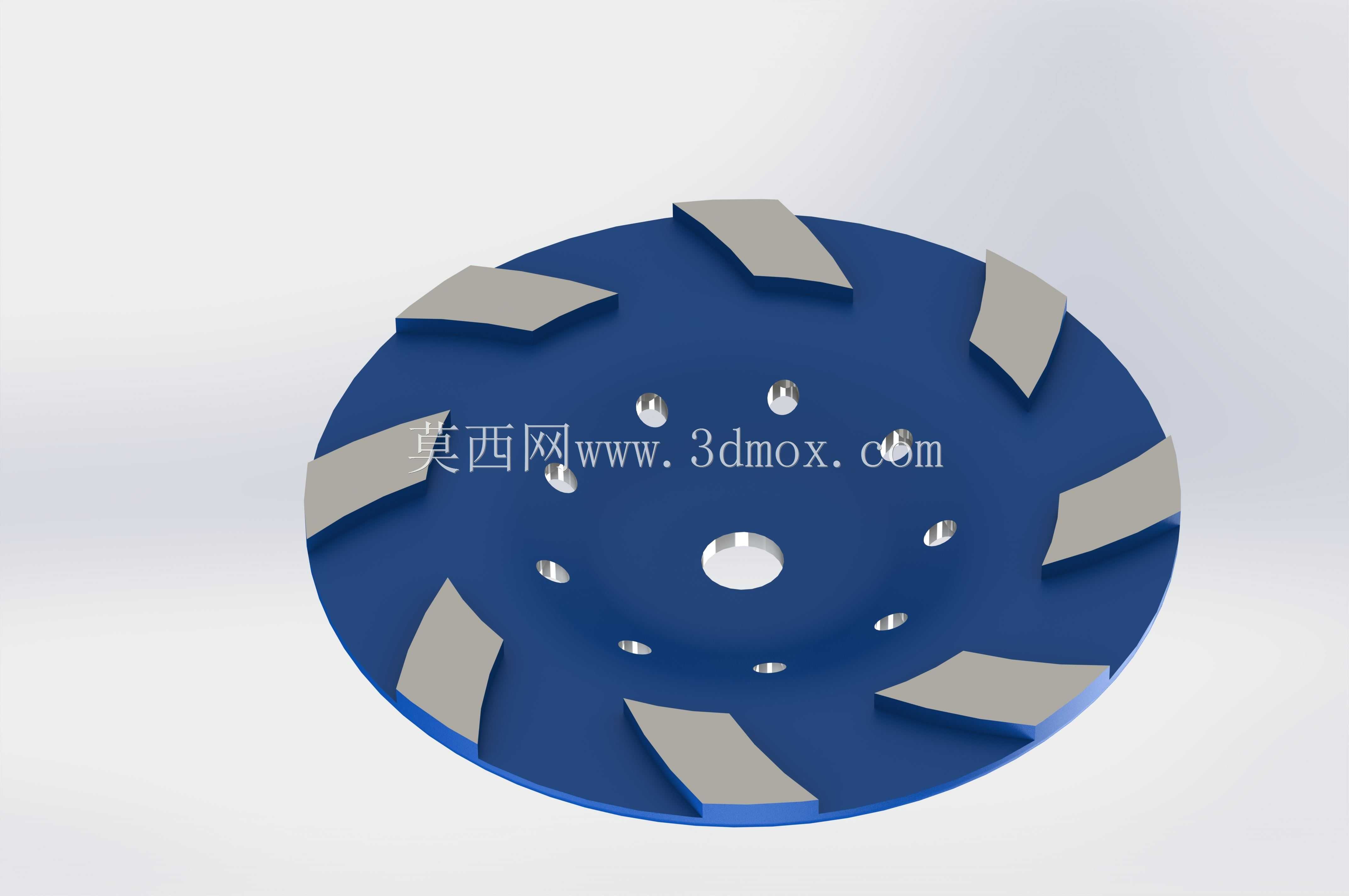

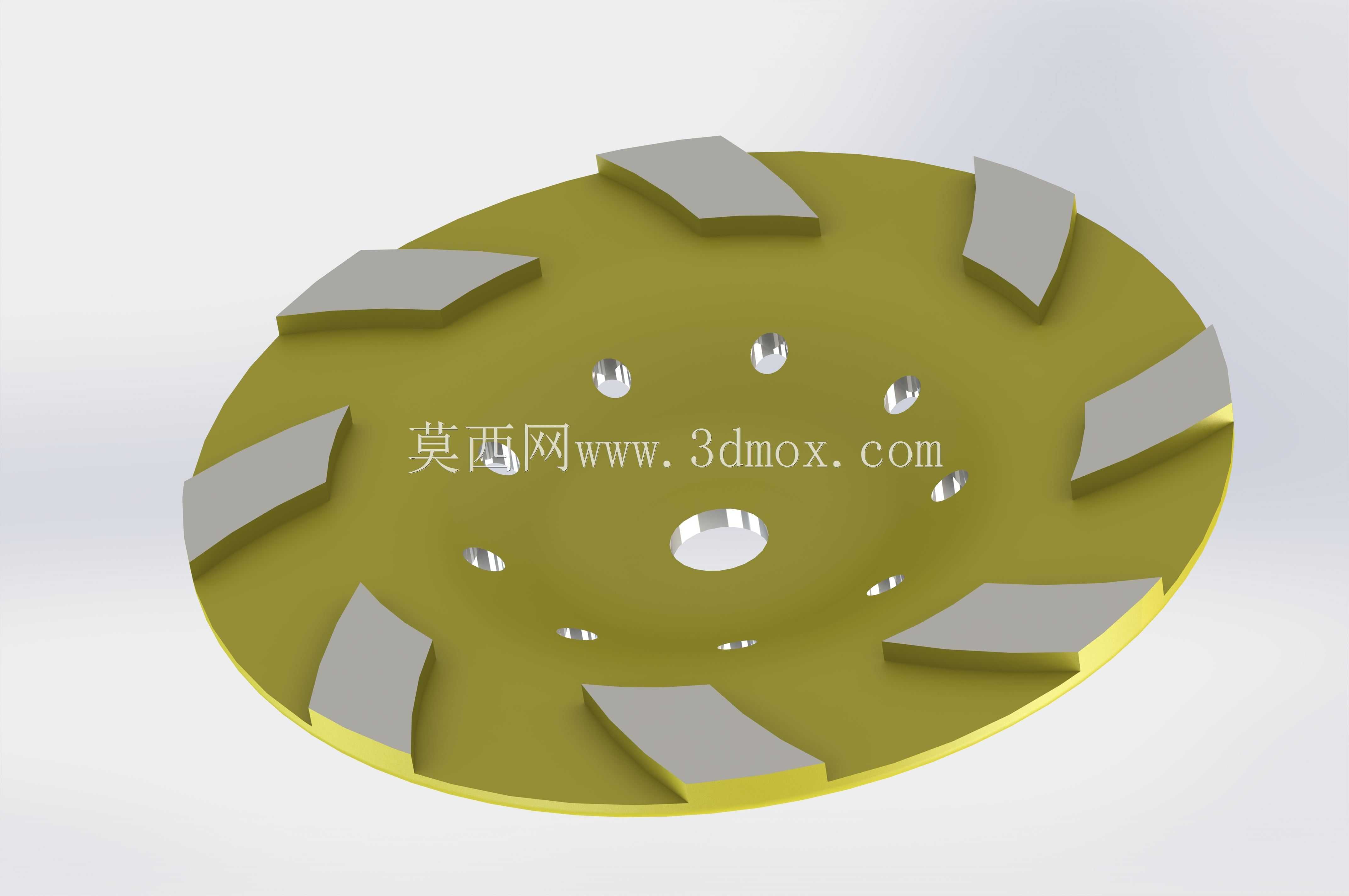

　　这款磨具主要适配角磨机等手持磨削设备，在建筑装修、石材加工、地坪施工场景中应用广泛，可完成混凝土基面找平、花岗岩毛面打磨、瓷砖边角修磨、大理石表层整平这类作业，也能处理老旧地坪涂层去除、石材拼接缝高差修平的工况，针对带轻微侵蚀性的硬质基材也能稳定作业，不会出现磨料过快脱落的问题。从结构设计来看，基体采用高强度合金钢冲压成型，整体为圆盘式杯形结构，中心设置标准安装孔，适配市面主流角磨机的输出轴安装尺寸，安装孔周边均匀分布多个小孔，一方面用于安装时的定位对位，另一方面可在高速磨削过程中起到散热作用，降低磨料层与基体的热负荷，避免长时间作业出现基体变形、磨料热损伤的问题。磨料块采用分段式斜向排布设计，每块金刚石磨料段都做了倾斜角度设计，

　　这种排布方式在磨削接触时能形成连续的切削刃轨迹，不会出现整面接触的卡顿问题，同时分段间隙可以容纳磨削产生的碎屑，避免磨屑在磨面堆积造成打滑、磨削效率下降的问题，斜向的排布角度也能引导磨屑沿间隙甩出，减少磨料面的二次磨损。磨料层采用高浓度金刚石配比，结合热处理后的金属结合剂胎体，胎体的耐磨性能与金刚石的出刃高度做了匹配设计，既能保证金刚石磨粒在作业过程中稳定把持，不会过早脱落，又能在磨粒磨损后及时让新的磨粒出刃，保持持续稳定的磨削效率，干磨、湿磨两种工况都能适配，干磨时依靠分段间隙的空气流动带走磨削热量，湿磨时冷却水可顺着间隙进入磨削接触面，起到降温降尘的作用。尺寸边界上，整体磨削外径为4英寸，也就是100毫米级别，

　　适配的安装异径环覆盖从7/8英寸到5/8英寸的常规安装轴径，无需额外加工转接件就能直接安装在对应规格的手持磨削设备上，磨料块的凸起高度控制在合理范围，既保证足够的磨削寿命，又不会因为磨料层过厚导致作业时跳动量过大、磨削精度不足的问题。在实际选型使用中，这类磨轮针对不同硬度的基材，胎体的硬度也做了适配，这款高浓度配比的款式更适合硬度较高的花岗岩、高强度混凝土这类基材，作业时不需要施加过大的进给压力，依靠设备自身重量加上适度的握持压力就能实现稳定磨削，过大的压力反而会造成磨粒过早破碎脱落，缩短磨具使用寿命。结构建模过程中，需要重点关注磨料块与基体的贴合面结构，每块磨料块的焊接贴合面都做了定位卡槽设计，保证焊接时位置精度，

　　避免高速旋转时因为动平衡不足出现振动问题，基体上的散热孔位置需要做动平衡校核，保证整体旋转时的偏心量控制在允许范围内，减少作业时的设备振动，提升操作手感与磨削平整度。磨料块的倾斜角度经过反复验证，角度过小会导致磨削接触面积过大、进给阻力升高，角度过大则会减小有效磨削接触面积，降低作业效率，最终选定的角度兼顾了切削锋利度与磨削接触面积，在单人手持作业时能保持合适的进给阻力，长时间操作不易产生疲劳。
