桌面装饰地球仪摆件结构设计

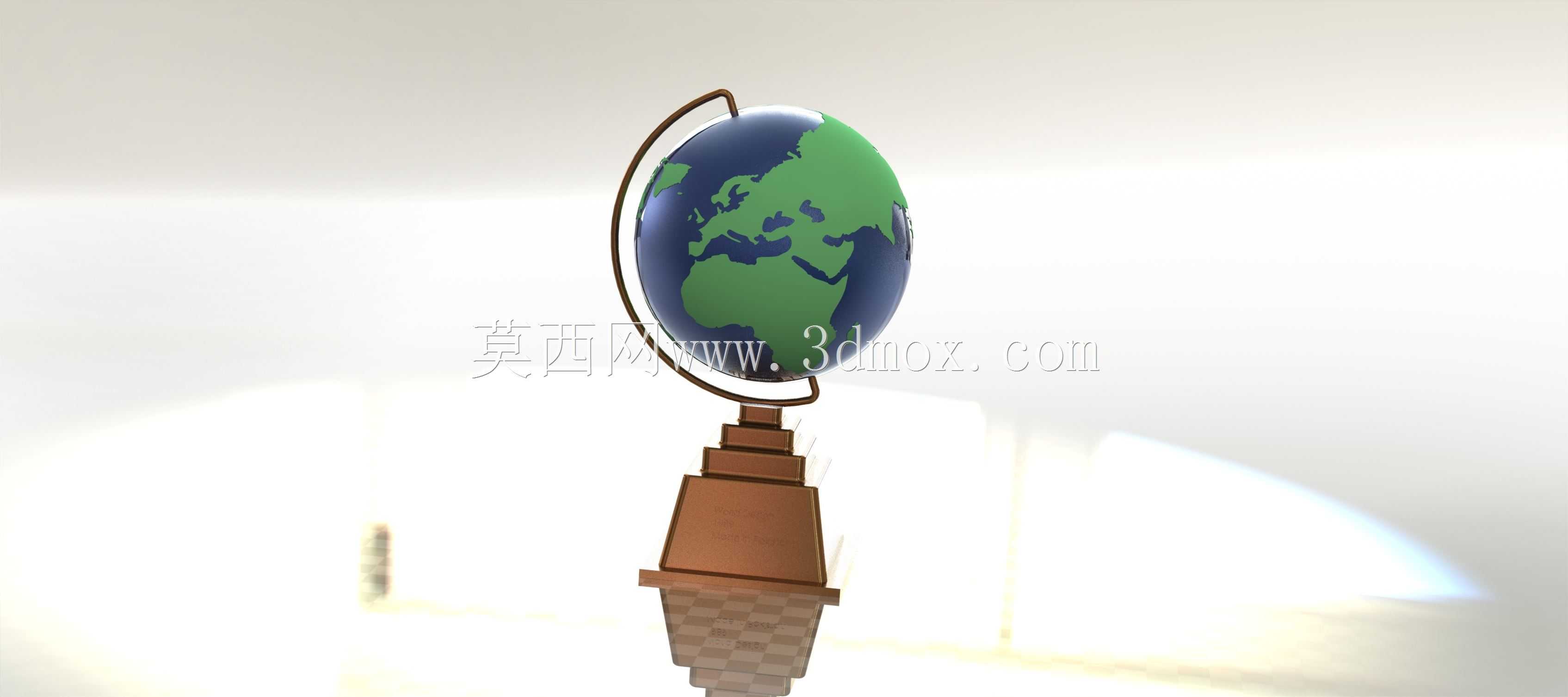

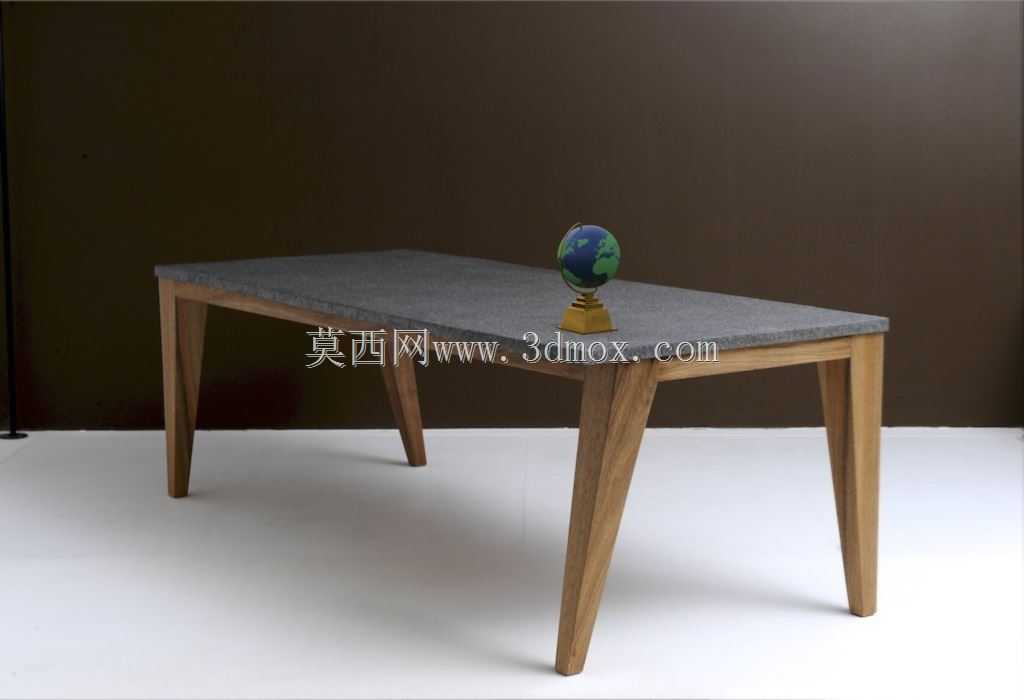

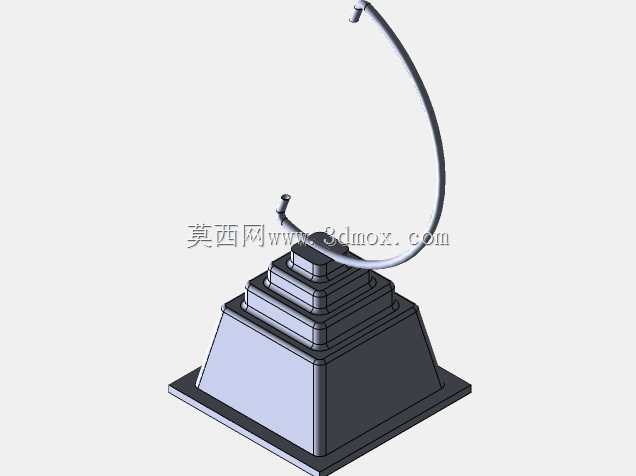

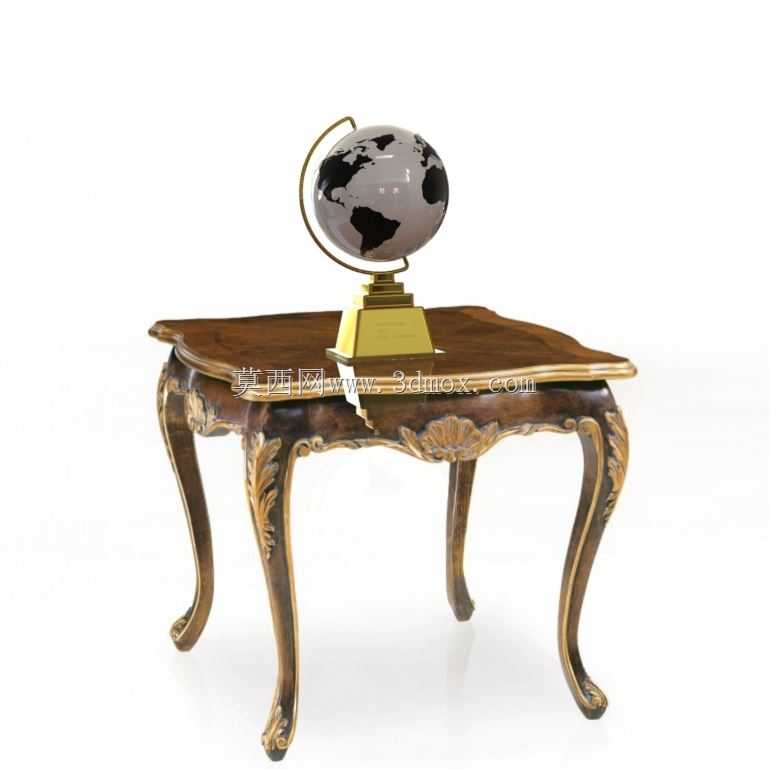

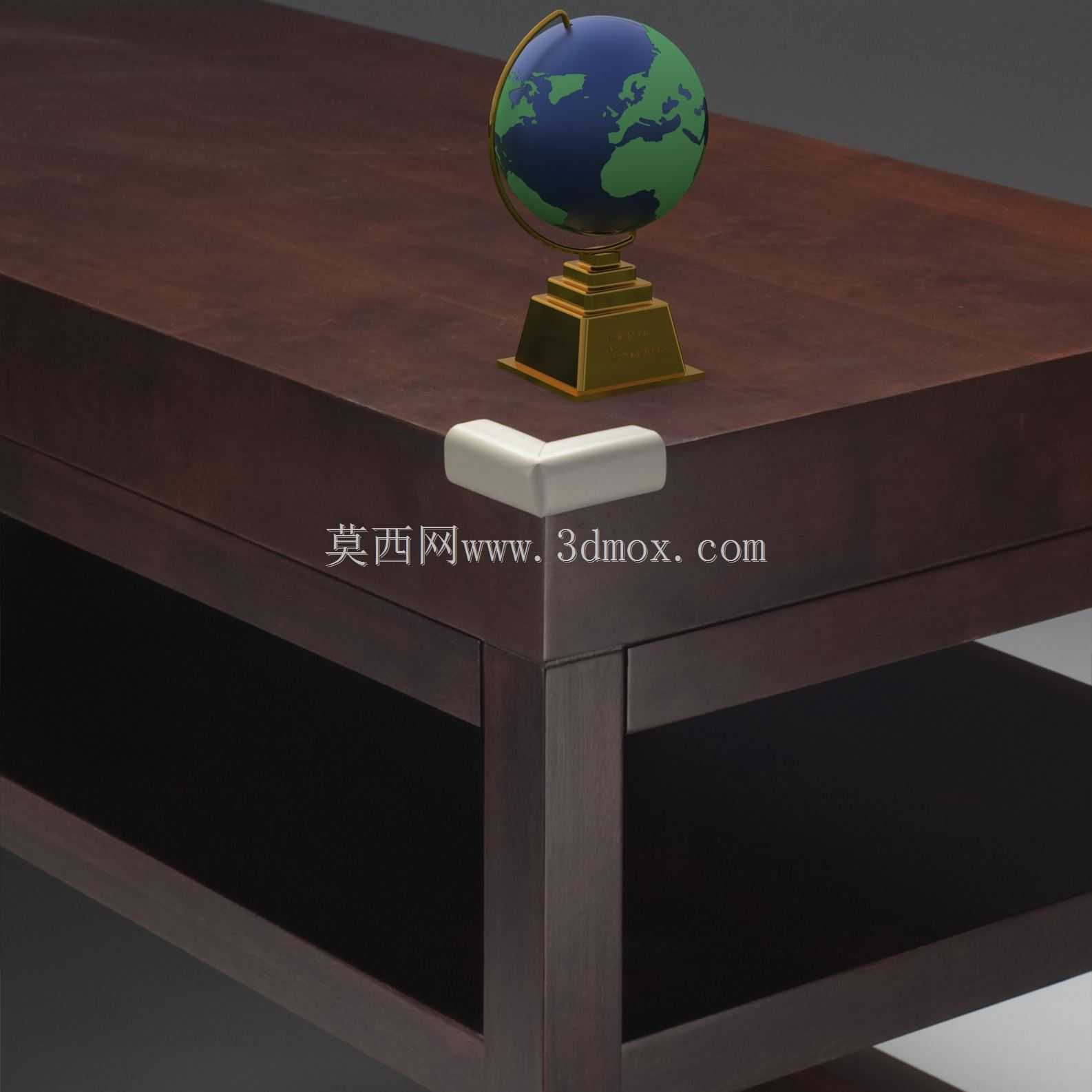

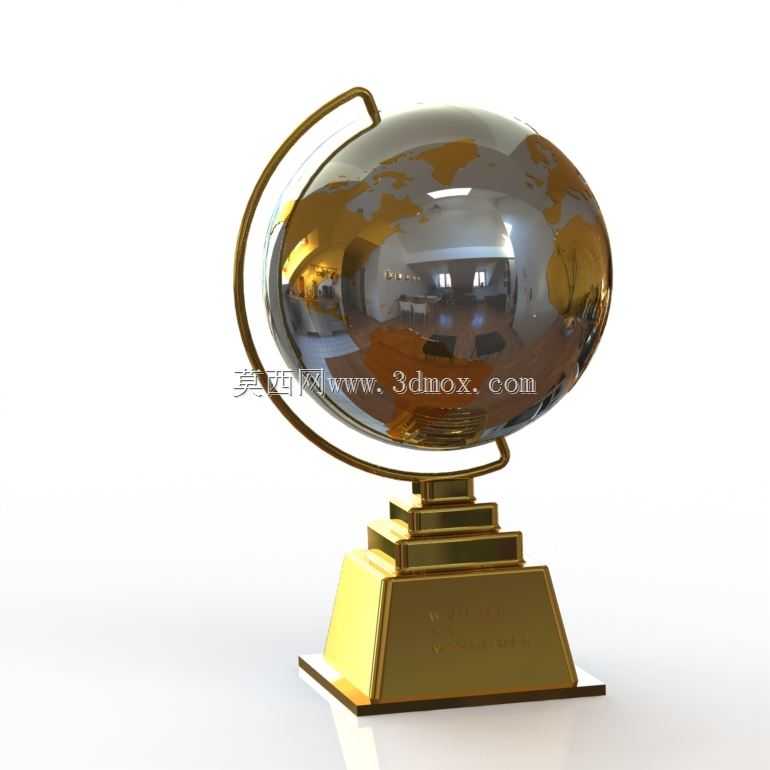

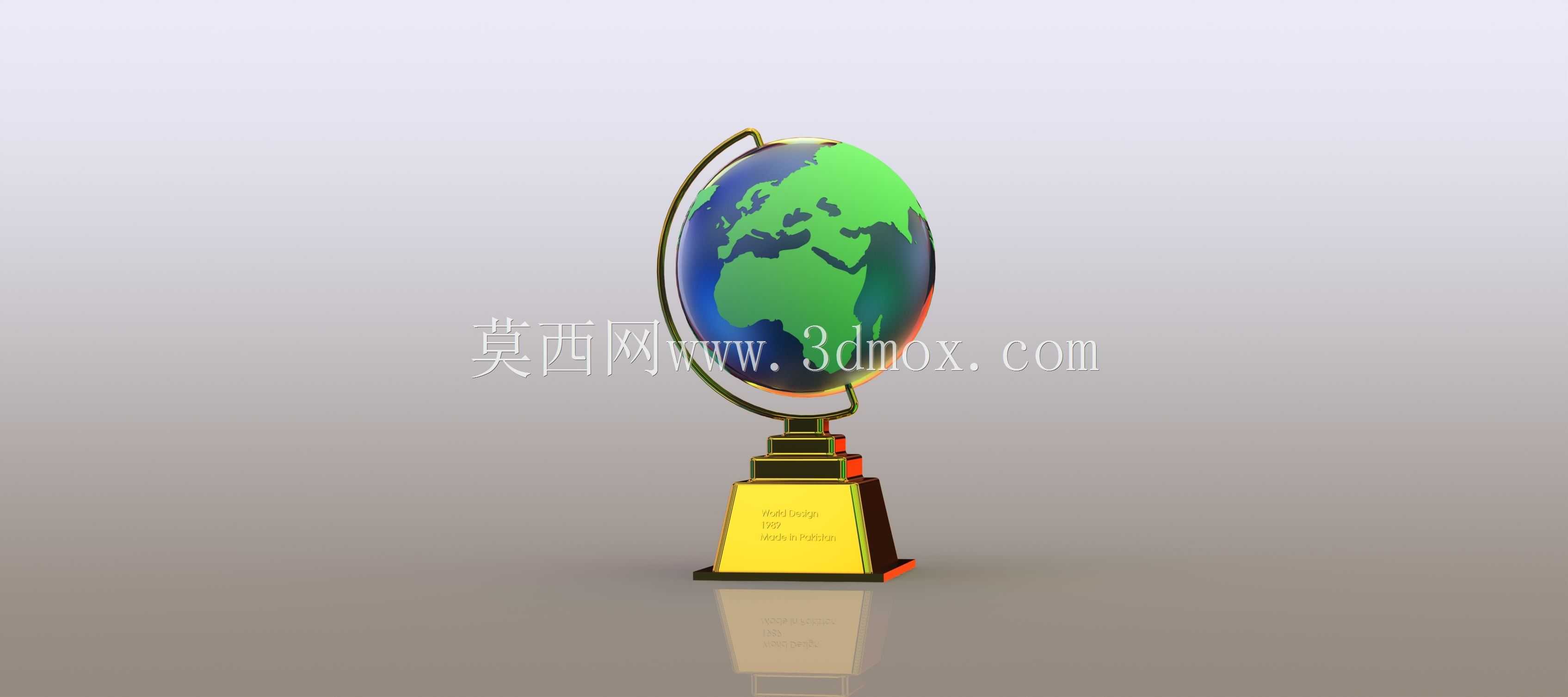

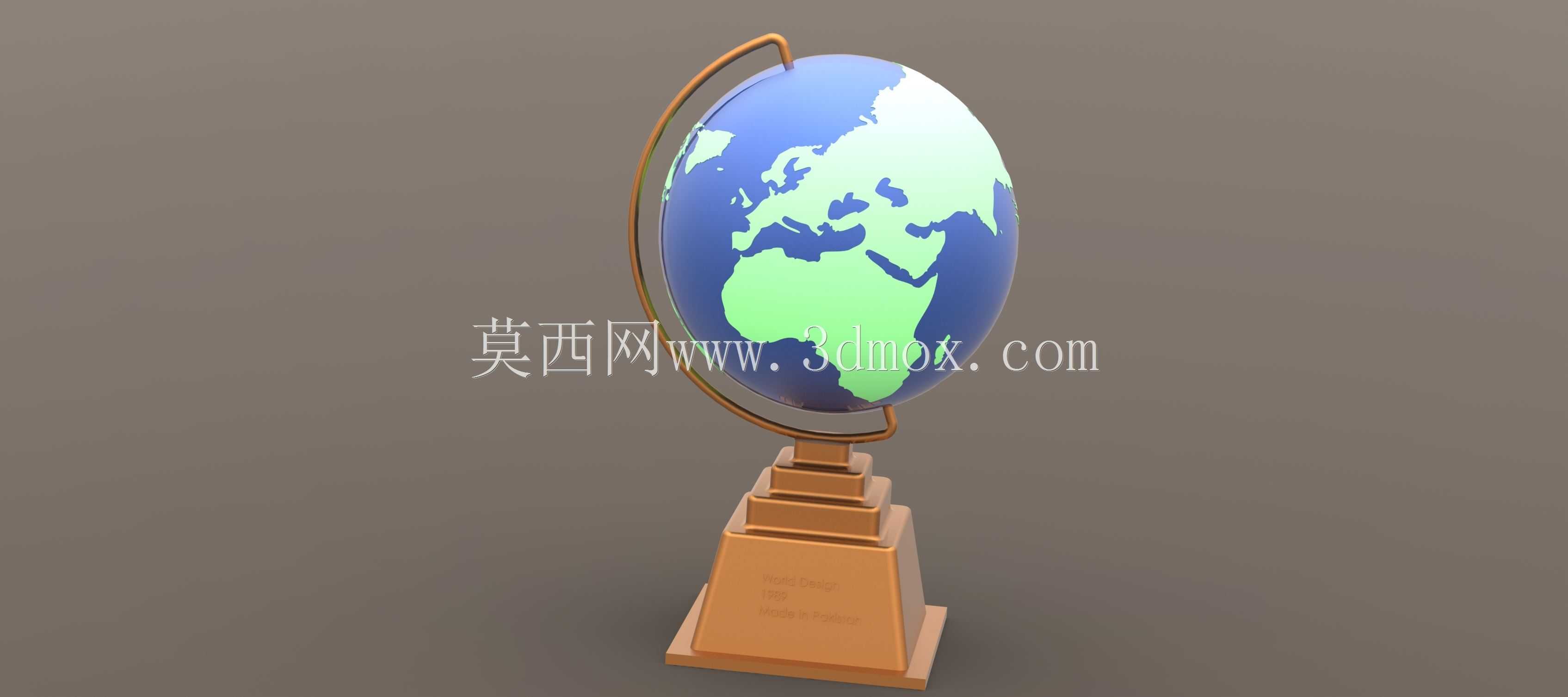

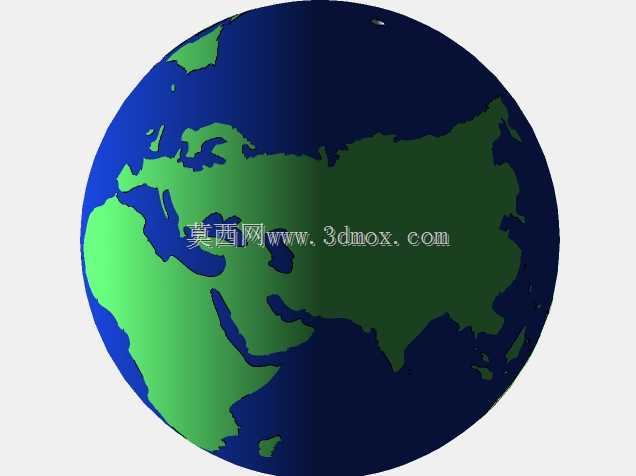

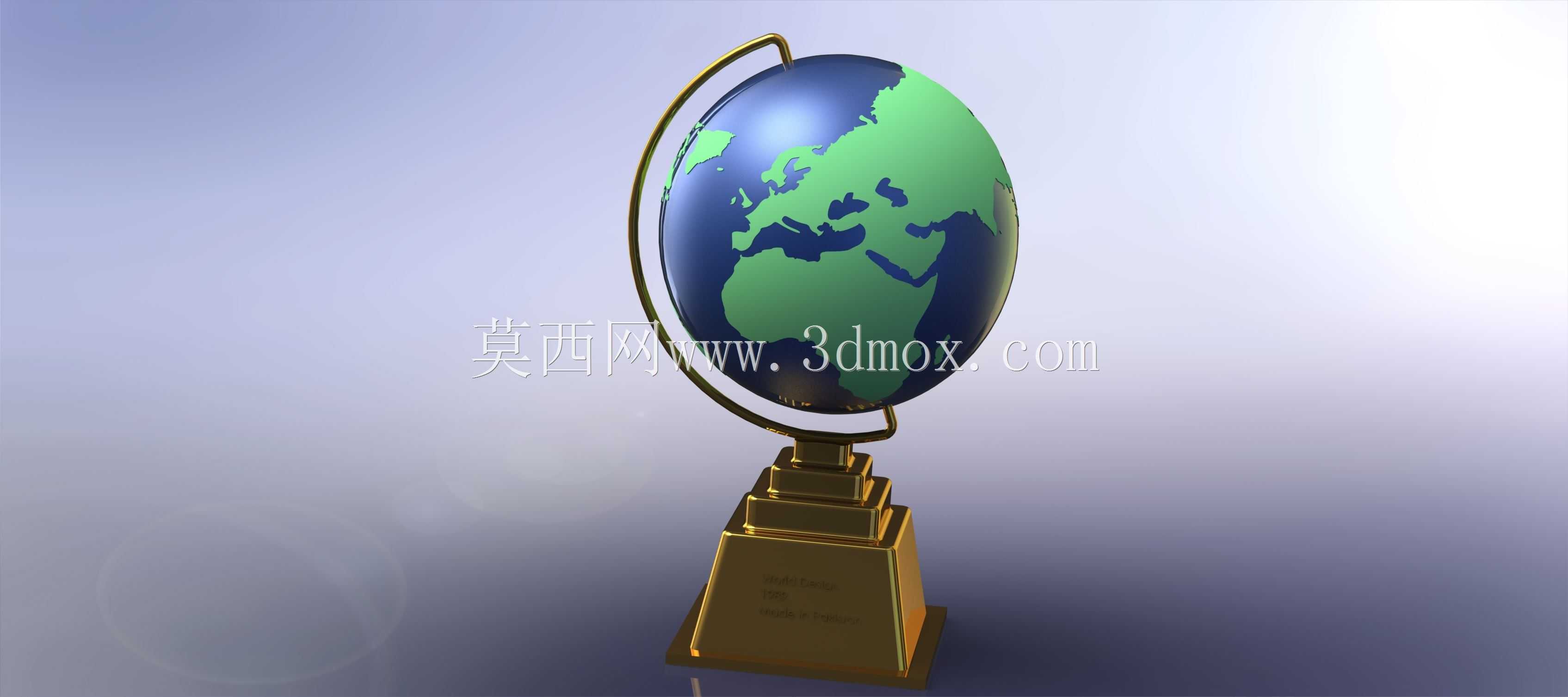

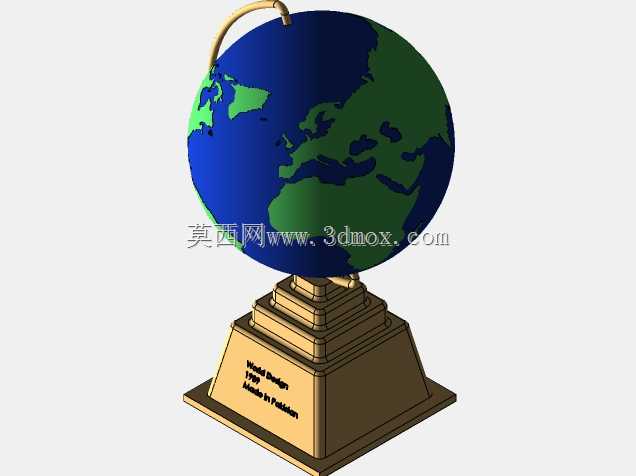

这款桌面装饰地球仪摆件的三维结构设计，首先要兼顾陈设场景的适配性与结构稳定性，日常应用场景覆盖高端家居客厅边几摆放、办公空间总裁桌陈设、商业空间展厅软装搭配，也可作为商务馈赠的工艺礼品结构原型，区别于教学用地球仪的功能导向，该款产品核心用途是空间装饰属性，同时保留基础的球面地理标识呈现功能。从结构拆分来看，整体分为球面主体、支撑环架、配重底座三个核心组成部分，球面采用分瓣式曲面拼接结构，建模时先以基准球体为基础，按照大陆板块轮廓拆分曲面片，分别赋予不同的表面材质属性，陆地部分做哑光磨砂质感处理，海洋部分做半光泽深蓝色质感，还原真实地球的视觉区分度，球面直径控制在180mm左右，适配常规桌面摆件的视觉比例，不会因尺寸过大占用过多桌面操作空间，也不会因尺寸过小丧失陈设的视觉存在感。支撑环架采用弧形金属弯管结构，环架内径与球面两端转轴位置做间隙配合，预留0.2mm的转动间隙，保证球面可以沿水平轴顺畅旋转，环架两端的转轴位置做内嵌式铜套结构，减少长期转动带来的磨损，提升摆件的使用寿命，环架表面做仿古铜色电镀处理，匹配整体欧式复古的装饰风格。底座部分采用分层式配重结构，最下层为接触桌面的防滑垫安装位，预留1mm深度的环形凹槽用于粘贴绒质防滑垫，避免摆放时刮花木质、石材桌面表面，中间层为锌合金配重块，重量控制在1.2kg左右，保证整体重心落在底座中心区域，即使球面转动到偏心位置也不会出现倾翻问题，最上层为装饰性梯形台结构，表面做金色拉丝质感处理，与环架的金属质感形成层次区分，底座整体外轮廓尺寸控制在120mm*120mm*80mm，安装摆放时仅需要占用桌面144平方厘米的平面空间，对摆放边界的要求极低，适配绝大多数边几、书桌、展示柜的平面尺寸。设计过程中需要重点考量各部件的装配公差，环架与底座的连接位置采用定位柱加螺丝锁紧的结构，定位柱直径设计为8mm，插入底座对应安装孔的深度为15mm，保证连接强度足够，不会因日常挪动出现环架歪斜的问题；球面与环架的转轴位置做隐藏式结构，转轴端部不突出环架外表面，保证外观的整体性，没有突兀的结构外露。从实际使用的功能特性来看，该款摆件除了基础的装饰作用外，球面的顺畅旋转结构也可以满足日常随手拨动的交互需求，转动阻尼控制在0.1N·m左右，拨动后可以自主旋转3-5圈后自然停下，不会出现转动过松一碰就转、或者转动过紧无法顺畅旋转的问题。建模时需要注意曲面的连续性，球面的分瓣拼接位置要做到G2连续，避免出现拼接棱线影响外观质感，底座的装饰棱线要做0.5mm的圆角过渡，避免尖锐边角在日常使用中造成磕碰划伤，所有外露的结构棱边都要做倒钝处理，符合工艺摆件的安全设计要求。针对不同的生产工艺，该三维模型也预留了结构调整空间，比如球面如果采用树脂滚塑工艺，可以将分瓣结构调整为整体球面后期做表面印刷处理，如果采用ABS注塑工艺，可以保留分瓣拼接结构通过超声波焊接完成装配，底座部分如果要降低成本，可以将锌合金配重块替换为水泥配重块，外层包裹ABS电镀外壳，不影响外观效果的同时降低物料成本，支撑环架如果采用锌合金压铸工艺，可以将弯管结构调整为一体压铸成型，减少弯管加工的工序步骤，提升生产效率。在安装边界的考量上，该摆件不需要额外的固定结构，直接平稳放置在水平平面即可使用，对摆放平面的平整度要求不高，即使平面存在0.5mm以内的高度差，底座下方的绒质防滑垫也可以通过自身形变填补间隙，保证摆放平稳不会晃动。整体结构没有易损的活动部件，除了转轴位置的长期磨损外，正常使用场景下的使用寿命可以达到10年以上，表面处理层采用耐紫外线的电镀和喷涂工艺，即使放置在有自然光照射的窗边位置，也不会在3年内出现明显的褪色、掉漆问题。
