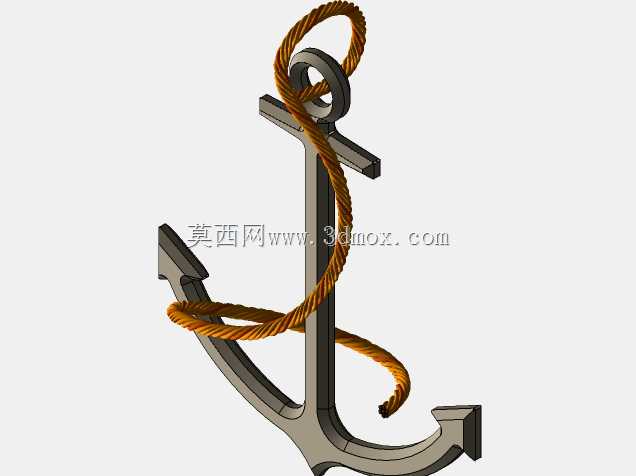

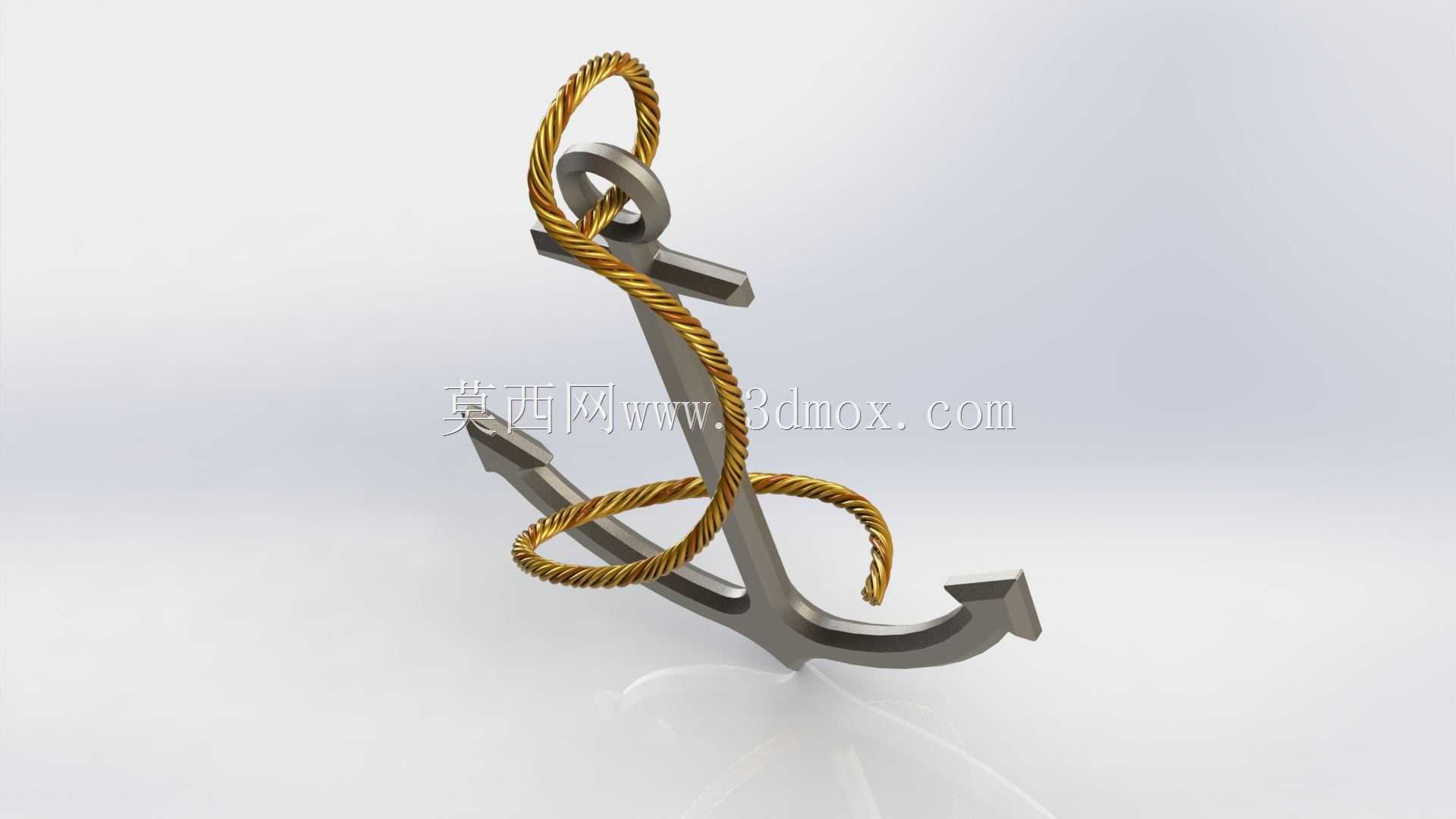

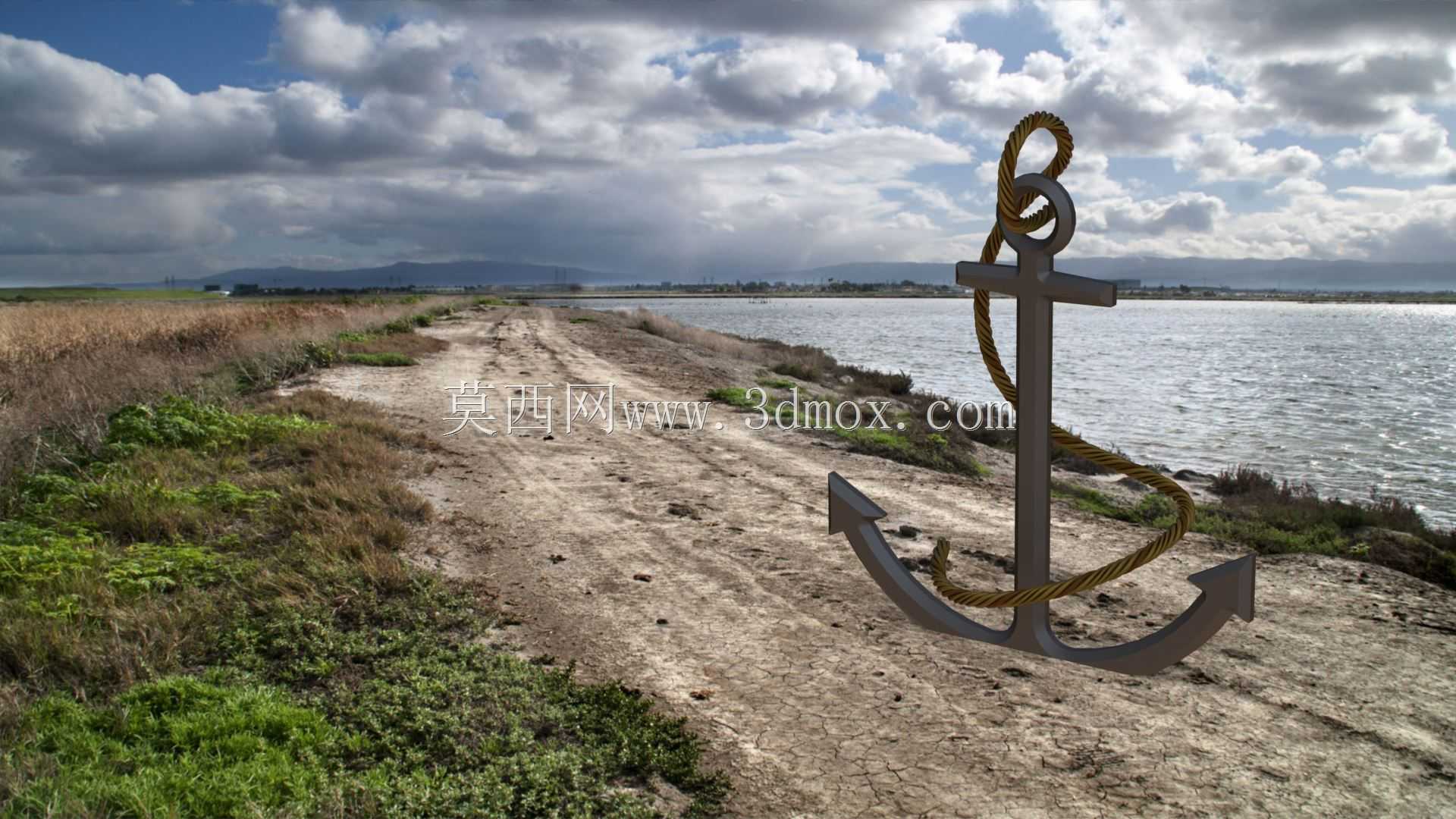

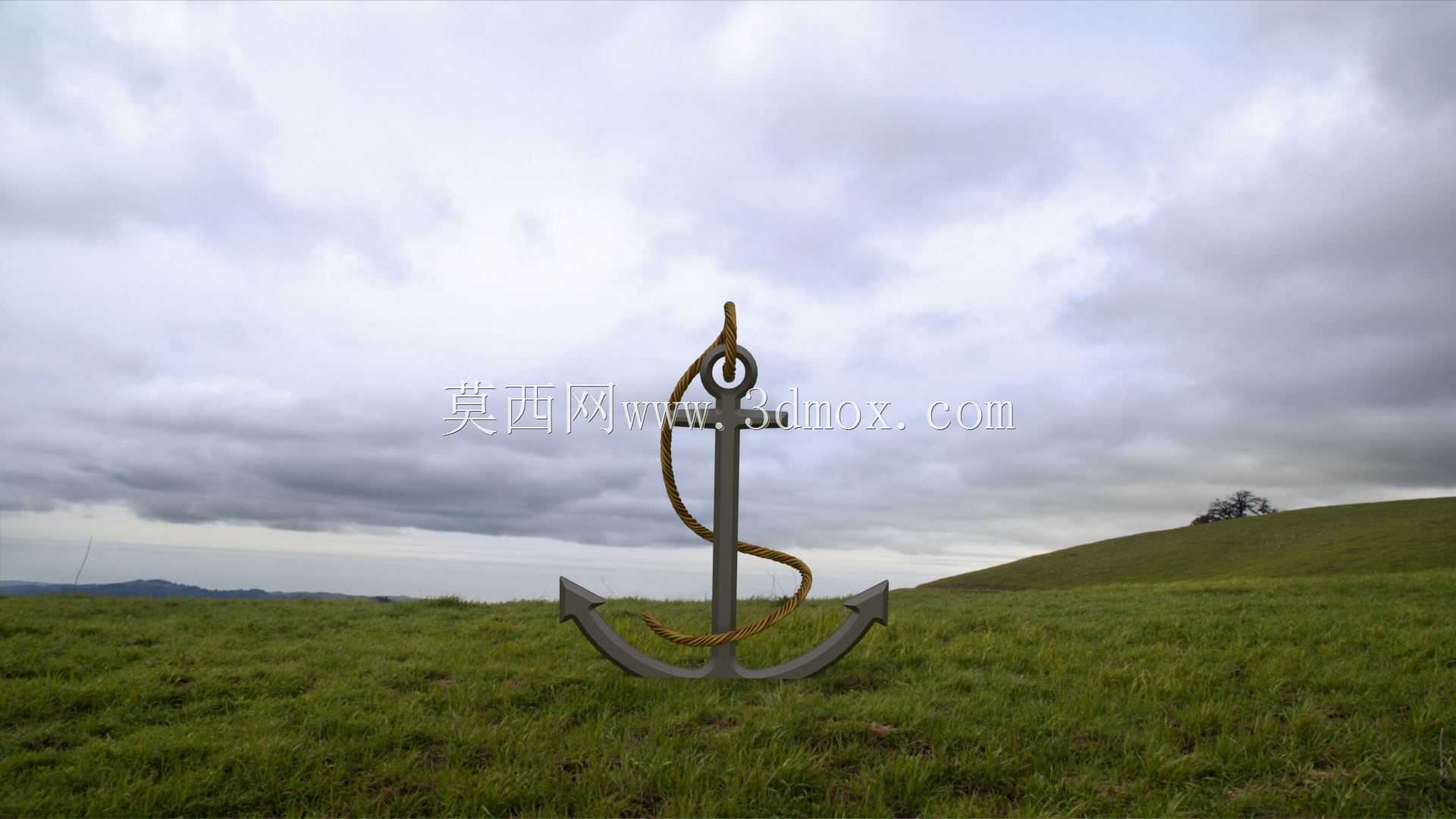

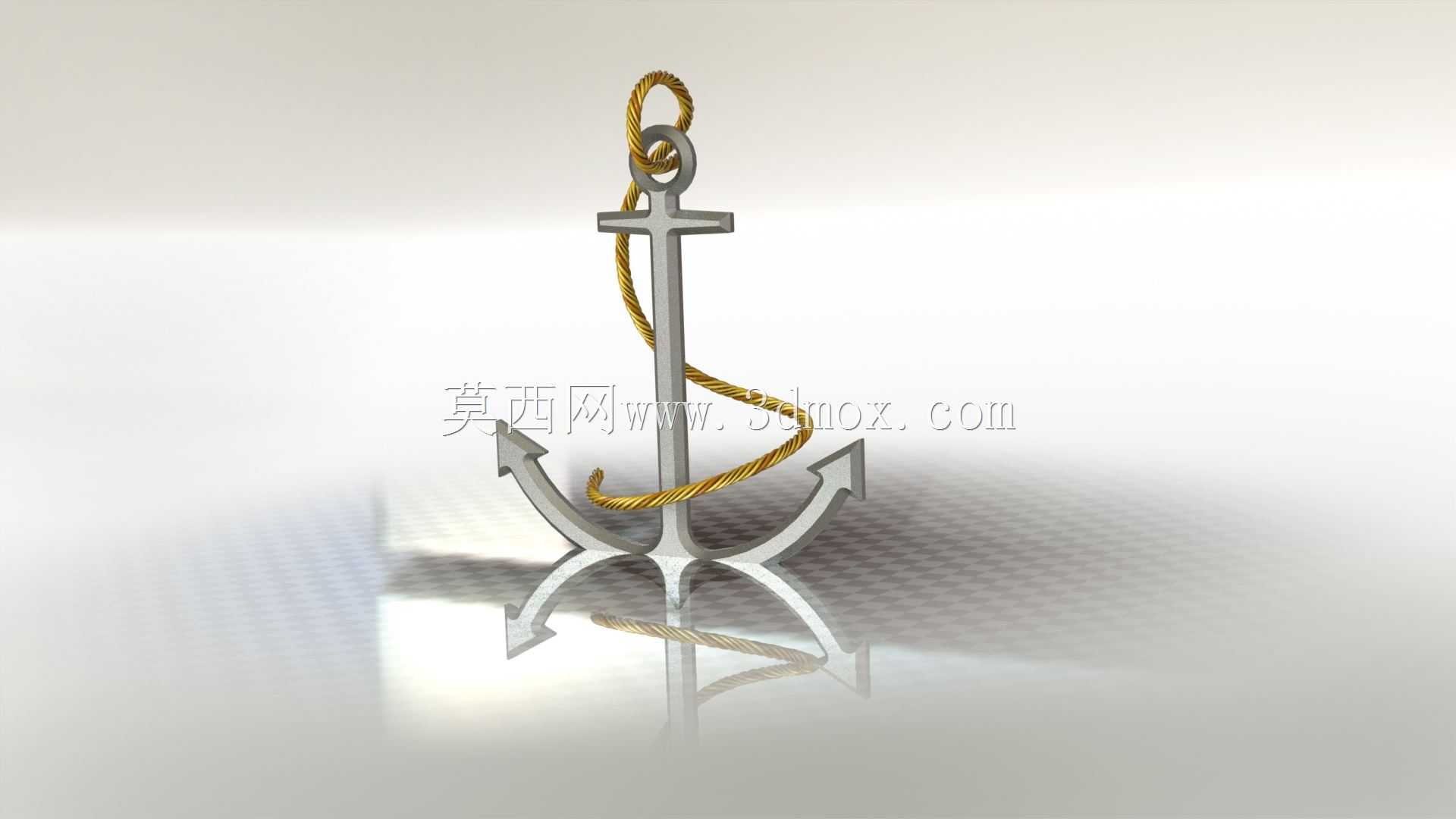

在船舶与海洋工程领域,锚是保障船舶停泊稳定性的核心系泊部件,从内河小型作业船到远洋万吨级货轮,锚具的结构合理性直接决定了锚泊系统的抓持性能与抗风浪能力。本次呈现的锚具三维结构,参考了民用船舶广泛应用的霍尔锚构型,建模过程中完全遵循船用锚具的实际受力逻辑与安装匹配要求,可直接用于船舶舾装设计的配套选型参考、锚泊系统运动仿真分析,也可作为船用附件教学演示的具象化模型载体。
从实际应用场景来看,这类锚具适配绝大多数内河散货船、沿海中小型运输船以及近海作业工程船的锚泊需求,区别于大抓力锚针对特殊地质的强化设计,霍尔型锚的结构平衡了不同底质的适配性——无论是沙质海床、泥质河床还是带有少量砾石的近岸底质,都能依靠自身结构特性完成有效抓底。在船舶停靠锚地时,锚通过锚链连接至船首的锚机系统,抛锚后锚爪在锚链拉力与自身重力的共同作用下啮入底质土层,形成足够的抓持力抵消风、流、浪对船体的作用力,避免船舶走锚发生碰撞、搁浅等安全事故。
从功能特性来看,该锚具的核心结构分为锚环、锚干、锚爪、锚冠四个部分,各部件的连接间隙与转动角度都经过实际工程参数校验:锚环用于连接锚链的卸扣,建模时预留了标准卸扣的穿装间隙,可匹配对应吨位船舶的锚链直径要求;锚干为主要承力结构,截面采用渐变的椭圆构型,在保证抗拉强度的前提下降低了整体重量,同时减少起锚过程中与锚链筒的卡滞风险;两个锚爪与锚冠为一体化铸钢构型,可绕锚干下端的销轴在设定角度范围内转动,当锚接触海床后,锚冠首先触底,在锚链拉力的牵引下锚爪会自动偏转角度啮入土层,随着拉力增大抓持深度逐步增加,最终达到额定抓持力;锚冠端部的突出结构可避免锚在底质上翻滚,保证锚爪始终朝向可啮入的受力方向。
设计思路上完全贴合船用锚具的实际生产工艺逻辑,没有为了视觉效果添加无实际功能的装饰结构:锚爪的刃口角度设置为32度,这个角度是经过大量实船测试得出的最优值,既可以保证在硬质底质下顺利切入,又不会因为角度过尖导致在起锚时被石块卡滞或者受力断裂;锚干与锚爪的转动间隙控制在3-5mm,既保证转动灵活性,又避免间隙过大导致泥沙进入后磨损销轴,缩短锚具的维护周期;整体重心经过配重校准,当锚被悬挂起时,锚爪会自然下垂至与锚干同轴的角度,保证起锚时可以顺利收入船首的锚链筒,不会突出船体外板影响航行安全。
关于外形尺寸与安装边界,该锚具的尺寸参数适配3000-5000吨级的民用船舶,锚干总长度、锚爪展开宽度、锚环内径都严格遵循船舶舾装设计规范的匹配要求,安装时需要注意锚链筒的倾斜角度需要与锚干收起时的角度保持一致,锚唇处的圆弧半径需要大于锚爪端部的回转半径,避免收锚时锚爪刮擦船体外板;锚机的刹车力需要匹配锚具加上对应长度锚链的总重量,保证抛锚过程中可以稳定控制锚链释放速度,避免出现溜锚风险;锚穴的内部空间需要预留至少10%的余量,应对锚爪带起的泥沙附着导致的尺寸增量,保证锚可以完全收存到位,不会在航行中受水流冲击产生晃动。
不同于很多简化的锚具模型,这个三维结构完整还原了实际产品的铸造圆角、销轴连接结构、锚环的焊接过渡段等细节,在做有限元受力分析时,可以直接导入模型对锚干受拉、锚爪受弯的工况进行应力校核,也可以用于锚泊系统的多体动力学仿真,模拟抛锚、抓底、起锚全流程的运动状态,对于船舶设计人员做舾装布置、职业院校做船舶结构教学、海事科普做场景演示都有实际的应用价值。
- 上一篇:休闲单人户外皮艇结构设计方案
- 下一篇:S-100级高速突击作战艇结构设计
- 全部评论(0)
- 模板大小: 23.21 MB
- 售价:5金币
- 下载次数: 107
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 船
