25升容积储水式电热水器结构设计

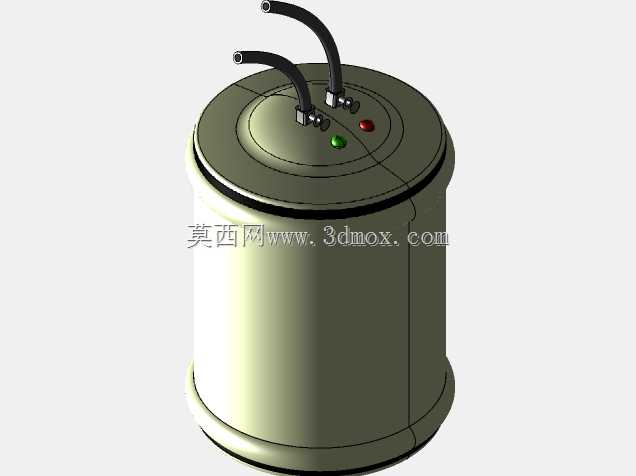

　　这款25升容量的储水式电热水器，在民用住宅、小型公寓、临时板房等场景的卫浴供热环节应用十分普遍，相比即热式产品，它对入户线路的负荷要求更低，无需布设6平方以上的专用供电回路，普通家庭常规2.5平方线路即可承载其工作功率，适配国内绝大多数老旧小区、出租屋的供电条件。从结构设计逻辑来看，整体采用立式圆柱罐体构型，这种形态的优势在于罐体环向受力均匀，储水承压时罐壁应力分布对称，不会出现局部应力集中的薄弱点，相比同容积的扁形罐体，圆柱结构的板材成型难度更低，焊接工序更少，长期承压使用的渗漏风险也更小。罐体两端采用圆弧封头收口设计，封头与筒身的衔接位置做了卷边压合处理，配合两道环形密封胶圈实现储水腔的静密封，

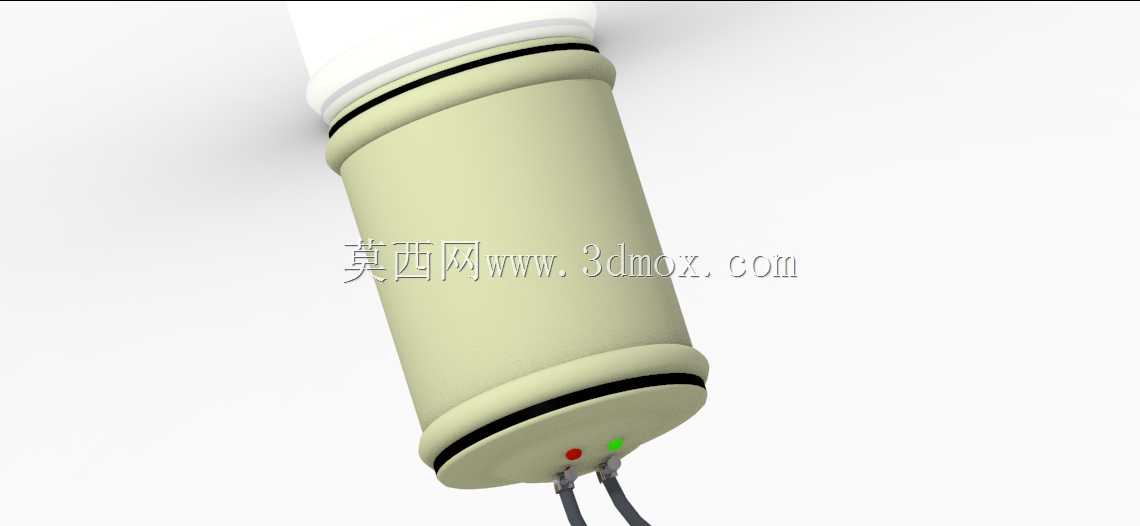

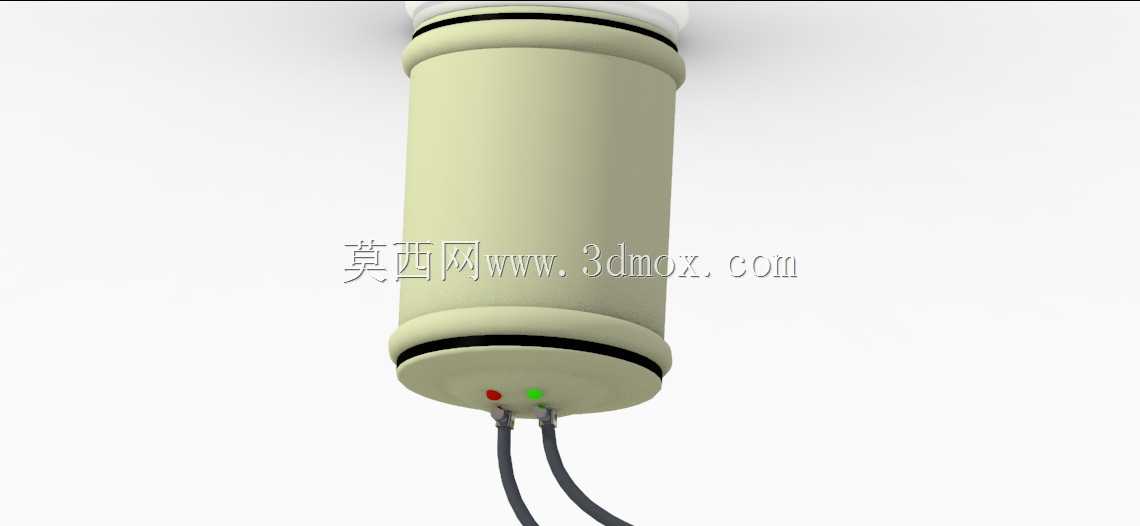

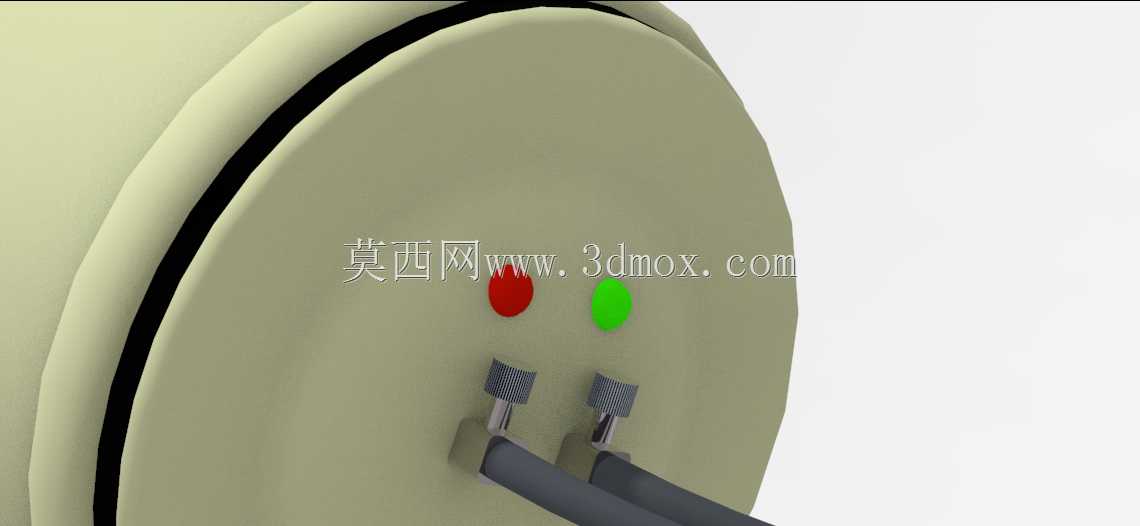

　　避免长期冷热交替工况下密封件老化出现渗水问题。罐体下部预留了冷热水进出管路接口，接口位置旁设置了两个状态指示灯，分别对应加热工作状态与保温待机状态，用户无需凑近查看控制面板，远距离就能判断设备当前的运行状态，这种细节设计在实际使用中能减少用户反复确认设备状态的操作成本。设计阶段需要重点考量安装边界条件，立式安装的形态要求安装墙面为实体承重墙，不能固定在轻质空心砖墙体或者石膏板隔墙上，罐体与顶面的预留间隙不能小于20厘米，方便后期检修时拆卸顶部的管路接头与泄压阀组件，罐体下部距离地面的高度建议控制在1.5米到1.8米之间，既避免日常活动磕碰罐体，也方便用户观察下部的指示灯状态，同时预留出管路连接的操作空间。

　　罐体外部的保温层采用整体发泡工艺填充，在建模时需要预留出发泡层的均匀厚度空间，避免出现局部保温层过薄导致的热量散失过快问题，保温层外侧的装饰外壳采用卡扣式拼接结构，无需螺丝固定，后期拆卸维护时不需要额外工具，就能快速拆开外壳检查内部线路与加热管状态。进出水接口的位置设计在罐体下端同一侧，这种布局能减少墙面开槽的长度，冷热水管并行布设即可完成安装，不用在墙体上分散开洞，降低装修施工的破坏范围。加热组件采用下置式安装结构，冷水从下部进水口进入罐体后，会直接被加热管加热，依靠热水密度更小的物理特性自然向上对流，整罐水的加热均匀性更好，不会出现罐体上部水温达标、下部还是冷水的分层问题。建模过程中需要注意罐体筒身与封头的同轴度公差，

　　两端封头的安装止口要与筒身内径保持合理的配合间隙，过大会导致焊接定位偏移，过小则会给装配工序带来难度，两端的密封胶圈沟槽尺寸要匹配胶圈的线径，压缩量控制在胶圈截面直径的15%到25%之间，压缩量太小密封性能不足，压缩量过大则会加速胶圈的老化蠕变，缩短密封件的使用寿命。罐体下部的接线位置做了防水凸台结构，电源线从凸台位置引出后自然向下弯曲，避免线路上的冷凝水顺着线缆流进接线腔造成短路隐患，这种防水结构在卫浴这类高湿度环境下是必不可少的设计细节。设备的挂装结构采用背部隐藏式挂耳，挂耳与罐体的连接位置做了加强筋补强，建模时要核算挂耳的承重能力，满水状态下25升水加上罐体自身重量接近30公斤，挂耳的板材厚度不能低于2毫米，挂耳上的挂孔要匹配常规的膨胀螺栓尺寸，安装时挂孔与墙面膨胀螺栓的配合间隙不能过大，避免挂装后罐体出现晃动。在实际选型适配时，25升的容积刚好满足1到2人的连续淋浴需求，相比更大容积的产品，它的加热等待时间更短，保温阶段的热量损耗也更低，适合单身公寓、小户型次卧卫生间这类使用场景。设计时还要考虑罐体内部的镁棒安装位置，镁棒要设置在靠近加热管的位置，方便后期定期更换，不需要完全拆开罐体就能完成镁棒的更换操作，降低后期维护的难度。
