钻床加工用快速夹紧虎钳结构设计

在钻削加工场景里，工件的夹持稳定性直接决定孔位精度、孔壁粗糙度甚至加工安全性，这款虎钳正是针对台式钻床、立式钻床的钻孔、扩孔、铰孔工序开发的手动夹紧工装，和普通台虎钳相比，它的结构设计完全围绕钻削加工的受力特点做了优化。钻削过程中刀具对工件施加的是轴向进给力和周向切削扭矩，轴向力会让工件产生向下位移趋势，周向扭矩则会带动工件发生转动偏移，这款虎钳的钳口做了平行度优化，固定钳身和活动钳身的配合导轨采用了矩形截面导向结构，导向间隙可以通过侧面的调节螺钉进行微调，避免夹紧过程中活动钳身上翘，保证两个钳口的夹持面全程保持平行，不会出现工件夹偏、夹斜的问题。

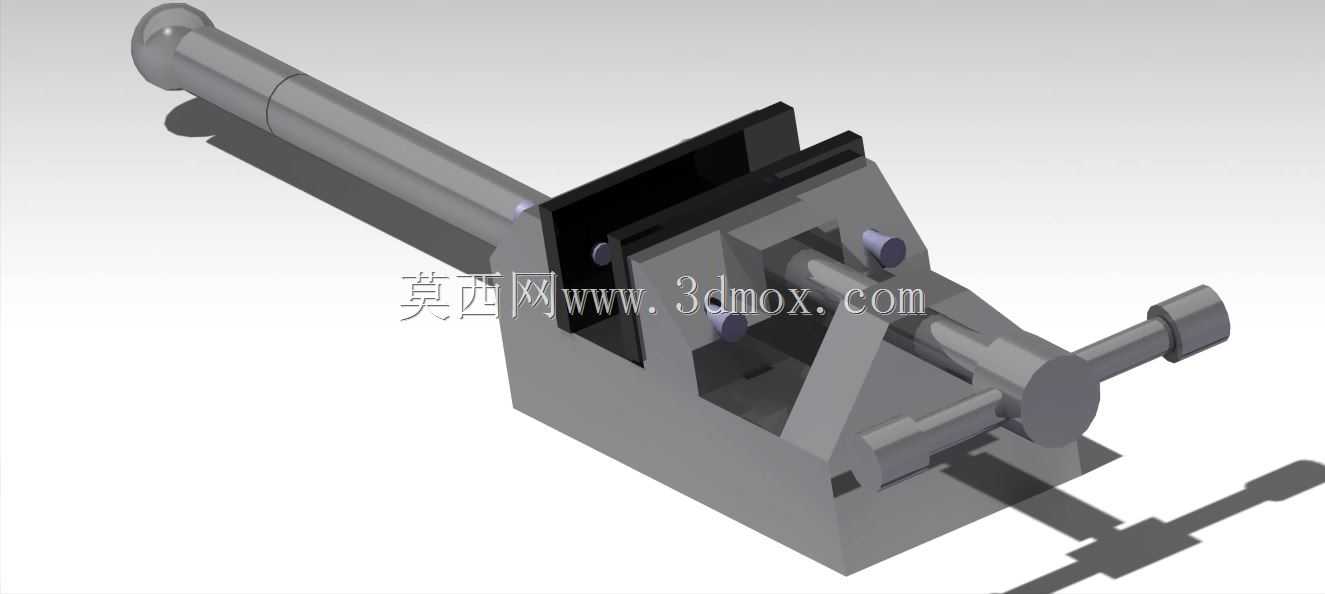

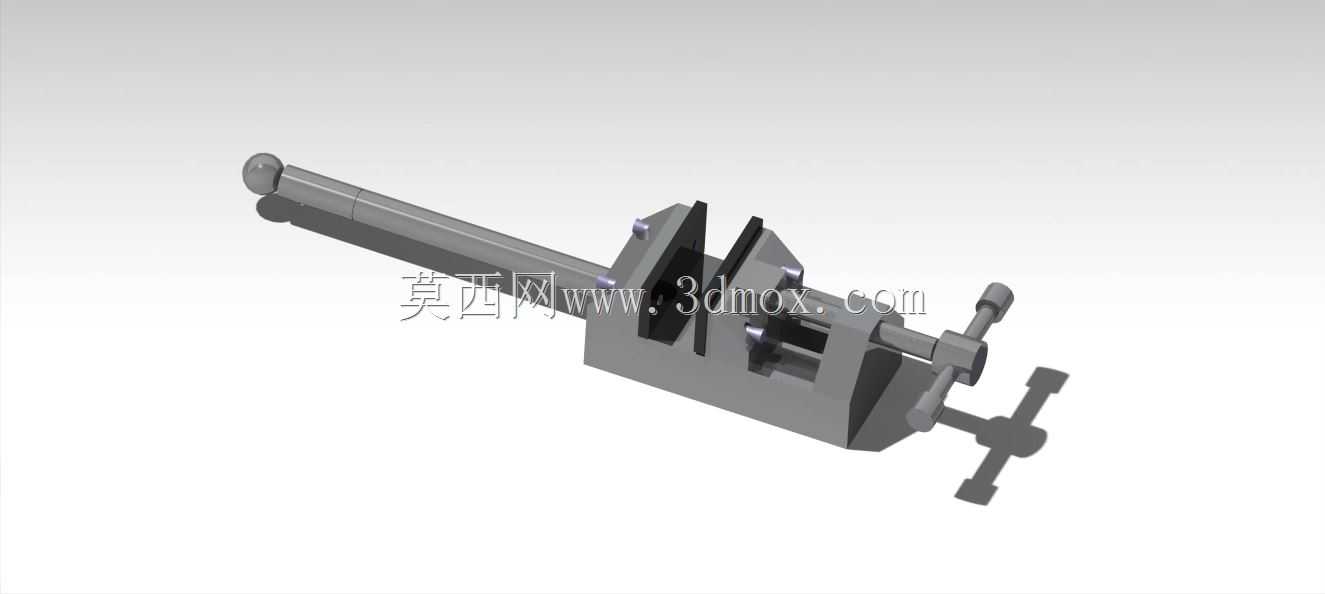

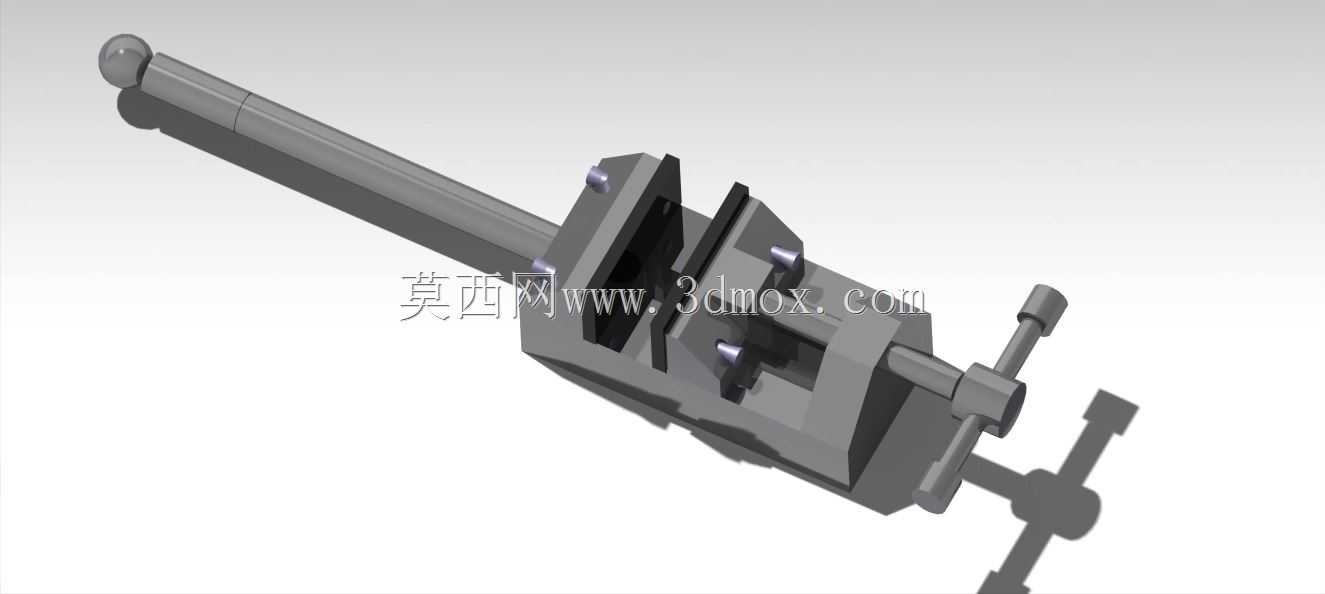

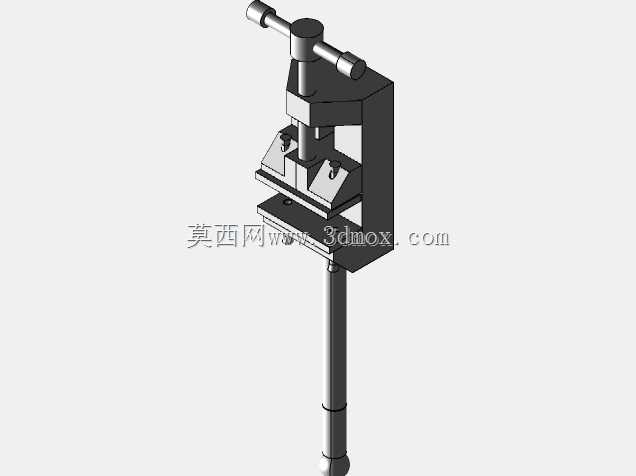

从功能特性来看，这款虎钳采用了双操作手柄的设计，前端的T型手柄负责主夹紧动作，通过丝杠副带动活动钳身沿导轨做直线进给，丝杠采用梯形螺纹设计，具备自锁特性，夹紧后不会因为钻削振动出现松脱，不需要额外增加锁紧机构就能维持足够的夹持力；侧面的小手柄用于快速调整钳口开度，当需要更换不同尺寸的工件时，可以扳动侧面的锁紧拨块，直接拉动活动钳身快速移动到接近工件的位置，再转动T型手柄完成最终夹紧，相比普通虎钳全程转动丝杠调整开度的操作，能大幅缩短工件装夹的辅助时间，尤其适合小批量多品种的钻削加工场景。

设计过程中，首先明确了钻床工作台的安装边界，虎钳底座采用标准的T型槽安装结构，底座上的两个安装凸台间距匹配通用台式钻床、立式钻床工作台的T型槽间距，可以直接通过T型螺栓固定在工作台上，不需要额外制作过渡连接板；底座的底面做了平面度磨削处理，安装后钳身的上平面与工作台平面的平行度控制在0.02mm/100mm以内，保证装夹后工件的基准面与钻床主轴垂直，避免钻孔出现偏斜。钳口部分采用了可更换的硬质钳口板，钳口板上加工有交叉的防滑齿纹，既可以增加与工件表面的摩擦力，抵抗钻削的周向扭矩，当齿纹磨损后只需要更换钳口板即可，不需要整体更换钳身，降低了工装的维护成本；针对需要夹持精加工表面工件的场景，也可以更换为光面或者带铜垫的钳口板，避免夹伤工件表面。

整体结构的受力路径做了针对性优化，钻削过程中产生的切削力通过活动钳身传递到矩形导轨，再直接传递到底座和钻床工作台，丝杠副只需要提供初始夹紧力，不需要承受钻削的主切削力，这种设计能大幅降低丝杠的磨损，延长虎钳的使用寿命。钳身的主体采用铸铁材质铸造后进行时效处理，消除铸造内应力，避免长期使用后出现钳身变形，导轨面、钳口安装面、丝杠安装孔等关键位置都做了精加工处理，保证各部件的配合精度。活动钳身的行程设计覆盖了常见中小型零件的钻削夹持需求，最大开口度可以满足常规五金零件、小型机械零件的装夹，同时整体外形尺寸控制在合理范围，不会占用过多钻床工作台的操作空间，安装后不会干涉钻床主轴的上下行程，也不会影响钻床工作台的角度调整操作。

在实际使用中，这款虎钳不仅可以用于钻床加工，也可以临时用于轻型铣削、钳工划线、工件打磨等工序的工件夹持，手动操作的设计不需要外接气源、电源等动力源，安装和使用都非常灵活，适合机加工车间、维修车间、实训教学场景使用。结构上没有复杂的传动部件，日常维护只需要定期给导轨、丝杠添加润滑脂，清理钳身和导轨缝隙里的切屑即可，故障率极低，是钻削加工中非常基础但实用性极强的工装夹具。
