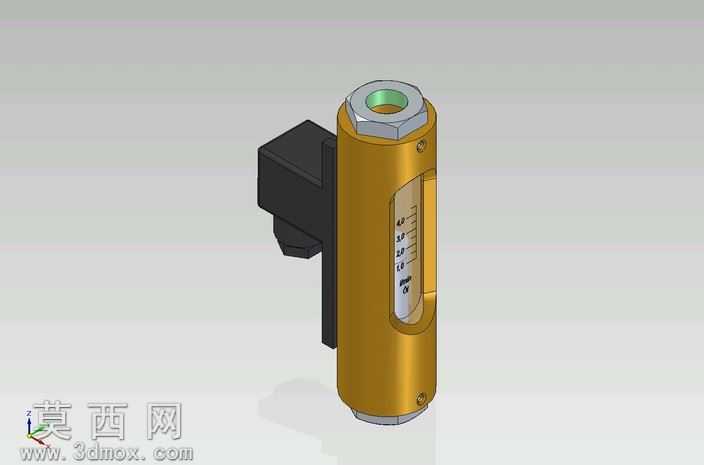

DN15口径玻璃转子流量计三维结构设计

本作品为DN15口径玻璃转子流量计的三维参数化建模成果，建模过程严格遵循工业仪表的实际生产尺寸规范，以1:1的比例还原产品的完整结构与细节特征。建模阶段首先梳理流量计的核心组成逻辑，将整体结构拆分为金属主体基座、透明测量锥管、内置浮子、侧边信号输出模块、上下连接端五个核心部分，采用自底向上的建模思路逐步完成各部件的构建。主体基座采用黄铜材质的视觉表现，建模时通过拉伸、切除、倒角等基础特征完成柱形主体的轮廓构建，精准还原基座上的观察窗开槽、侧边模块安装位、上下端内螺纹连接孔的结构细节，表面做哑光金属质感处理，还原黄铜机加工件的细腻磨砂质感，同时在边角处添加微小的倒角特征，还原真实机加工零件的工艺细节，避免尖锐直角带来的失真感。透明测量锥管采用透明玻璃材质设置，建模时精准还原锥管的锥形内腔结构，外表面添加刻度标识的浮雕特征，材质设置上调整透明度与折射率参数，模拟玻璃的通透质感与光线折射效果，让内置浮子的位置清晰可见。内置浮子采用金属材质，根据流量测量的工作逻辑设置为可沿锥管轴向浮动的结构，还原浮子随流体流量变化上下移动的工作状态。侧边的信号输出模块采用黑色工程塑料材质，建模时还原模块的方形轮廓、接线端结构与安装固定卡扣，表面做细磨砂质感处理，与黄铜主体形成鲜明的材质区分。上下连接端采用金属六角螺母结构，建模时还原六角外形与内螺纹细节，表面做轻微的金属光泽处理，还原连接件的装配特征。渲染阶段采用柔和的漫反射光源，从多个角度打光避免金属表面出现过曝的高光，同时开启环境遮蔽效果，让各部件的装配缝隙、结构转折处呈现自然的阴影，增强模型的立体感与真实感。模型完整还原了该型流量计从下到上的流体流向逻辑，浮子随流量升高沿锥管向上浮动的工作原理，可直观展示玻璃转子流量计的读数方式与结构组成，可用于工业仪表教学、流体管路系统装配模拟、产品展示演示等场景，各部件保留完整的装配约束关系，可进行虚拟拆装与结构拆解演示。
