带UPS集成的塔式服务器柜体结构设计

　　在中小型办公场景、分支机房以及无独立机柜部署条件的办公区域，塔式服务器搭配UPS的部署一直存在设备摆放零散、线缆杂乱、防护不足的问题，常规开放式机架无法适配办公区域的美观与防护需求，独立放置的UPS又容易出现磕碰、积灰，且设备间的走线外露既影响整洁，也存在误碰断电的安全隐患。这款集成式柜体的设计，核心就是解决非专业机房环境下塔式服务器与UPS的一体化部署问题，将两类设备整合到同一个封闭柜体内，兼顾设备防护、空间利用与办公环境的适配性。

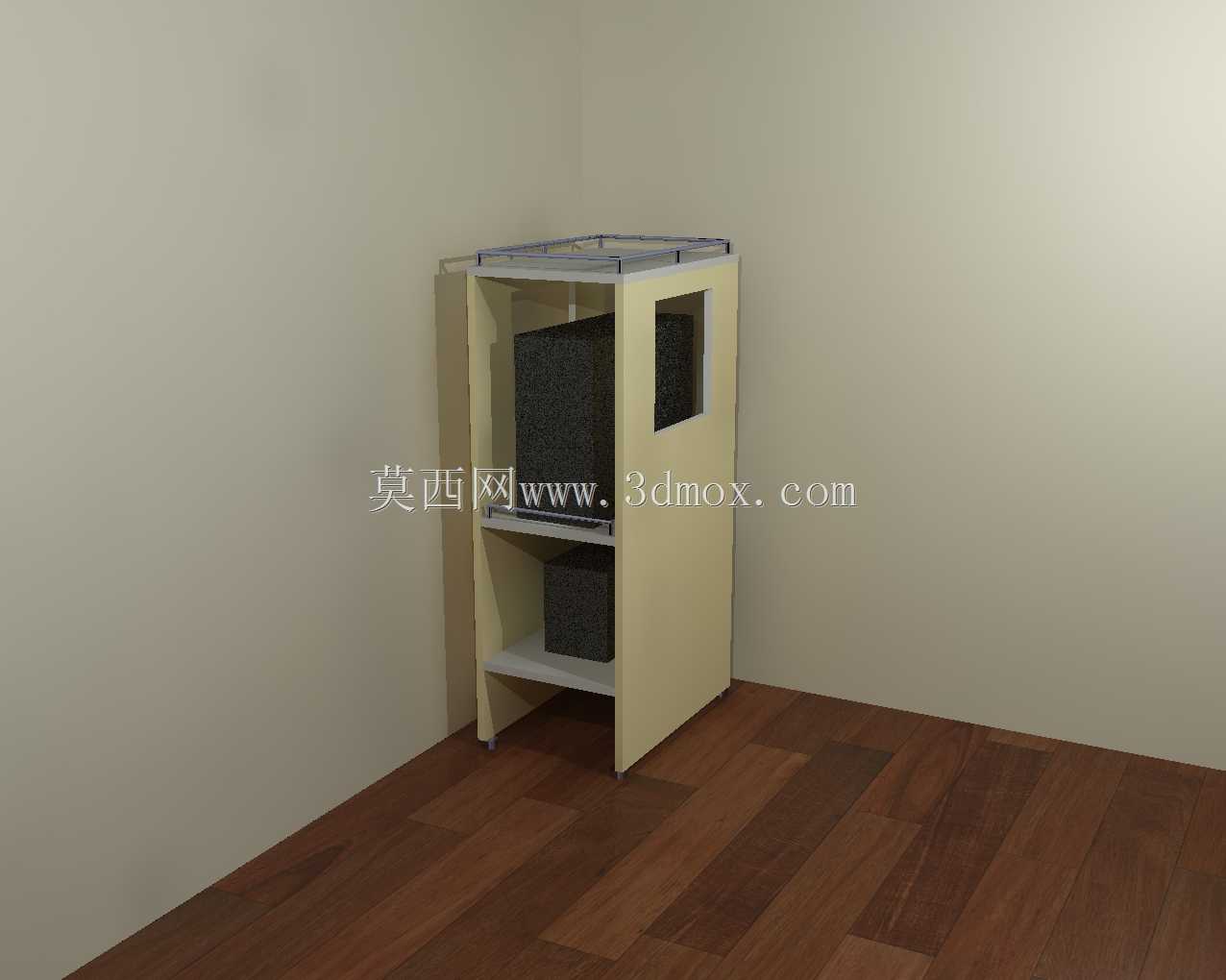

　　从功能特性来看，柜体采用分层承载结构，上层预留塔式服务器的安装空间，侧边开设通风与观察窗口，既可以实时观察服务器运行状态指示灯，也能辅助设备进风散热，避免封闭空间导致的热量积聚；下层独立隔层专门放置UPS主机，层板做了承重加强处理，可适配常规在线式塔式UPS的重量承载需求，隔层预留走线孔位，服务器与UPS之间的电源线、信号线可通过内部走线槽完成连接，无需外露走线，既避免线缆被误拉扯，也能让整体部署更整洁。柜体正面采用半开放可开启结构，日常关闭状态下可阻挡灰尘进入设备内部，减少办公区域浮尘对服务器风扇、主板的积灰影响，需要维护设备时可直接开启正面挡板，完成服务器硬盘更换、UPS电池检测等常规操作，无需整体挪动柜体。

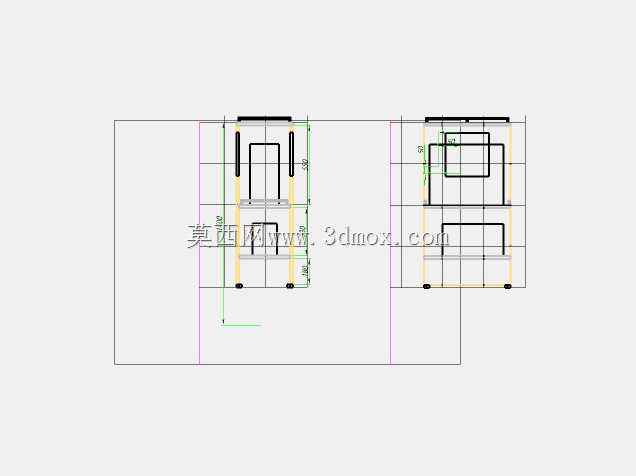

　　设计过程中首先考虑的是设备安装边界，柜体内部净空尺寸适配主流单路、双路塔式服务器的外形规格，预留了前后左右各50mm的安装余量，既方便设备推入安装，也能预留出足够的通风间隙，避免设备紧贴柜体壁面导致散热风道受阻；下层UPS隔层的净空高度覆盖常规1KVA到3KVA塔式UPS的外形尺寸，层板承重按照单台设备最大重量100kg做结构加强，采用加厚板材搭配底部支撑脚，避免长期承重出现层板变形。柜体底部设置可调式支撑脚，可适配办公区域不平整的地面，保证柜体放置平稳，不会因地面倾斜导致设备受力不均。

　　外形设计上采用与办公家具接近的浅色系哑光饰面，弱化工业设备的突兀感，可直接放置在办公室角落、开放工位旁等区域，无需单独设置隔离机房，适配小微企业、工作室等没有独立机房的使用场景。柜体顶部设置平整盖板，可临时放置运维工具、登记本等物品，提升空间利用率。侧边的观察窗口采用透明亚克力材质，抗冲击性强，不会像玻璃一样出现碎裂风险，同时可清晰观察服务器前面板的运行状态、硬盘指示灯情况，日常巡检无需开启柜门即可确认设备运行状态。

　　散热设计上，除了侧边通风窗口，柜体背部预留大面积通风栅格，对应服务器与UPS的散热出风口位置，保证设备排出的热风可直接导出柜外，不会在柜体内循环积热；内部走线孔位做了圆角包边处理，避免穿线时划伤线缆绝缘层，同时预留了扎带固定位，可将内部线缆整理固定，避免线缆杂乱阻挡散热风道。柜体的边角全部做圆弧过渡处理，避免办公区域人员走动时磕碰受伤，适配办公场景的安全需求。

　　在实际部署场景中，这款柜体可直接替代普通办公储物柜放置在办公区域，不需要对场地做防静电、高架地板等专业机房改造，大幅降低小型办公场景的服务器部署成本，同时解决了服务器与UPS分散放置带来的管理不便、安全隐患问题。设备安装时只需将服务器与UPS分别推入对应隔层，连接内部线缆后关闭柜门即可完成部署，日常运维时开启对应区域的挡板即可操作，不需要挪动设备，也不会影响周边办公人员的正常工作。柜体的板材厚度经过承重核算，长期放置重型设备不会出现变形，表面饰面耐刮擦，日常清洁只需擦拭表面即可，维护成本极低。
