半入耳式耳机腔体曲面结构设计方案

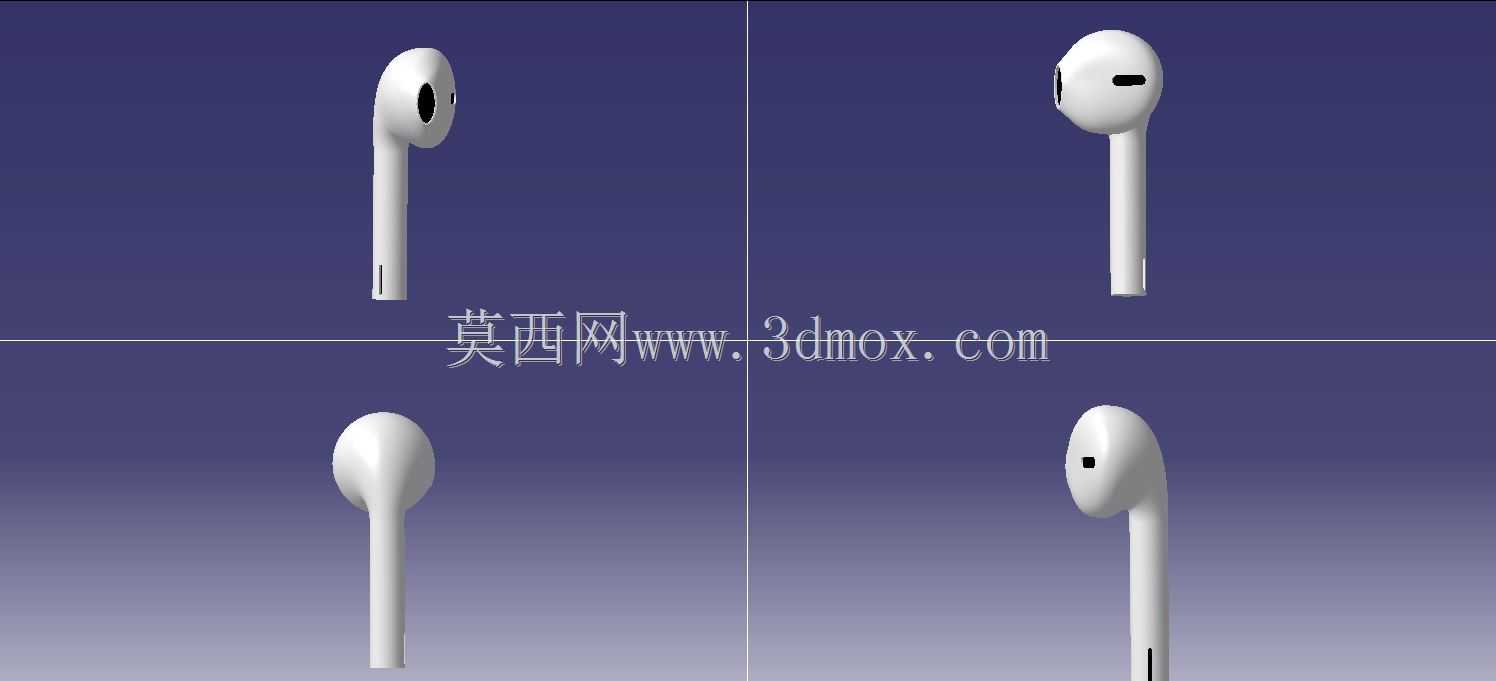

　　本次呈现的半入耳式耳机腔体结构，核心围绕日常佩戴的声学传导与佩戴适配逻辑展开设计，区别于入耳式结构的耳道封闭特性，半入耳形态的核心是在开放耳道的前提下，实现声音的有效传导与长时间佩戴的无压感，这也是这类结构在消费音频设备中被广泛应用的核心原因。从实际使用场景来看，这类腔体结构适配日常通勤、办公久坐、轻量运动等多类场景，不需要深入耳道内部，依靠耳屏与对耳屏的贴合实现腔体固定，避免了入耳式结构长期佩戴带来的耳道闷胀感，同时开放的耳道结构也能让使用者感知周边环境音，提升户外出行的安全性。

　　设计过程中首先要处理的是出音嘴的角度匹配，常规人耳的耳甲腔深度存在普遍的人体工学差异，因此腔体的柄部与出声端的夹角控制在112度到118度区间内，这个角度区间能够适配绝大多数东亚人群的耳甲腔形态，避免佩戴时出现腔体滑落或者压迫耳屏软骨的问题。腔体的出声端面采用微弧过渡，没有尖锐的棱角，端面的出声孔位置避开了正对耳道的垂直方向，偏移1.5毫米的距离能够减少高频声音直接冲击鼓膜带来的刺耳感，同时在腔体的侧部设置了泄压微孔，这个微孔的作用是平衡腔体内部与耳道外部的气压差，避免佩戴过程中因为气压变化产生的听诊器效应，同时也能优化低频声音的发散效果，让低频表现不会因为腔体密闭出现闷糊的问题。

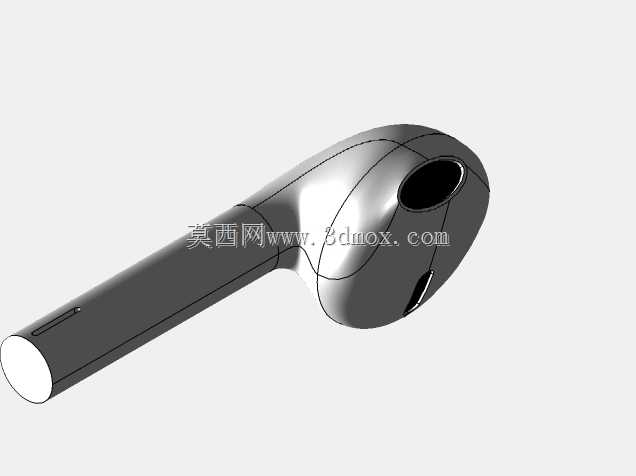

　　从曲面构建的逻辑来看，整个腔体没有采用规则的几何拼接，全部使用G2连续的曲率过渡，从柄部的圆柱形态逐步过渡到腔体主体的椭球形态，过渡区域的曲率变化率控制在0.05以内，避免曲面出现肉眼可见的棱线，同时也能减少注塑生产过程中出现的应力集中问题。柄部的末端设置了向内凹陷的充电触点安装位，凹陷深度控制在0.8毫米，刚好能够容纳充电弹针的接触行程，同时凹陷边缘做了0.2毫米的圆角过渡，避免充电盒插拔过程中出现刮蹭掉漆的问题。腔体的尾部设置了麦克风拾音孔，孔位的朝向正对使用者的嘴部方向，拾音通道内部做了阶梯式的阻尼结构，能够减少风噪对通话拾音的干扰，同时孔位的位置避开了佩戴时与皮肤接触的区域，避免皮肤堵塞拾音孔影响通话效果。

　　安装边界方面，整个腔体的最大外径控制在15.2毫米，柄部长度为16毫米，整体重量控制在4.2克以内，这个尺寸边界能够保证腔体放入耳甲腔后不会超出耳轮的边缘，避免侧卧时压迫耳机产生疼痛感。腔体的壁厚均匀控制在1.2毫米，既能够保证内部扬声器、电池、电路板的安装空间，也不会因为壁厚过厚导致整体重量超标，同时均匀的壁厚也适配注塑成型的工艺要求，避免出现缩痕、翘曲等生产缺陷。腔体的合模线设置在腔体侧面的曲率分界线上，合模线的错位量控制在0.02毫米以内，后续经过简单的抛光处理就能完全消除合模线的痕迹，提升产品的外观质感。

　　在声学结构的匹配上，腔体内部的扬声器安装位采用了台阶式定位结构，扬声器装入后能够通过台阶实现径向定位，配合周圈的密封胶圈实现前腔与后腔的声学隔离，前腔的容积控制在0.32毫升，这个容积能够匹配10毫米动圈扬声器的低频谐振特性，让低频下潜能够达到20赫兹的响应范围，后腔的泄压通道与侧部的泄压微孔连通，能够调整后腔的声学阻尼，优化高频的延伸表现。整个腔体的曲面在构建时就同步考虑了内部元器件的排布，电池放置在柄部的空腔内，电路板贴合在腔体主体的内侧壁，麦克风通过软排线连接到电路板上，所有元器件的安装间隙都预留了0.3毫米的打胶空间，保证组装时的结构可靠性，同时也不会因为元器件的挤压导致腔体外壳出现变形。

　　从实际佩戴的受力角度分析，腔体与耳甲腔的接触点一共设置了三个，分别是耳屏处的支撑点、对耳屏处的支撑点、耳甲腔底部的承托点，三个点形成稳定的三角支撑结构，在日常走路、慢跑的振动场景下，腔体不会出现松动滑落的问题，同时三个接触点的接触压强都控制在15千帕以内，远低于人体皮肤能够感知的压迫压强阈值，保证连续佩戴4小时以上也不会出现明显的不适感。腔体的表面采用哑光磨砂的曲面处理，粗糙度控制在Ra0.8，既能够避免表面沾附指纹，也能提升与皮肤接触时的摩擦力，进一步提升佩戴的稳定性。
