12V60A大电流切换继电器三维结构模型

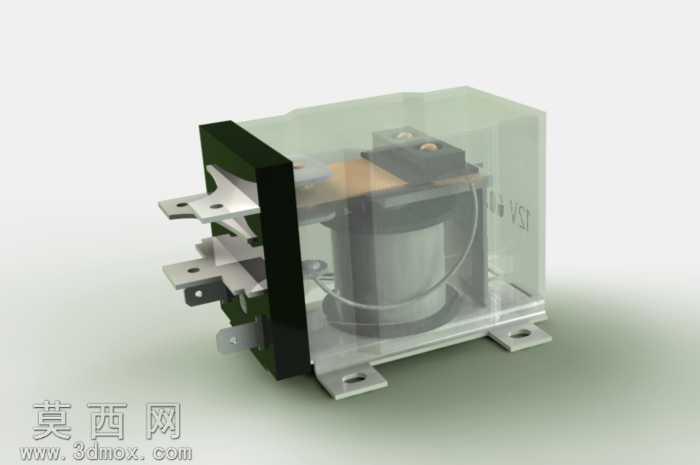

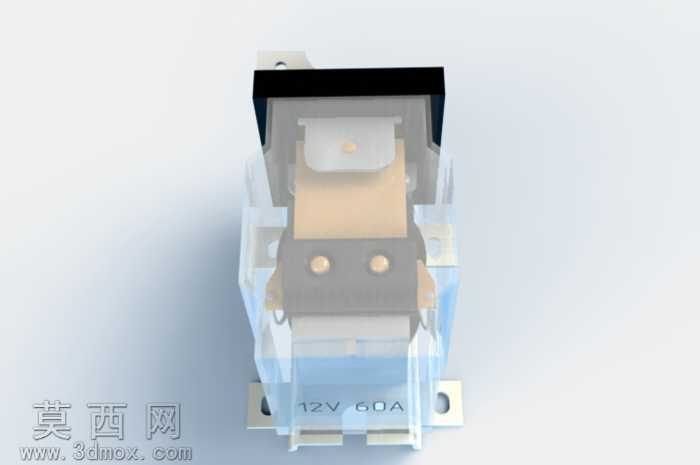

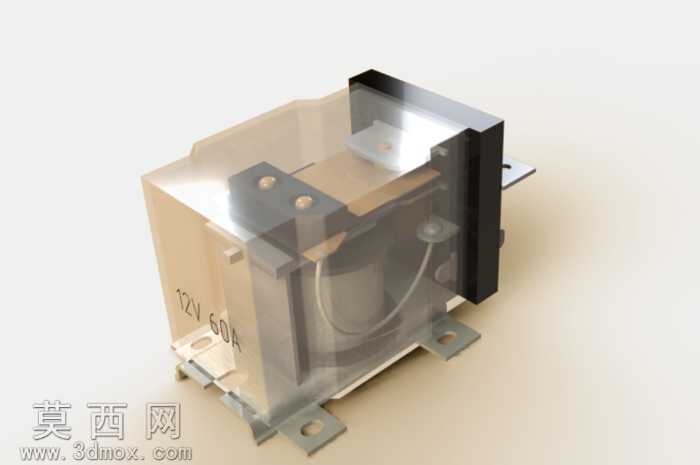

本模型为12V60A规格的大电流切换继电器三维建模作品，建模过程中严格遵循工业继电器的实际生产尺寸比例，完整还原了该类电磁继电器的全部核心结构。建模阶段首先搭建继电器的外部防护壳体，采用半透明工程塑料材质的视觉表现，既可以清晰展示内部组件布局，也还原了实物外壳的绝缘防护属性，壳体上预留的安装固定脚位、接线端伸出槽位均与实物结构完全匹配，安装脚的开孔尺寸、弯折角度都按照实际安装标准进行参数化绘制，保证模型可直接用于虚拟装配场景的验证。内部结构部分，完整复现了电磁线圈、铁芯、衔铁、动静触点、复位弹簧、接线端子等核心组件：电磁线圈采用分层绕组建模，还原线圈的层叠绕线结构，铁芯部分做了导磁金属的材质表现，表面做哑光镀锌的质感处理；衔铁与触点的联动结构做了运动关系的约束设置，可直观演示线圈得电后衔铁吸合、触点导通，失电后弹簧带动衔铁复位、触点断开的完整工作过程。动静触点部分采用紫铜基材加银合金触点的材质区分，清晰展示大电流导通的接触部位结构，接线端子部分做了加厚铜排的结构设计，匹配60A大电流的载流需求，端子表面做镀锡处理的质感表现，还原实物的防氧化设计。渲染阶段采用柔和的工作室漫反射光源，通过半透明外壳的光影折射效果，清晰呈现内部组件的层级关系，金属部件做了符合工业零件的粗糙度调整，避免过度反光影响结构展示，塑料外壳的半透明透明度参数经过反复调试，既保证内部结构可见，也不会丢失外壳本身的轮廓质感。设计思路上围绕大电流继电器的载流、绝缘、安装三大核心需求展开结构还原，所有部件的配合间隙都参考实物的装配公差设置，既保证模型的视觉真实性，也可用于电气原理演示、虚拟布线验证、产品结构展示等多种场景，完整呈现了该类大功率电磁继电器的工业设计细节与结构逻辑。
