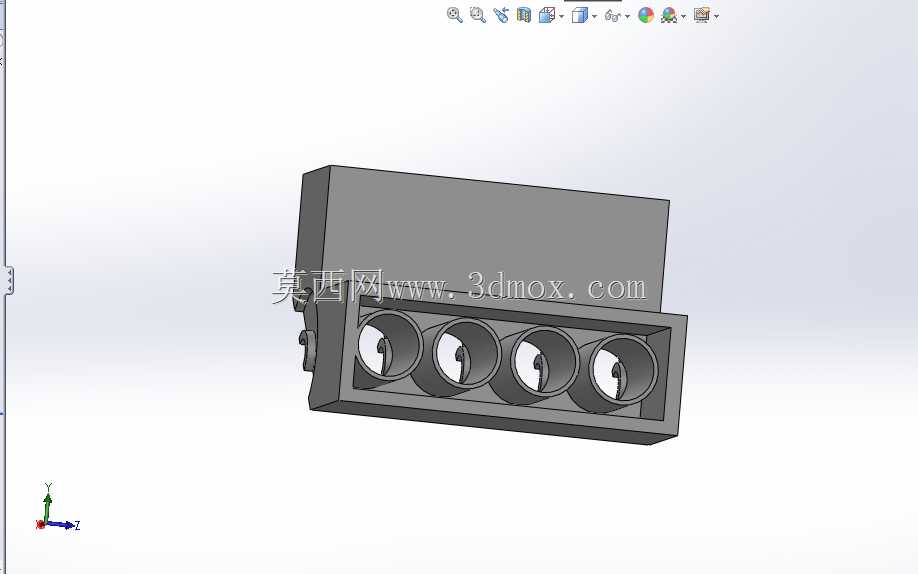

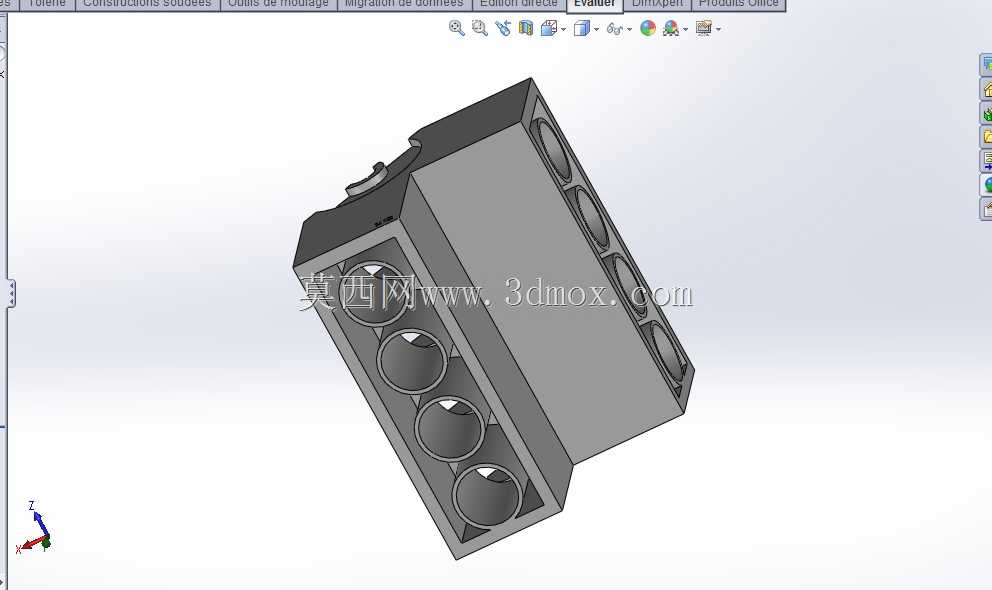

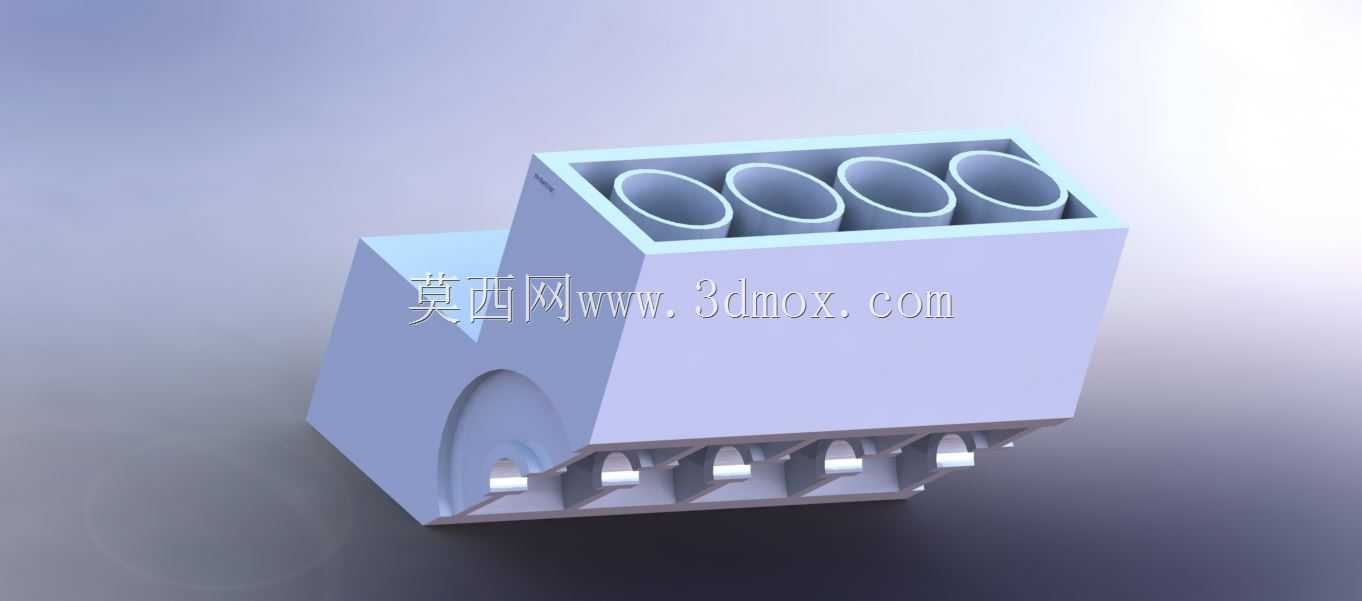

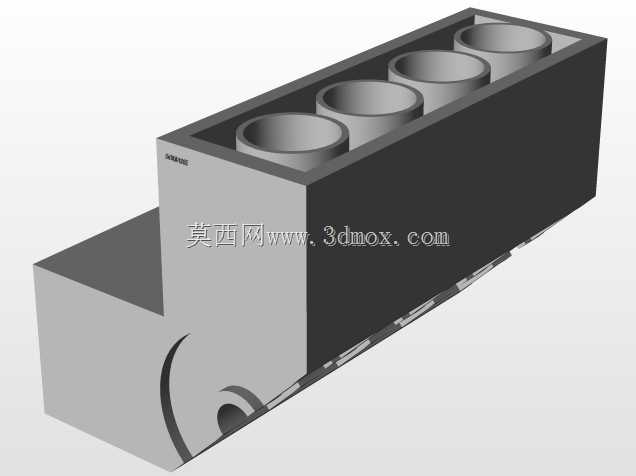

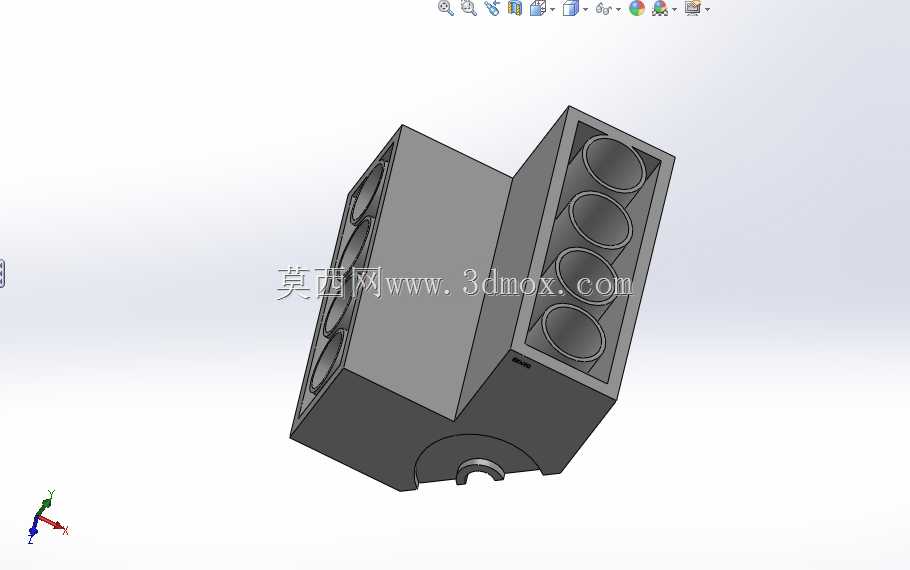

四孔位卧式接插件连接基座结构设计

　　这款四孔位卧式接插件连接基座，主要应用在低压电气控制回路、车载线束接驳、小型设备内部信号与小电流供电线路的对接场景中，作为线端与板端连接的过渡承载部件，承担端子定位、线束固定、插接导向的核心作用，能够在设备装配、后期运维过程中实现线路的快速插拔，避免单根导线直接焊接带来的拆装效率低、接线错误率高的问题。从实际使用场景来看，这类基座常被布置在设备内部的走线槽旁、PCB板边缘的接插区域，或是汽车内饰板后方的线束分线节点处，需要适配常规的圆管型冷压端子，每一个孔位对应独立的接线回路，孔位之间设置的隔断筋能够避免相邻端子接触造成的短路风险，即使在设备运行产生小幅振动的工况下，也能保证端子不会出现偏移、搭接的问题。

　　设计过程中首先考虑的是插接操作的人机工程与导向精度，基座的插接端做了15度的导入倒角，端子插入时不需要完全对准孔位中心，顺着倒角斜面就能顺利滑入安装位，降低一线装配人员的操作难度；基座底部设置的四个带倒扣的卡脚，是针对面板安装、PCB插装两种场景做的兼容结构，卡脚的倒扣高度经过反复校核，既能够保证插入安装孔后有足够的拉拔力，不会因为日常插拔线材导致基座脱落，又不会因为倒扣量过大造成拆卸时损伤安装面板或是PCB板的焊盘。基座侧面的弧形凹槽结构，并非单纯的造型设计，而是为了匹配手指捏持的轮廓，在插拔整个接插件的时候，操作人员的手指可以贴合在弧形槽位置发力，避免因为基座表面过于光滑导致施力打滑，同时这个凹槽也能作为安装时的对位标识，

　　和对接端的凸起结构配合，实现防呆功能，从根源上避免插反方向导致的端子弯折、线路接反问题。从安装边界尺寸来看，这款卧式基座的整体高度控制在较低区间，适合用在内部空间局促的设备腔体中，不会因为接插件本身高度过高挤占其他元件的安装空间；四个接线孔的内径按照常规的2.5平方毫米导线适配的冷压端子尺寸设计，孔壁厚度均匀，符合注塑成型的工艺要求，生产时不会出现壁厚不均导致的缩痕、翘曲问题，基座背部的四个端子定位槽，和前端的接线孔保持严格的同轴度，公差控制在0.1毫米以内，保证端子插入后不会出现歪斜，和对接端的插针能够实现顺畅啮合，不会出现插针顶弯、接触不良的情况。在功能特性上，基座采用的是卧式出线结构，导线从基座的侧下方引出，

　　相比直插式的接插件，能够减少导线弯折的应力，避免导线在接插件根部因为长期弯折出现线芯断裂的问题；基座本体的绝缘材质能够满足常规工业场景的耐压要求，相邻孔位之间的爬电距离符合低压电气的安全规范，即使在潮湿、多尘的工况下，也能保证绝缘性能稳定。设计时还考虑了批量装配的效率问题，基座的外轮廓没有复杂的侧凹结构，只需要采用简单的两板模就能完成注塑生产，不需要额外的抽芯机构，能够有效降低生产制造成本，同时基座的各个棱边都做了R0.5的圆角处理，既能够避免注塑生产时的应力集中，减少零件开裂的风险，也能避免装配人员操作时被锐边划伤。在实际选型使用时，需要注意安装孔的中心距要和基座卡脚的中心距保持匹配，安装面板的厚度不能超过卡脚倒扣的最大允许厚度，否则会出现卡接不牢的问题；接线时需要将冷压端子完全推入孔位底部，保证端子和基座的定位台阶贴合，避免插接时端子被向后推挤导致接触失效。这类接插件基座虽然属于小型的电气连接配件，但在整套设备的电气系统中承担着非常关键的作用，一旦基座出现尺寸偏差、结构强度不足的问题，很容易导致线路接触不良，造成设备信号中断、供电异常的故障，因此在建模设计过程中，每一个配合尺寸、每一处结构的强度冗余都经过了细致的校核，既不会因为结构过于冗余造成材料浪费，也不会因为强度不足导致使用过程中出现结构损坏。
