90度直角弯管流体输送管件结构

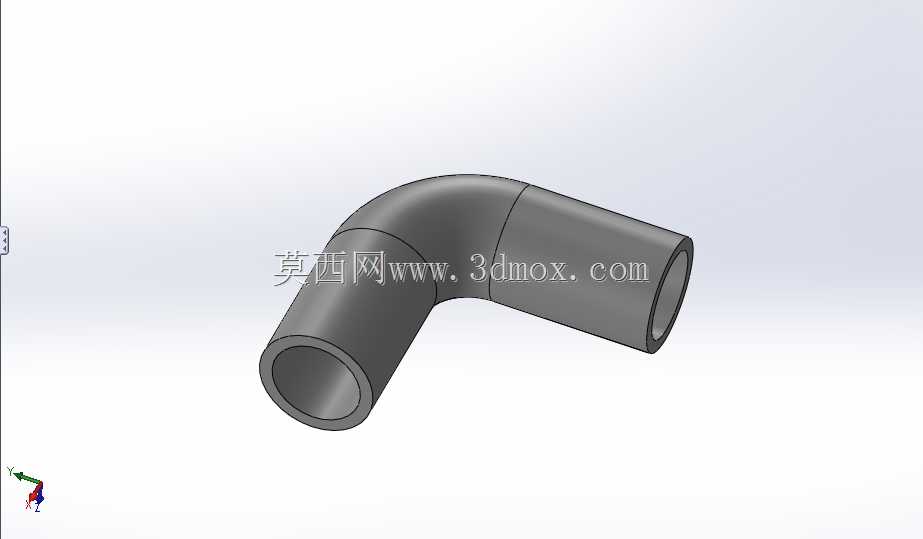

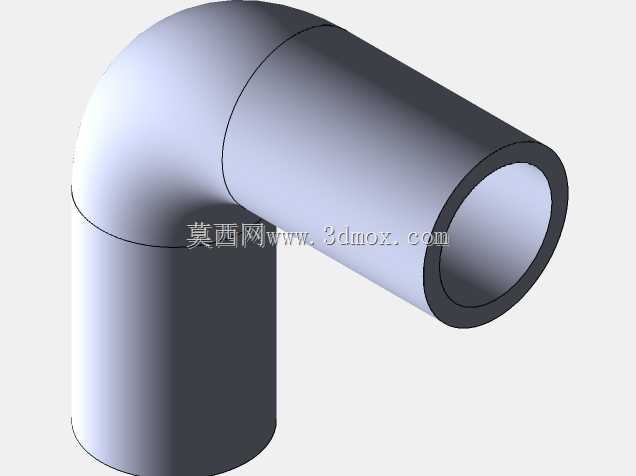

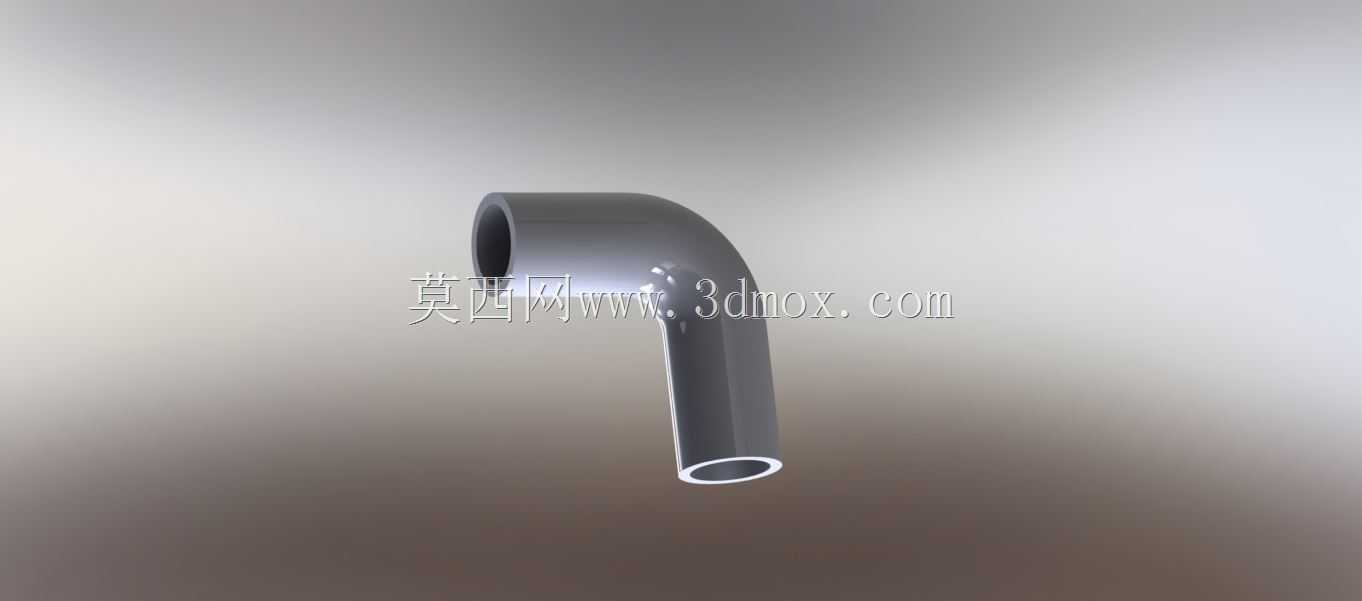

　　在流体输送管路系统的搭建过程中，管路走向的转向衔接是无法避开的设计环节，90度弯管作为最常用的转向连接件，广泛应用在民用给排水、工业液压油路、气动控制回路、化工介质输送等多个场景中，承担着改变介质流向、衔接不同走向直管段的核心作用。这款弯管采用等径圆弧过渡结构，两端接口为标准圆形承插/焊接接口，可与同公称通径的直管段直接匹配安装，无需额外做变径处理，降低管路装配的复杂度。从结构设计逻辑来看，弯管的转弯段采用大曲率半径的圆弧过渡，而非直角折角结构，这种设计能够大幅降低介质流经转向位置时的局部阻力损失，减少介质在转弯处的湍流、涡旋产生，一方面可以降低管路系统的输送能耗，另一方面也能减少高速介质携带杂质对管壁的冲蚀磨损，

　　延长管件的整体使用寿命。弯管的管壁厚度保持均匀一致，转弯段没有出现壁厚减薄或者应力集中的结构缺陷，在建模过程中通过扫掠特征完成整体成型，保证内外壁的圆弧曲率完全同轴，避免出现内壁凸起、流道截面突变的问题。在实际安装场景中，这类弯管的安装边界需要重点考虑转弯半径带来的空间占用，不同于直角接头的紧凑尺寸，圆弧弯管的转弯段会向两个垂直管路方向分别延伸出一定长度，在管路布局设计时需要提前预留对应的安装空间，避免与周边的设备支架、其他管路、墙体结构产生干涉。两端的接口端面做了平齐处理，无论是采用焊接、粘接还是卡套连接的方式，都能保证接口处的密封面完全贴合，减少介质泄漏的风险。从功能特性上看，这款弯管可适配多种流体介质，包括常温清水、液压油、

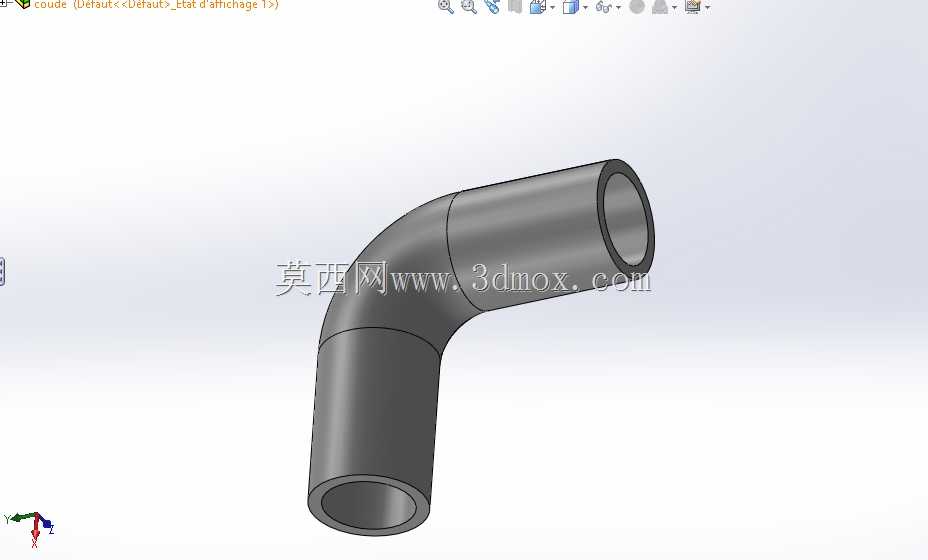

　　压缩空气以及无强腐蚀性的化工流体，适用的压力范围覆盖常规低压到中压管路系统，在气动回路中使用时，光滑的内壁可以减少压缩空气的压力损失，保证气动执行元件的动作响应速度；在给排水系统中使用时，均匀的壁厚可以承受管路内的水压波动，避免长期使用后出现开裂渗漏问题。设计过程中没有额外增设加强筋或者外部加固结构，依靠管壁自身的结构强度即可满足常规工况的使用需求，整体外形简洁流畅，外表面没有多余的凸起结构，在管路排布时可以紧密贴靠安装基面，减少管路系统的整体占用空间。对于三维建模从业者而言，这类弯管的建模重点在于保证转弯段的曲率连续性，以及两端接口的同轴度公差，建模时需要先确定两个垂直方向管路的中心轴线交点，再根据公称通径和转弯半径绘制扫掠路径，

　　通过圆形截面沿路径扫掠生成实体，之后对两端接口的端面做垂直度校准，保证安装后直管段与弯管的轴线完全对齐，避免出现管路错位带来的附加应力。在设备选型匹配时，需要根据管路的公称通径、设计压力、输送介质特性选择对应壁厚和材质的弯管，这款等径90度弯管的通用化程度较高，可适配多数常规管路系统的转向需求，不需要单独定制特殊结构，能够有效缩短管路系统的设计和装配周期。在实际管路维护过程中，这类结构简单的弯管也更便于检修更换，不需要复杂的拆卸工具即可完成替换，降低后期运维的成本。
