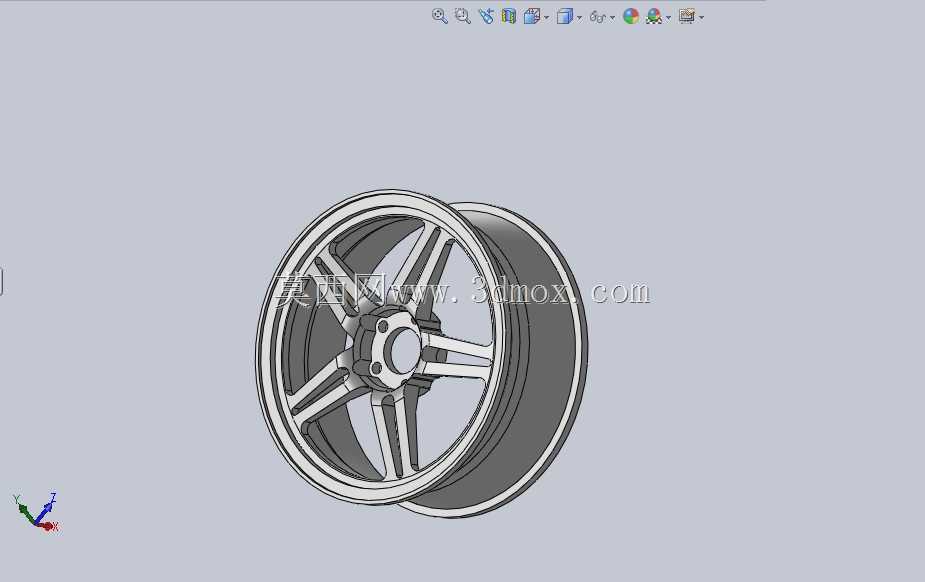

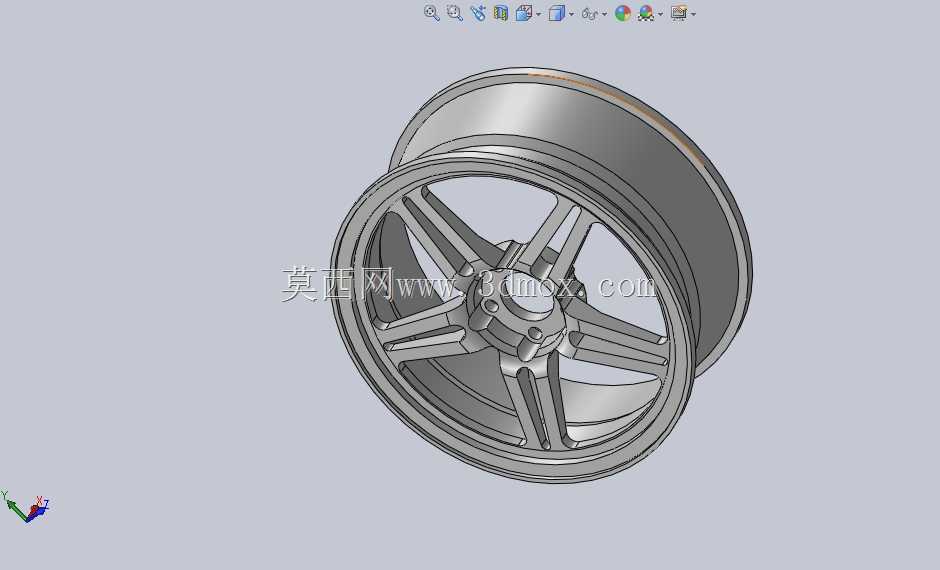

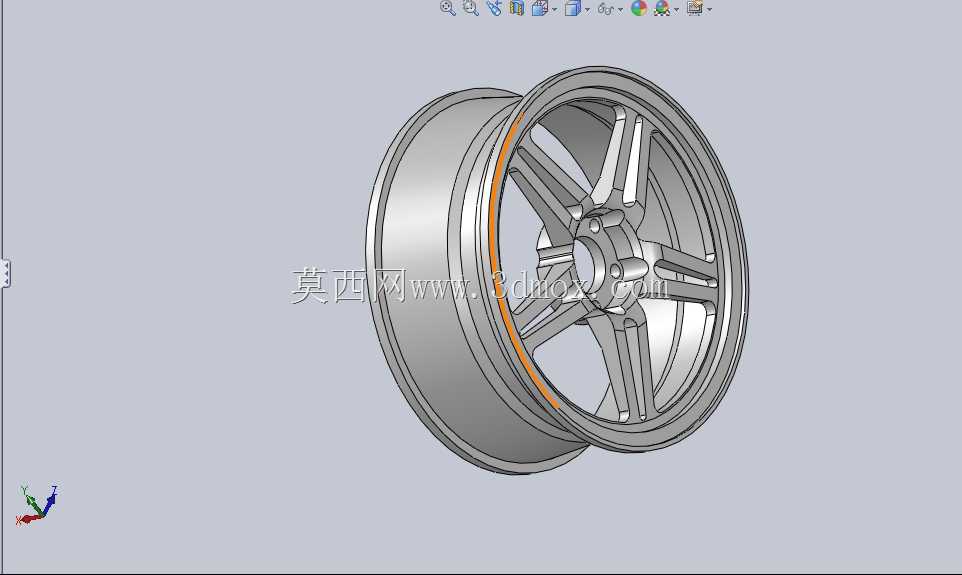

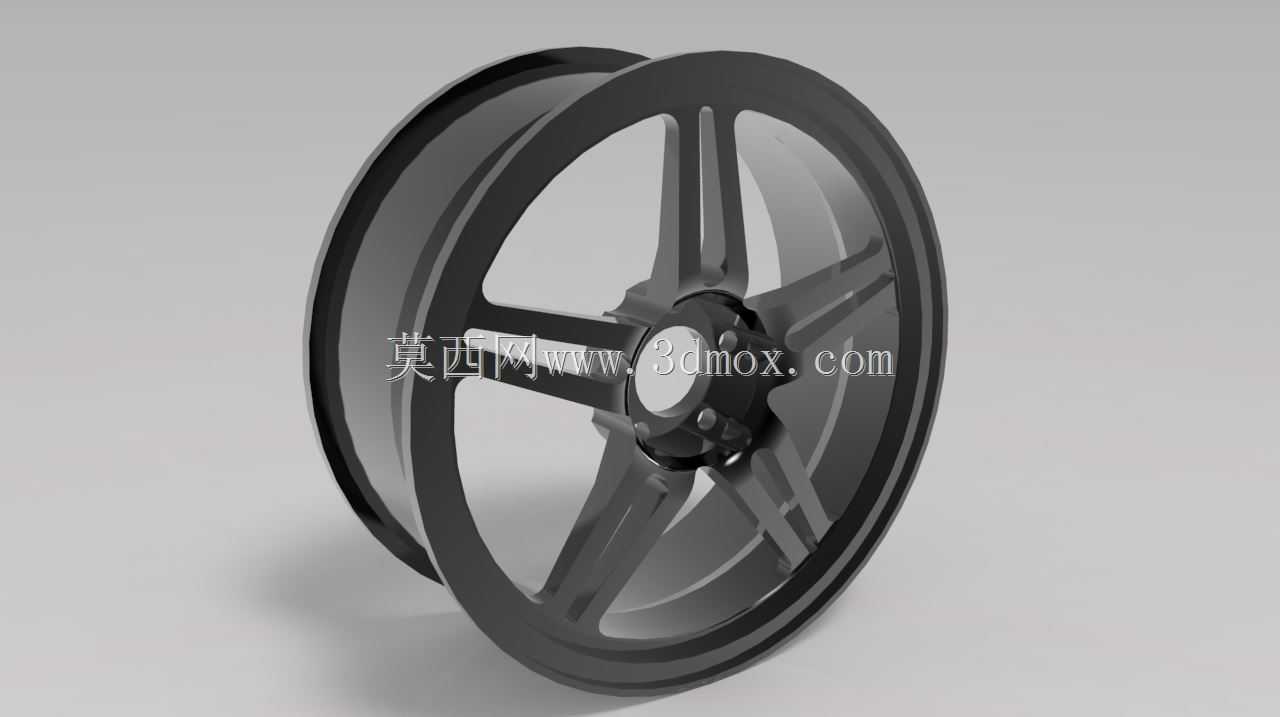

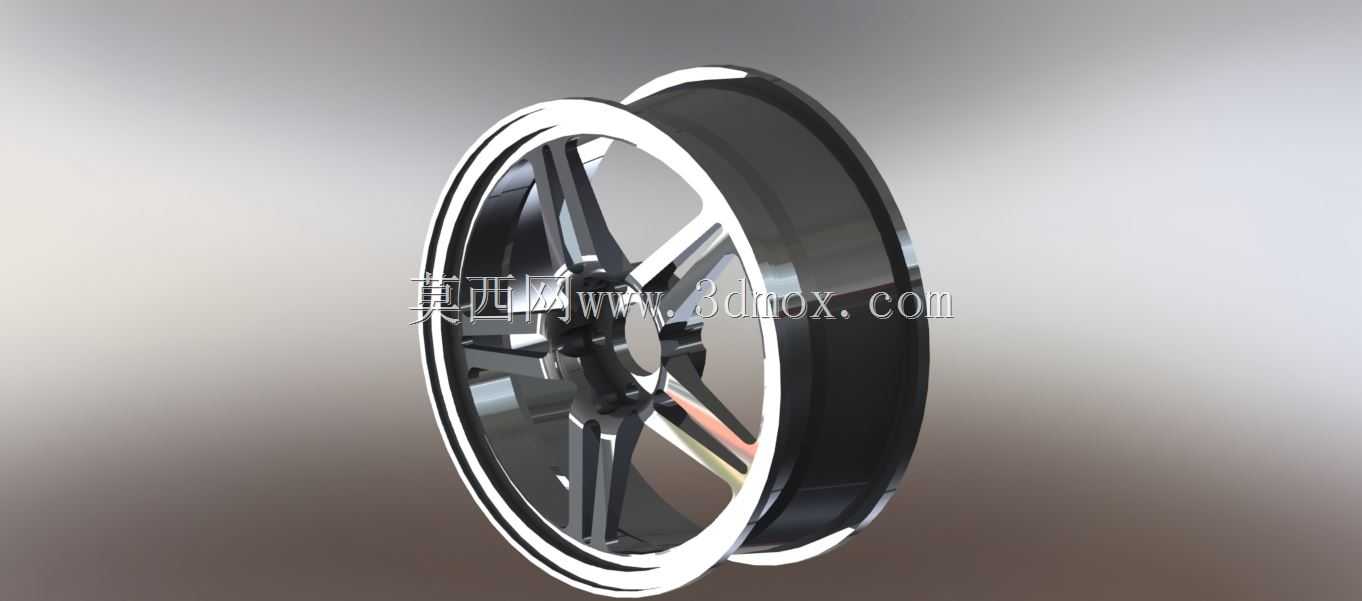

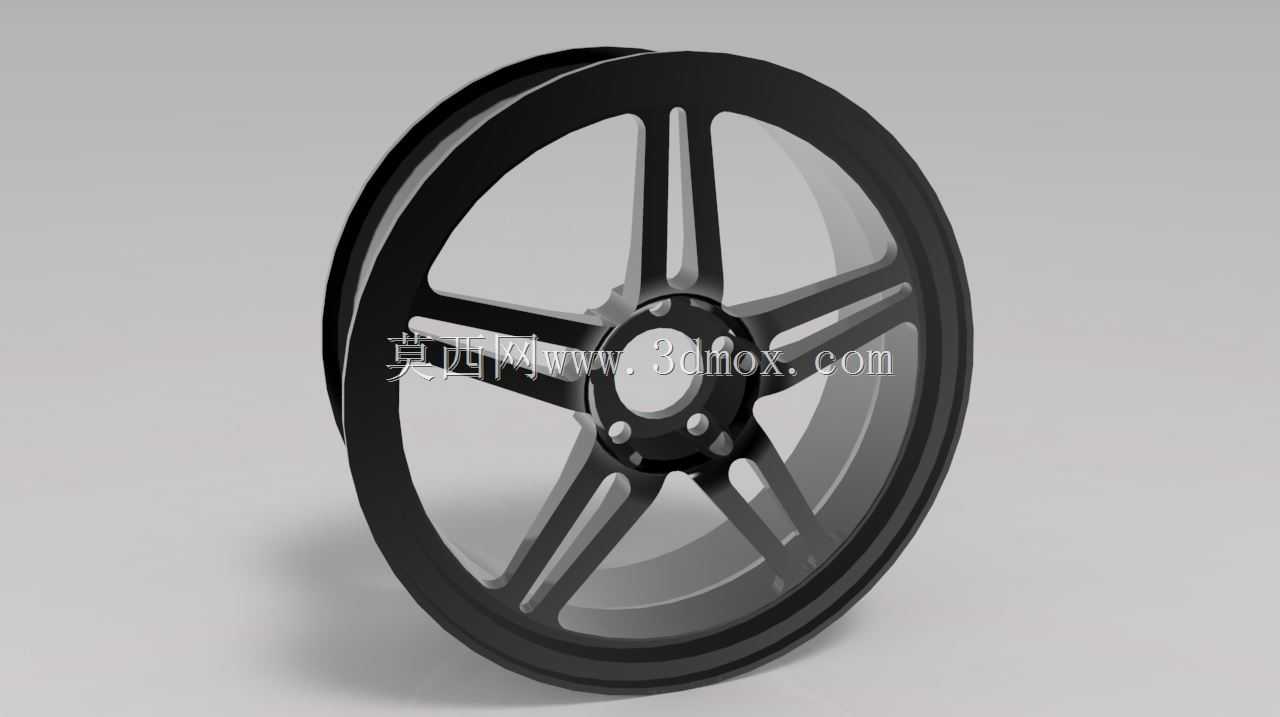

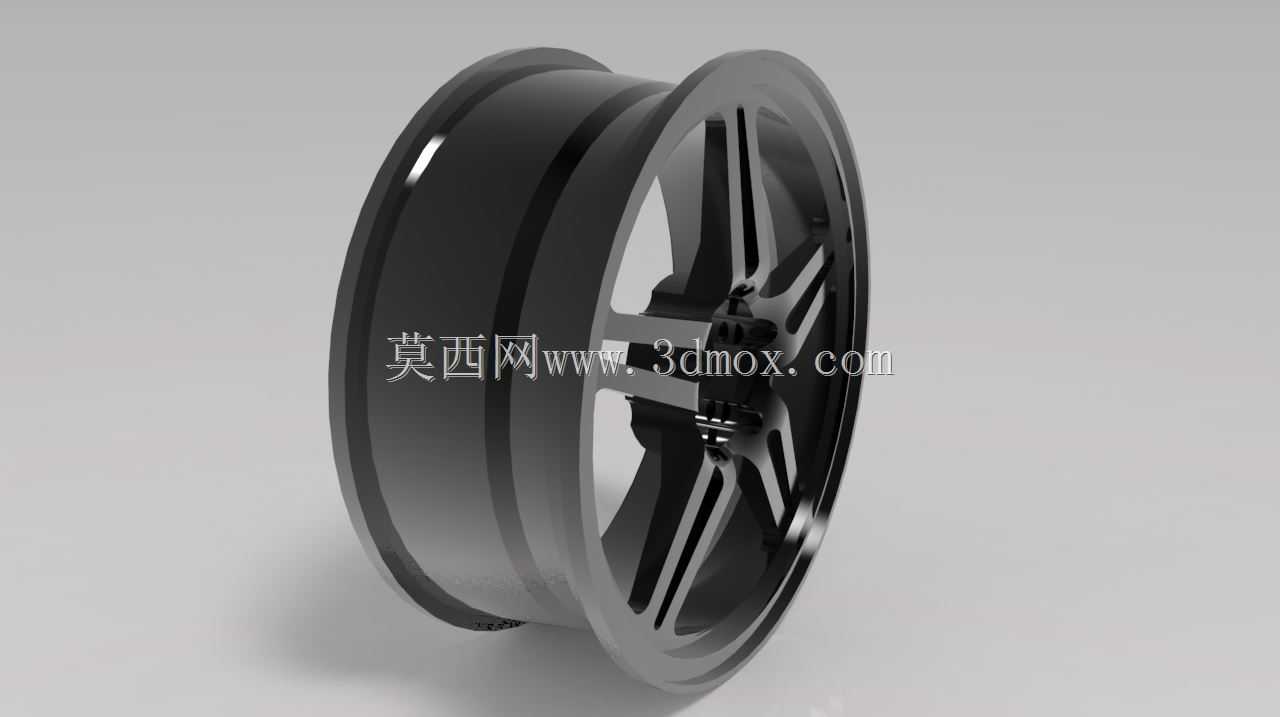

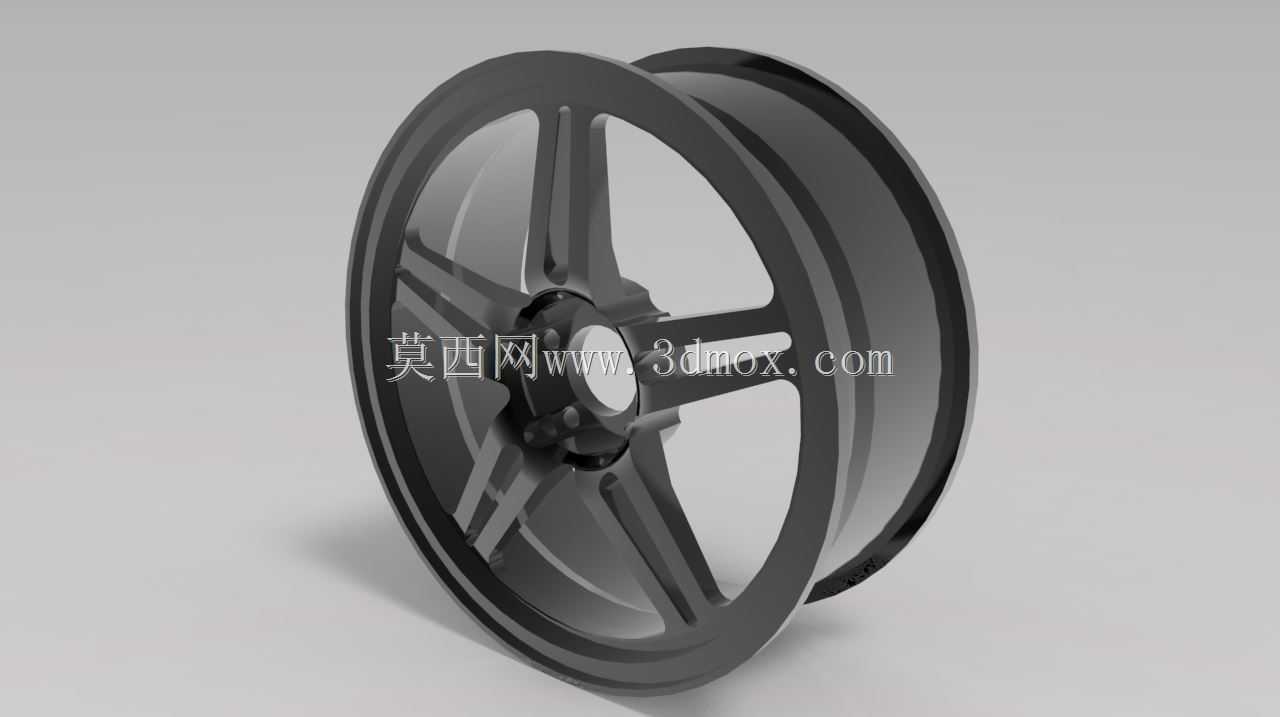

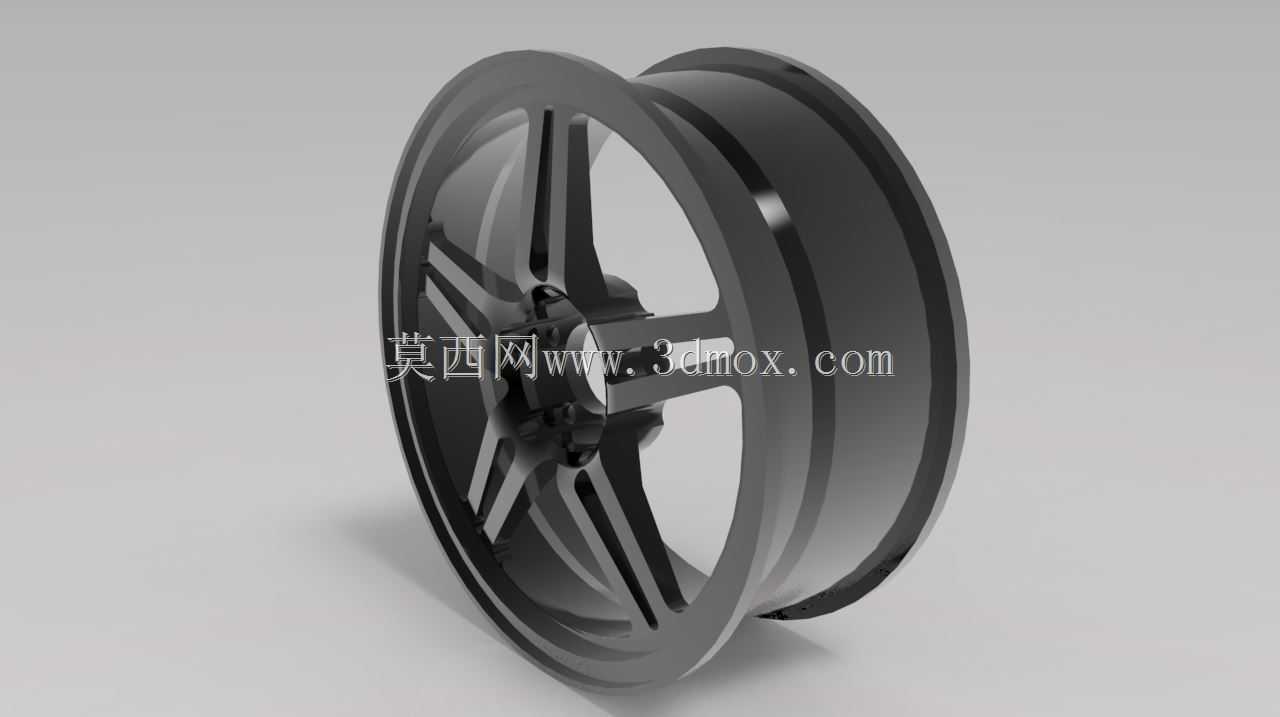

乘用车五辐式铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个五辐式铝合金轮毂的结构设计，首先要兼顾乘用车日常行驶的承载需求与外观质感，不同于商用车的钢制轮毂，铝合金材质的轮毂在减重、散热以及造型可塑性上有明显优势，适配多数紧凑型家用轿车的改装与原厂配套场景。从安装边界来看，这类轮毂的中心孔需要严格匹配对应车型的轴头尺寸，避免出现安装后跳动量超标的问题，PCD节圆直径要对应车轴的螺栓孔分布，通常家用紧凑型车的四孔或五孔布局都能通过调整安装法兰结构适配，轮辋的宽度与直径参数直接决定了可适配的轮胎规格，J值的选取要和轮胎断面宽度匹配，避免出现轮胎脱圈或者异常磨损的情况。设计过程中，轮辐的结构是核心受力部分，

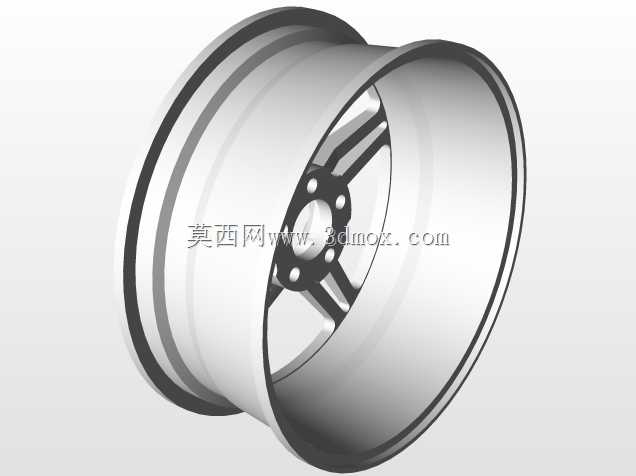

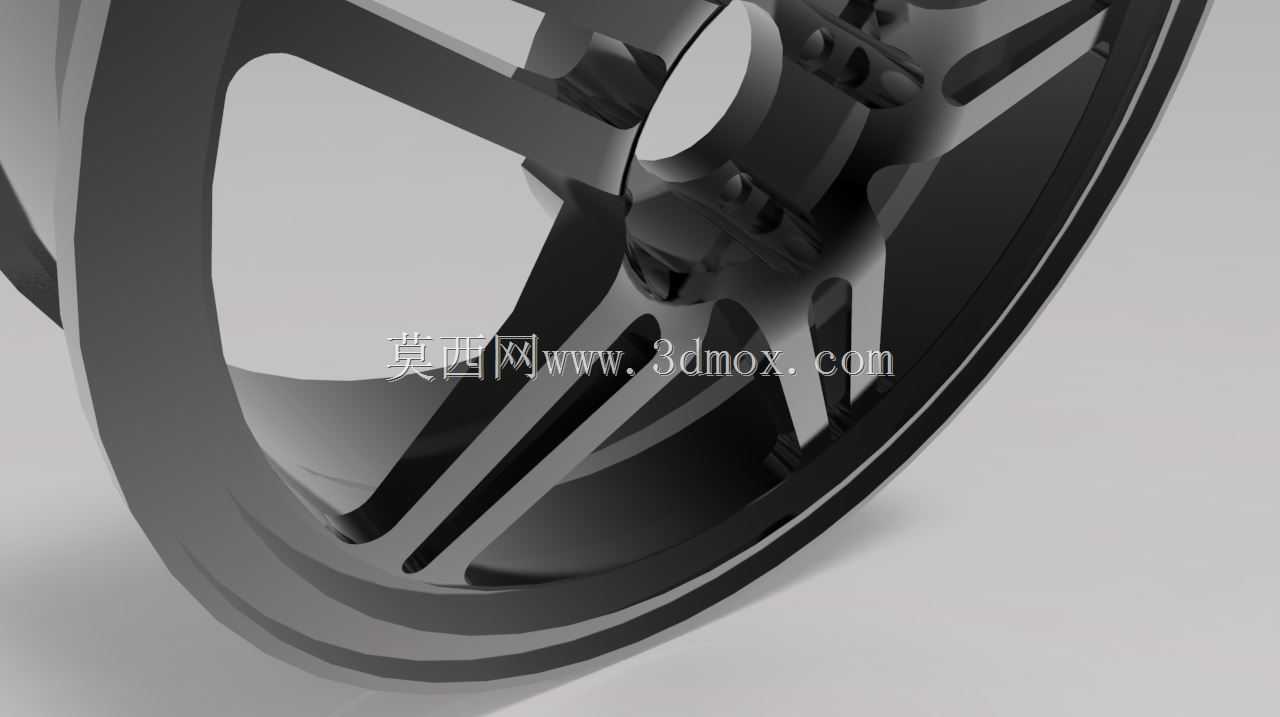

　　五辐的布局并非单纯为了造型，每一根轮辐从中心安装盘向外延伸至轮辋的过渡区域，都做了渐变的壁厚处理，靠近中心安装座的位置壁厚更大，能够承受起步、制动时的扭矩传递，以及过弯时的侧向载荷，延伸至轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能降低整体重量，减少簧下质量，提升整车的悬挂响应速度。轮辋部分的结构设计，要兼顾轮胎的安装便利性与密封性能，轮缘的凸起高度符合乘用车轮胎的装配标准，能够在轮胎充气后牢牢卡紧胎圈，避免高速行驶时轮胎脱开，轮辋中部的槽位深度足够，方便轮胎拆装时调整胎圈位置，降低维修更换的操作难度。从实际使用场景出发，这类轮毂除了满足日常城市铺装路面的行驶需求，轮辐背面的镂空结构也能给刹车系统留出足够的散热空间，

　　车辆频繁制动时，刹车卡钳与刹车盘产生的热量可以通过轮辐之间的空隙快速流通散出，避免刹车系统热衰减，提升行驶安全性。设计时还要考虑动平衡的配重需求，轮辋的边缘预留了平衡块的安装位置，无论是粘贴式还是卡扣式平衡块都能牢固固定，保证轮毂高速旋转时的动平衡精度，减少行驶过程中的方向盘抖动问题。中心安装盘的接触面做了精加工处理，平面度控制在合理公差范围内，安装时能够和车轴轴头完全贴合，避免出现安装应力集中导致的轮毂变形，螺栓孔的位置度公差严格控制，保证每一颗固定螺栓的受力均匀，不会出现单个螺栓载荷过大断裂的风险。轮辐的表面造型做了曲面过渡处理，没有尖锐的棱角，一方面是降低行驶过程中的风阻，另一方面也能减少行驶中带起的碎石磕碰造成的应力集中点，

　　避免长期使用后出现裂纹。不同于多辐条轮毂的密集造型，五辐结构的轮毂在日常清洗维护时也更方便，抹布可以轻松伸到轮辐之间的空隙清理刹车粉尘与污渍。在结构强度校核阶段，需要分别模拟垂直冲击、侧向过弯、紧急制动等多种工况下的应力分布，确保轮辐与轮辋的连接位置应力值低于铝合金材料的屈服强度，预留足够的安全系数，同时还要做径向疲劳与弯曲疲劳的仿真验证，保证轮毂在长期交变载荷作用下不会出现结构失效。轮辋的气门嘴安装孔位置做了加厚处理，避免安装气门嘴时出现开裂，同时位置避开轮辐的遮挡，方便后续充气与胎压检测模块的安装。整体结构的壁厚分布经过多轮拓扑优化，在满足所有强度要求的前提下，将整体重量控制在合理区间，既不会因为过重增加簧下质量影响操控，也不会因为过薄导致结构强度不足。这类轮毂的设计还要考虑和刹车系统的适配性，中心安装盘的凹陷深度足够，能够容纳更大尺寸的刹车卡钳与刹车盘，满足用户后续升级刹车系统的需求，不需要额外加装垫片就可以避开卡钳干涉。轮缘的位置做了轻微的加厚处理，在日常路边停车不小心蹭到路沿石时，不会轻易损伤轮辋的密封面，避免影响轮胎的密封性，小的剐蹭也不会破坏轮毂的整体结构强度。
