卧式底座安装型三相交流感应电机

　　在常规工业产线的动力配套环节，这类卧式交流电机是覆盖场景最广的动力输出部件，从输送线的辊筒驱动、小型风机的叶轮传动，到机床辅助轴的动力输入、农用加工设备的动力源，几乎所有需要恒定转速动力输出的通用工业场景，都能见到同结构电机的应用。不同于伺服电机的高精度定位需求，这类交流感应电机的核心定位是稳定提供持续旋转动力，对过载能力、连续运行温升、安装适配性的要求远高于动态响应指标，因此在结构设计上优先保障长期运行的可靠性，而非极限工况下的动态性能。

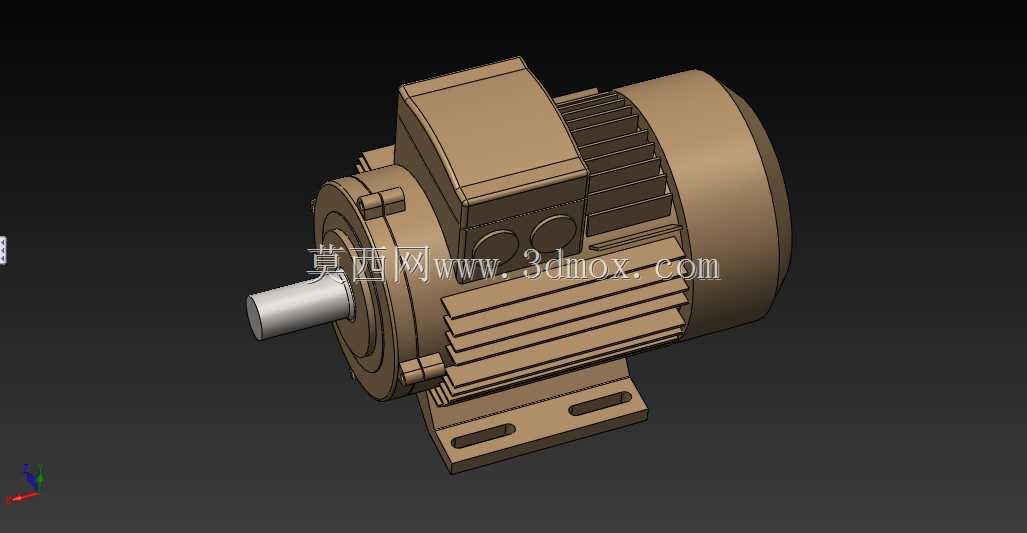

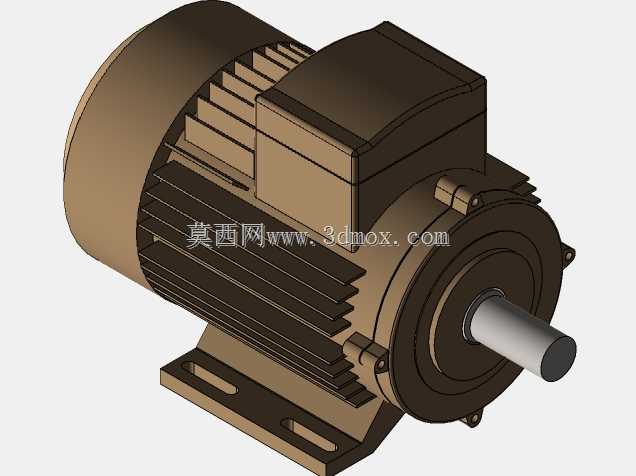

　　从结构设计逻辑来看，整机采用全封闭自扇冷的壳体结构，机壳外侧的平行散热筋沿轴向排布，能够在电机运行时配合尾部的散热风叶，让空气顺着筋条间隙快速带走定子绕组产生的热量，避免连续高负载运行时出现绕组过热绝缘老化的问题。顶部的接线盒采用独立腔体设计，与定子腔完全密封隔离，既可以避免现场布线时线缆接头意外触碰内部带电部件，也能阻挡车间内的粉尘、切削液飞溅进入接线位置造成短路，接线盒预留的两个穿线孔可以适配不同方向的进线需求，减少现场布线的弯折应力。输出端采用标准圆柱轴伸设计，轴端加工有标准键槽，能够直接匹配联轴器、带轮、齿轮等常规传动部件，不需要额外做轴头改制，降低现场安装的适配成本。

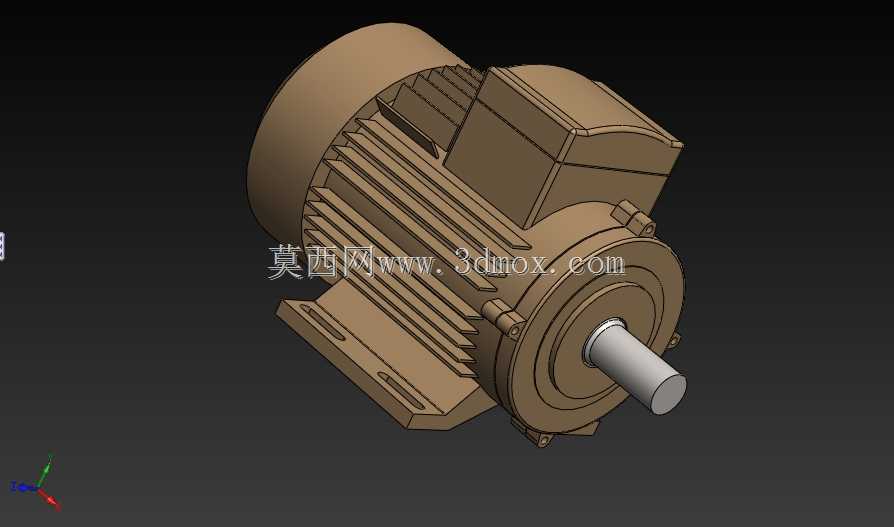

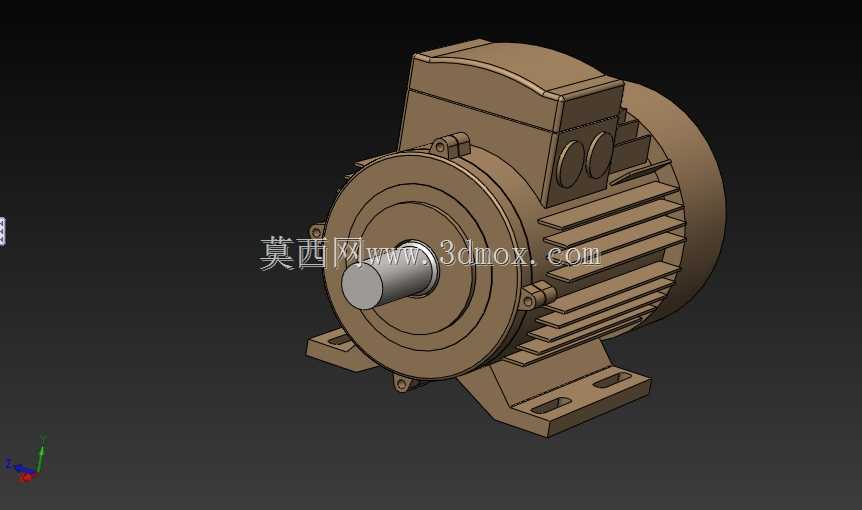

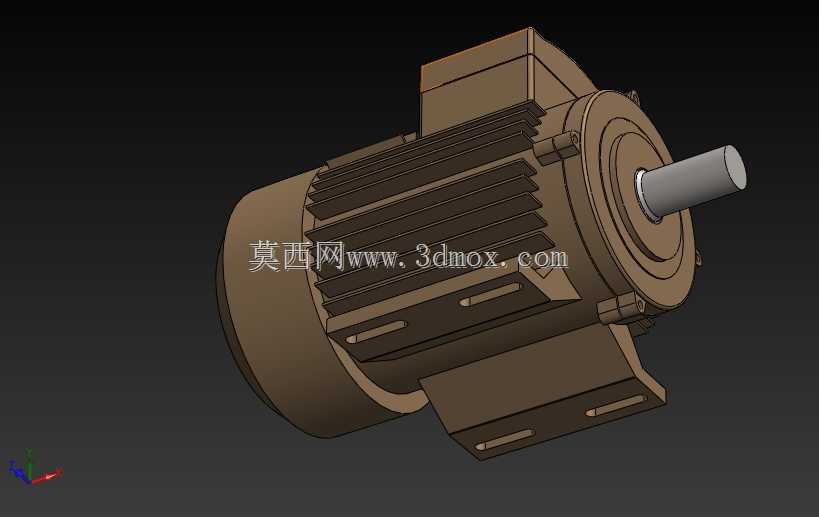

　　安装结构上采用底脚卧式安装形式，四个安装脚与机壳为一体化铸造成型，底脚上的长圆形安装孔可以适配一定范围内的安装中心距偏差，现场安装时不需要严格对准孔位就能完成固定，降低设备机架的加工精度要求。设计时需要重点关注安装面的平面度公差，如果机架安装面存在局部凸起，会导致电机底脚紧固后机壳产生形变，轻则造成定子转子气隙不均出现运行异响，重则导致转子扫膛烧毁绕组，因此建模时安装脚的接触面预留了合理的加工余量标注，方便后续工艺环节做铣平处理。整机的轴向尺寸、径向最大轮廓、轴伸中心到底脚安装面的中心高都严格遵循通用工业电机的安装尺寸规范，能够直接替换同功率等级的同系列老旧电机，不需要对原有设备的安装机架做改动，大幅降低设备维护更换的成本。

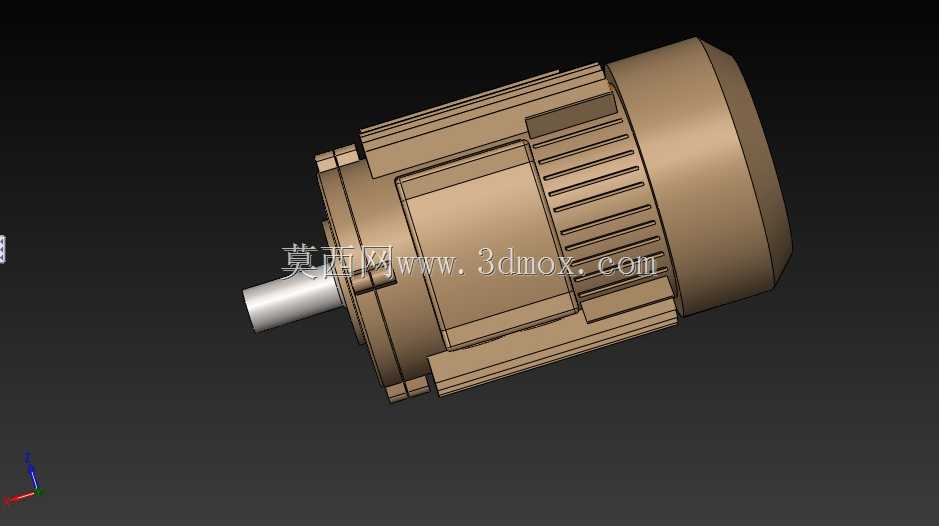

　　建模过程中，对定子壳体的散热筋做了等壁厚处理，既符合铸造工艺的拔模要求，避免铸造时出现壁厚不均导致的缩孔缺陷，也能保证散热面积的最大化。端盖与机壳的配合采用止口定位结构，建模时严格控制止口的配合公差，保证端盖装配后轴承室与定子内腔的同轴度，避免装配后出现轴承偏载导致的寿命缩短问题。尾部的风罩采用镂空结构，既能够保护内部散热风叶不被异物触碰，也不会阻挡散热风道的进风面积，风罩与机壳的连接采用卡扣加紧固螺钉的形式，日常维护时可以快速拆卸清理风叶上积附的粉尘纤维。接线盒内部预留了接地端子位置，符合电气安全规范的要求，能够避免设备漏电时的安全隐患。

　　在实际选型配套时，这类电机的安装边界需要重点关注几个维度：首先是轴伸的径向负载上限，当采用带轮、链轮等悬臂传动结构时，需要校核轴伸的径向受力是否在允许范围内，避免长期过载导致轴头弯曲变形；其次是整机的轴向长度要与设备内部的安装空间匹配，尤其是尾部风罩位置要预留足够的散热进风空间，不能紧贴设备壁面阻挡风道；另外接线盒的出线方向要提前根据现场布线方向调整，避免线缆过度弯折导致的绝缘层破损。建模时所有配合面的公差、安装孔的位置度都按照通用机械设计标准做了参数化设置，设计人员可以直接根据选型的功率等级调整对应参数，不需要重新绘制基础结构，能够大幅缩短成套设备的设计周期。
