工业用电磁耦合传动装置结构模型

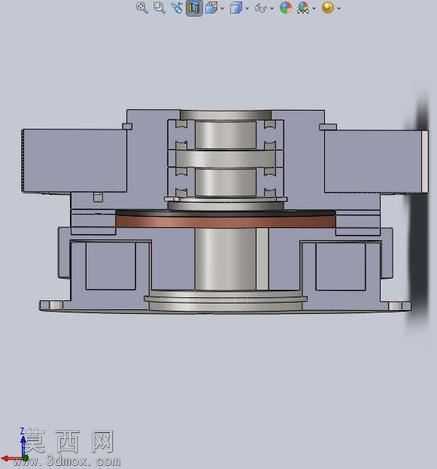

本模型为工业场景应用的电磁耦合传动装置，采用SolidWorks完成全参数化三维建模，整体为同轴回转式装配结构，建模过程严格遵循机械设计的公差配合规范，对所有组成零件进行了独立建模与装配约束校验，确保各部件的同轴度、装配间隙符合实际工业产品的设计要求。从结构设计来看，模型完整还原了电磁耦合装置的核心组成：上部为电磁励磁组件，包含导磁壳体、励磁线圈安装腔、定位轴承组，建模时对轴承的滚动体、保持架、内外圈都做了细节还原，可清晰展示轴承的支撑定位作用；中部为耦合作用的气隙与摩擦传动副，其中棕红色环形部件为摩擦耦合片，建模时赋予了对应的非金属摩擦材质属性，金属部件则区分了壳体的铸铁材质、转轴的合金结构钢材质、导磁部件的电工纯铁材质，不同材质通过渲染时的粗糙度、金属度参数调整实现视觉区分，可直观分辨不同功能的零件；下部为输出端连接结构，包含输出轴、下端盖、密封组件，完整呈现动力输出的连接路径。设计思路上，该模型围绕电磁耦合的非接触传动+摩擦辅助传动的复合功能展开，通过轴向的结构分层，将电磁励磁、动力传递、输出连接三个功能模块独立划分，既保证了电磁回路的完整性，又预留了足够的散热与装配空间，所有法兰连接位、螺栓安装孔都按照标准机械连接件尺寸建模，可直接用于后续的工程图导出、装配模拟演示。渲染阶段采用工程视图常用的等轴测剖面展示方式，通过半剖视角将内部的嵌套结构完整呈现，避免了外部壳体对内部传动结构的遮挡，材质渲染上对金属部件采用哑光金属质感，摩擦片采用半哑光非金属质感，密封件采用橡胶类深色质感，不同零件的视觉区分度高，可清晰观察到各部件的装配关系：励磁组件与输入侧连接，通电后产生电磁吸力带动摩擦副贴合，实现动力从输入轴到输出轴的传递，断电后摩擦副分离切断动力传递，完整复现了电磁耦合器的工作原理结构。模型的所有配合关系都经过运动仿真校验，可模拟轴类部件的回转运动，不存在装配干涉问题，能够直接用于机械设计教学、工业传动部件选型参考、产品结构优化验证等场景，结构细节完整度高，无缺失的关键功能零件，各零件的建模特征保留完整，可支持参数修改调整，适配不同功率规格的电磁耦合装置改型设计需求。
