多鳍片式铝合金散热构件三维设计

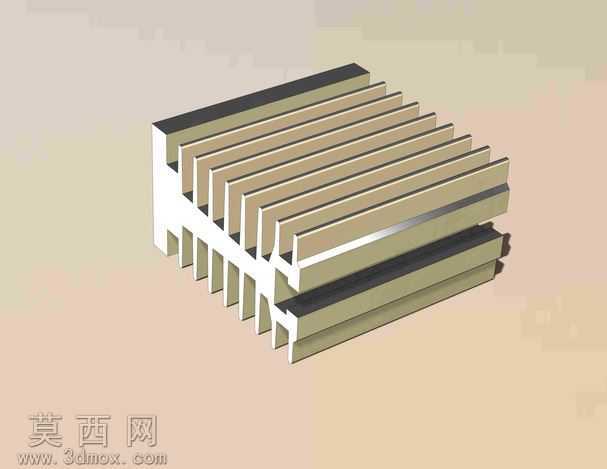

本散热构件采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的工艺可行性与散热性能的匹配度，整体采用对称式多鳍片排布结构，主体基座与上下两组平行鳍片组为一体化成型设计，避免拼接结构带来的热阻提升问题。建模阶段首先完成核心基座的轮廓绘制，根据热流传导路径规划鳍片的排布间距，每一片鳍片的厚度、高度、间距均经过参数化校准，既保证鳍片与空气的接触面积最大化，又预留足够的空气流通通道，避免鳍片过密导致的风道堵塞、散热效率下降问题。鳍片边缘做了微小的倒角处理，既消除建模过程中的尖锐棱角，也符合实际冲压或挤出成型的工艺要求，避免生产过程中出现应力集中导致的构件变形。材质设定上主体采用6063铝合金材质参数，还原铝合金哑光金属的表面质感，鳍片表面做了轻微的阳极氧化质感处理，基座部分与鳍片保持材质一致性，渲染阶段采用柔和的漫反射光源，从45度斜向打光，清晰展现每一层鳍片的层叠结构与间隙，阴影参数调整至柔和过渡状态，避免过重阴影遮挡结构细节。设计思路上围绕被动式散热的核心需求展开，摒弃多余的装饰性结构，所有造型均服务于热传导与热对流效率：上下分层的鳍片组可以同时承接两个不同方向的热源传导，中间的镂空通道可以引导冷热空气形成自然对流，无需额外风扇即可实现稳定的热量散出，基座部分的平整接触面保证与发热元器件的紧密贴合，降低接触热阻。建模过程中对所有结构做了壁厚一致性检查，保证整体构件的重量控制在合理区间，同时兼顾结构强度，避免鳍片过长导致的易弯折问题，每一处结构转折都做了圆角过渡，既优化热流在构件内部的传导路径，也提升构件的结构耐用性。
