用于运动学仿真的简化3D打印设备结构

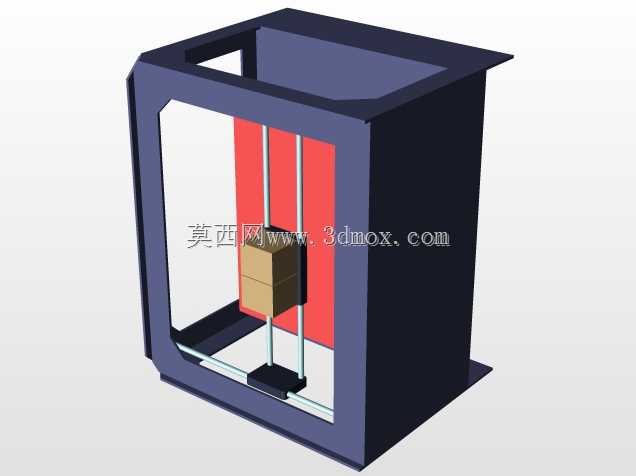

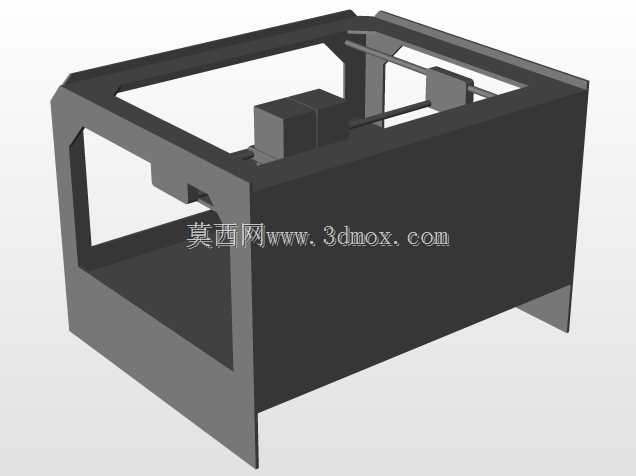

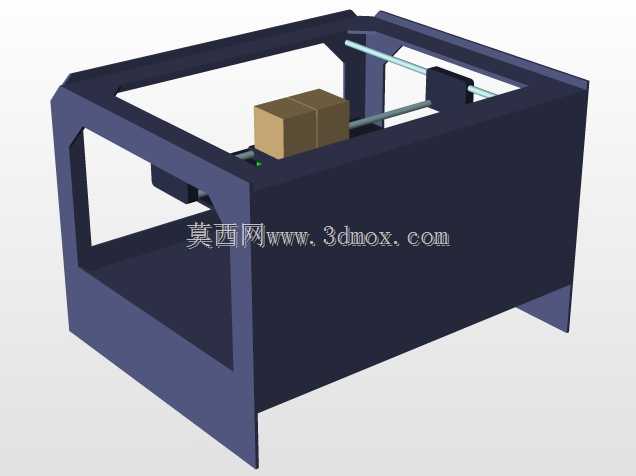

　　在桌面级增材制造设备的研发迭代过程中，运动学特性验证是绕不开的核心环节，很多团队在整机方案敲定前，不会直接投入全细节零件的建模与样机加工，而是先搭建简化的运动学验证模型，快速排查运动干涉、轨迹偏差、行程边界这类基础问题，避免后续细节设计阶段出现颠覆性的结构修改。这套简化结构完全围绕运动学验证的核心需求搭建，没有冗余的钣金覆盖件、走线槽、紧固件这类非运动相关的细节，只保留了参与运动传递、轨迹形成的核心结构单元。从结构组成来看，整体采用箱式龙门承载框架，框架作为所有运动部件的安装基准，自身的刚度预留了足够的设计余量，避免仿真过程中因框架形变导致的运动轨迹计算偏差，框架内部的有效运动空间完全匹配常规桌面级FDM设备的成型幅面，X、Y、

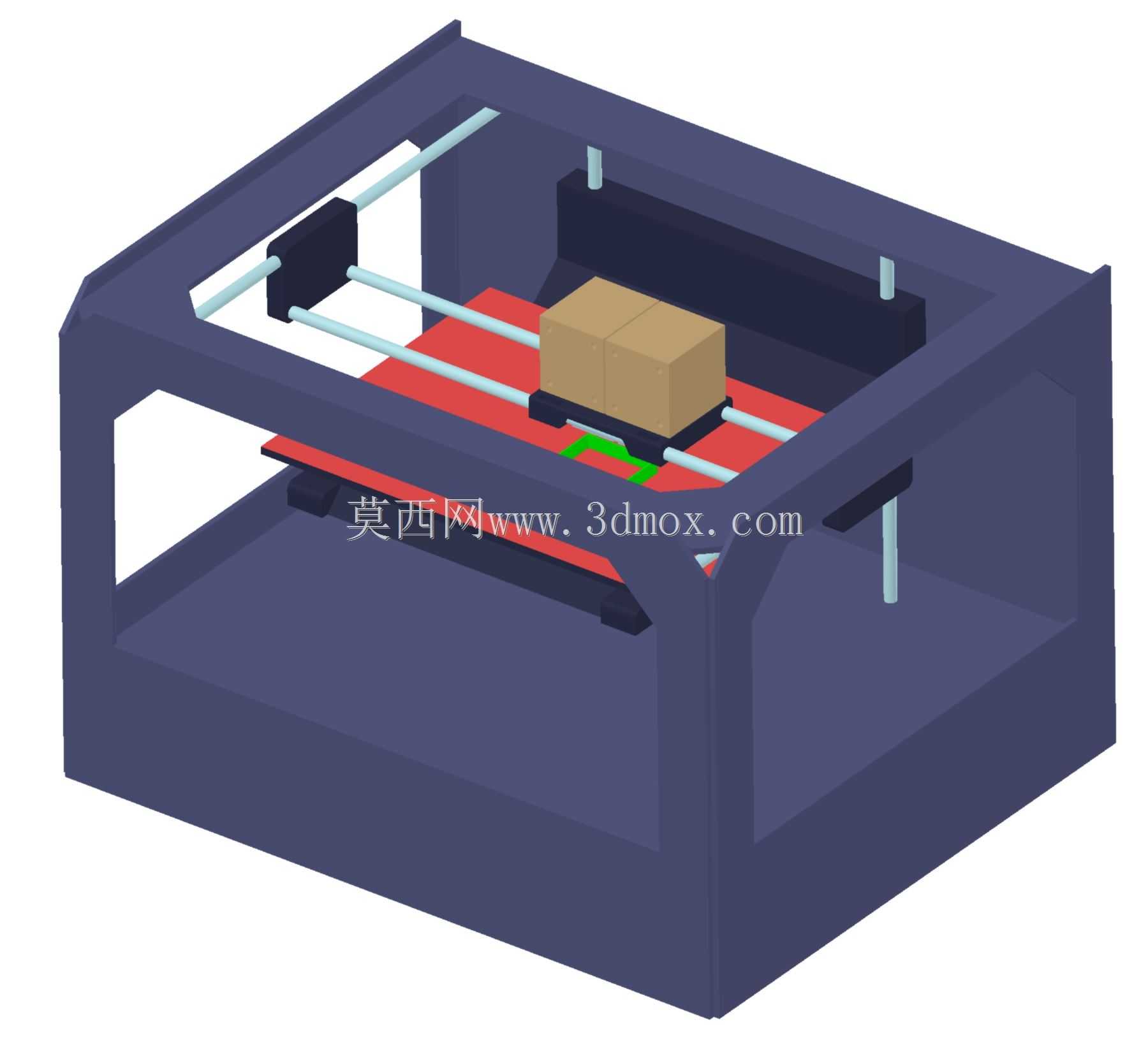

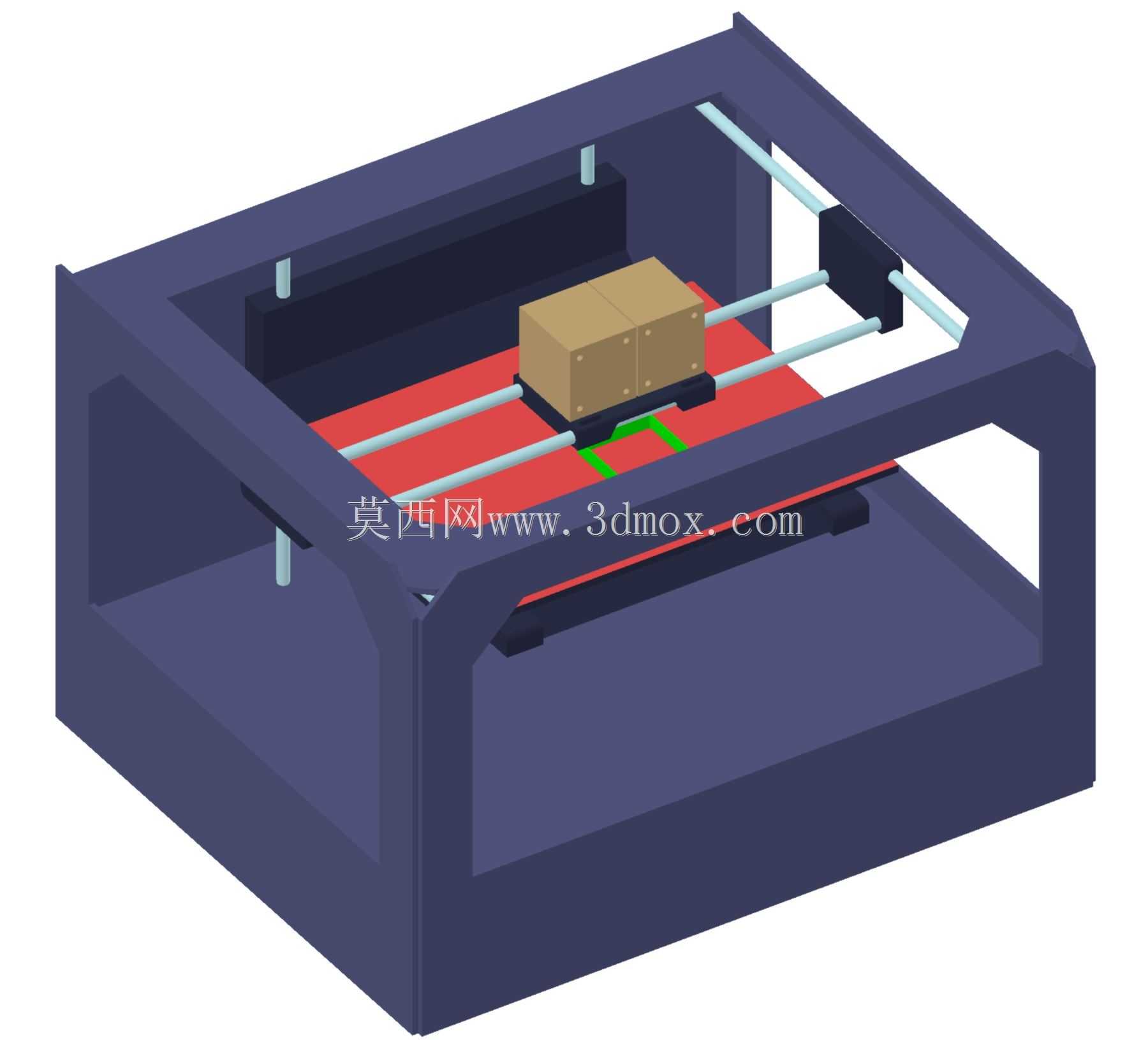

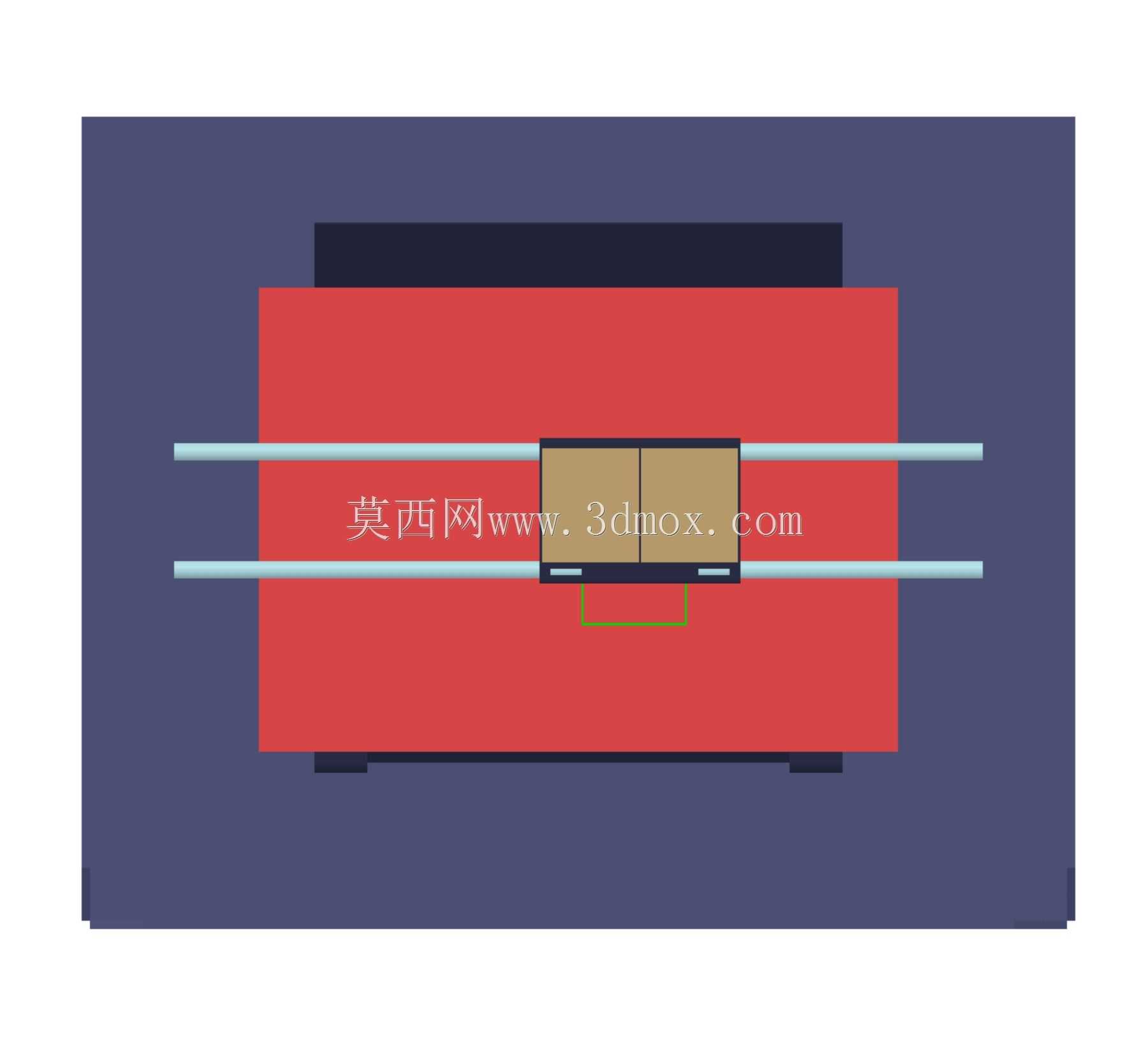

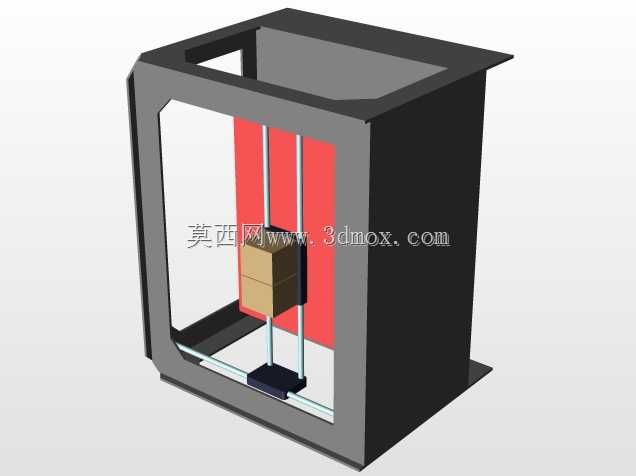

　　Z三个轴向的行程边界按照常规200200200mm的成型尺寸做了限位约束，安装时只需要将框架底部的四个基准面与安装平台贴合固定，即可保证整体坐标系与仿真坐标系完全对齐，不需要额外做复杂的基准校准。模型中保留的核心运动部件包含Z向导向立柱、X向运动横梁、Y向打印床以及喷嘴安装座，两个方形的配重块布置在横梁的上部，用来模拟实际挤出机构的重量负载，让运动仿真过程中的负载条件更贴近真实工况，避免空载仿真得到的运动参数与实际带载运行状态出现过大偏差。红色的打印床作为Y向运动的承载部件，其安装平面的平面度基准按照实际设备的装配要求做了约束，保证喷嘴相对于打印床的运动轨迹计算能够真实反映实际打印过程中的相对位置关系。在实际的工程应用场景中，

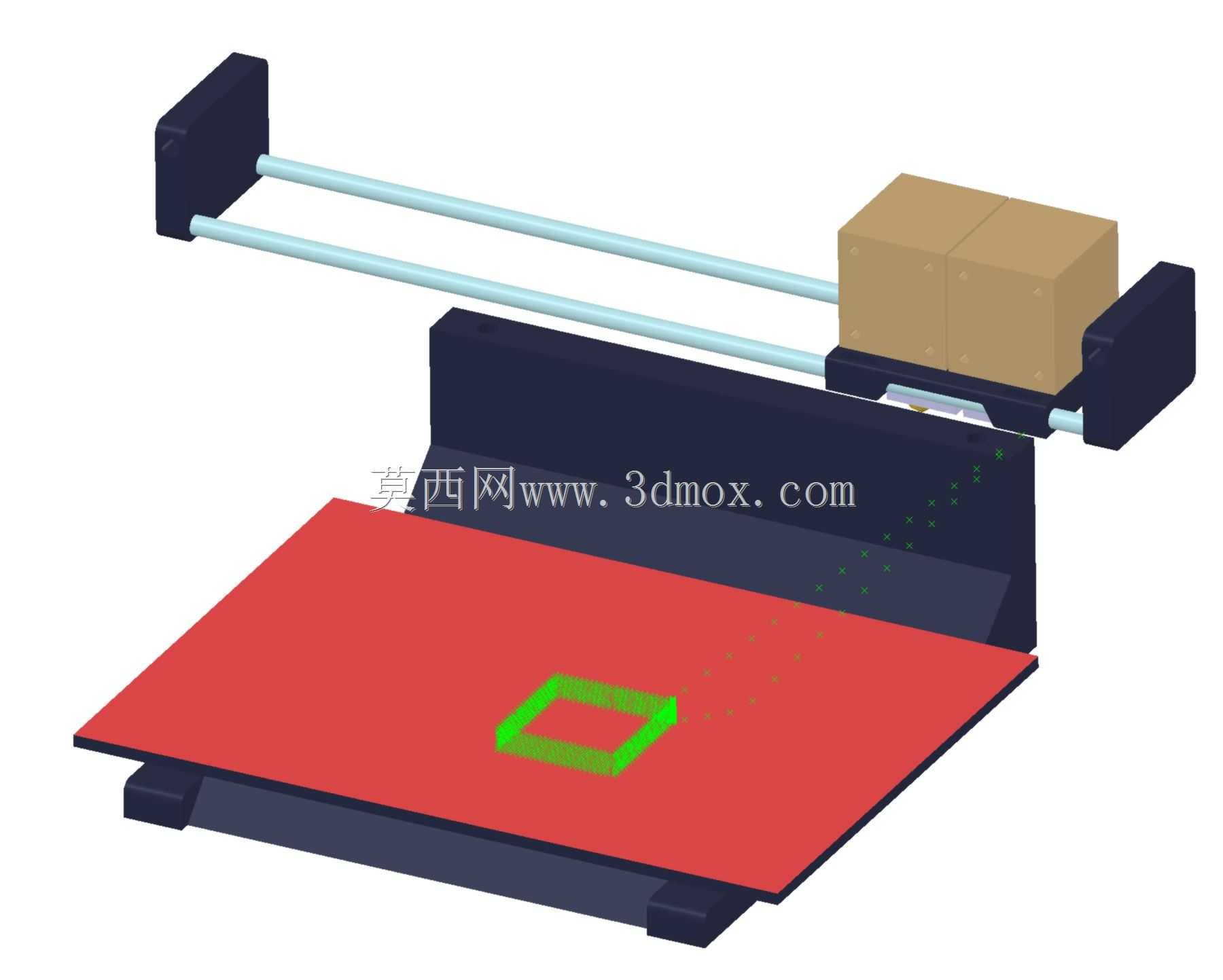

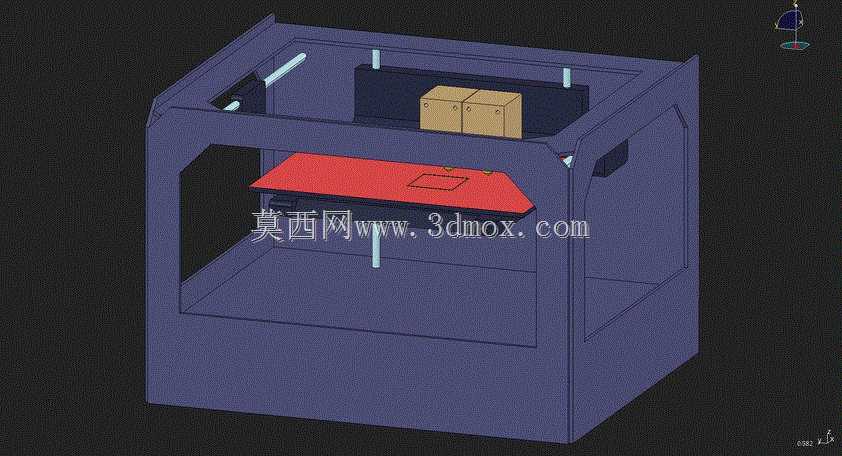

　　这类简化模型主要用于三个方向的验证工作：首先是运动干涉排查，通过给各个运动轴施加符合实际运行速度的驱动参数，模拟全行程范围内的往复运动，快速检查各个运动部件在极限位置是否存在碰撞、剐蹭的问题，比如Z向运动到最高位置时横梁是否会与框架上部产生干涉，Y向运动到最前端时打印床是否会超出框架的前边界，X向运动到左右极限位置时喷嘴安装座是否会与两侧的Z向立柱产生碰撞，这些问题如果等到全细节模型完成甚至样机加工阶段才发现，会产生大量的修改成本。其次是运动轨迹验证，模型中可以直观呈现喷嘴相对于打印床的运动痕迹，这对于验证打印过程中的运动控制逻辑、插补算法精度有直接的参考价值，尤其是在验证异形曲面打印、连续轨迹打印的运动平顺性时，简化模型的仿真计算效率远高于全细节模型，能够快速迭代不同的运动控制参数，观察轨迹的连续性与偏差量。最后是安装边界的确认，通过简化模型可以快速确定设备整体的占地尺寸、各个运动部件的外伸极限，为后续的设备外壳设计、工作台布置提供准确的尺寸依据，比如打印床运动到最前端时的外伸距离，决定了设备前方需要预留的操作空间大小，Z向运动到最高位置时的整机高度，决定了设备放置空间的竖向净空要求。在设计思路上，这套模型完全遵循功能优先的原则，所有非运动相关的结构全部做了省略处理，比如没有建模单独的电机安装座、同步带传动结构、导轨滑块的细节，而是通过运动副的约束直接模拟这些部件的运动传递关系，这样做的好处是大幅降低了模型的复杂度，

　　让运动仿真的计算速度提升数倍，工程师可以在短时间内完成多组参数的迭代验证，不需要把时间浪费在非核心结构的建模与网格划分上。同时，模型的各个运动部件的质量、质心位置都按照实际零件的参数做了等效设置，保证运动仿真过程中的惯性负载、运动加速度特性与真实设备保持一致，不会因为模型简化导致仿真结果失真。在实际的结构设计工作中，很多初级工程师容易陷入细节优先的误区，一开始就把所有的螺丝、螺母、走线结构全部建模完成，等到做运动仿真时才发现核心的运动行程存在干涉问题，不得不推翻大量的细节设计工作，而采用这种先做简化运动学模型验证核心方案，再逐步补充细节的设计流程，能够大幅提升研发效率，减少无效的重复工作。这套模型的结构基准完全与实际量产设备的安装基准对齐，后续在完成运动学验证之后，可以直接在这个简化模型的基础上逐步添加传动部件、钣金结构、电气元件的细节，不需要重新搭建整体坐标系，能够实现从方案验证到细节设计的无缝衔接。对于从事3D打印机结构设计、运动控制算法开发的工程师来说，这类简化运动学模型是方案阶段非常实用的工具，它不需要追求外观的逼真度与零件的完整度，核心价值在于快速、准确地反映设备的运动特性，帮助工程师在设计早期就排查掉核心的方案问题，为后续的详细设计打下可靠的基础。
