航模用六通道飞天接收机结构建模

　　做航模配套结构设计快八年，经手的接收机建模少说也有三四十款，这次复刻的这款六通道2.4G接收机，是固定翼、小型穿越机装机量很高的通用款，建模全程靠游标卡尺逐点测绘，没有参考原厂图纸，所有尺寸都是实机测量反复核对的，装过机的模友拿到手一眼就能认出来。

　　先聊实际应用场景，这类接收机是航模遥控链路的核心终端，不管是入门级固定翼练习机、1:10比例遥控车、小型多旋翼无人机，还是轻量化船模，只要是用2.4G跳频遥控协议的设备，基本都能适配，它的核心作用是接收遥控器发射的射频信号，解码后输出PWM信号给舵机、电调，把操控者的杆量指令转化为执行机构的动作，直接决定遥控链路的稳定性和响应延迟，装机时一般会放在机身重心附近、远离电调与电机的位置，避免强电磁干扰导致信号丢帧。

　　从功能特性来看，这款六通道接收机支持常规的舵机正反向设置、失控保护预设，自带的单根鞭状天线采用2.4G频段谐振长度设计，天线根部做了应力释放结构，装机时可以弯折调整角度，不会因为反复拆装出现芯线断裂的问题；外壳侧面的排针是标准2.54mm间距，直接兼容市面上绝大多数舵机、电调的杜邦接头，不需要额外转接线，排针旁的通道标识做了凹凸刻印，哪怕光线不好的外场装机，靠手指触摸也能分辨通道序号，避免插错线导致的设备失控。

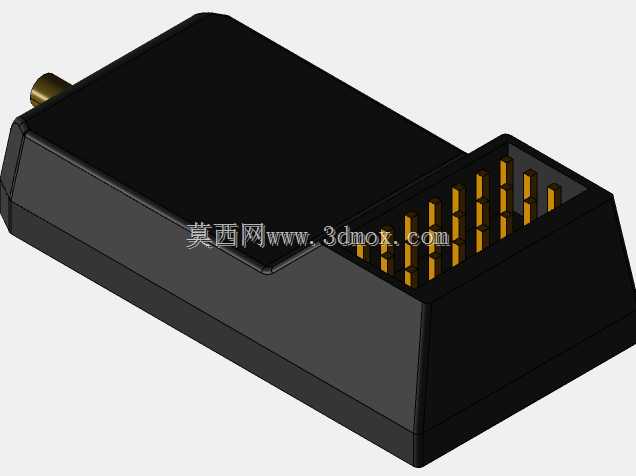

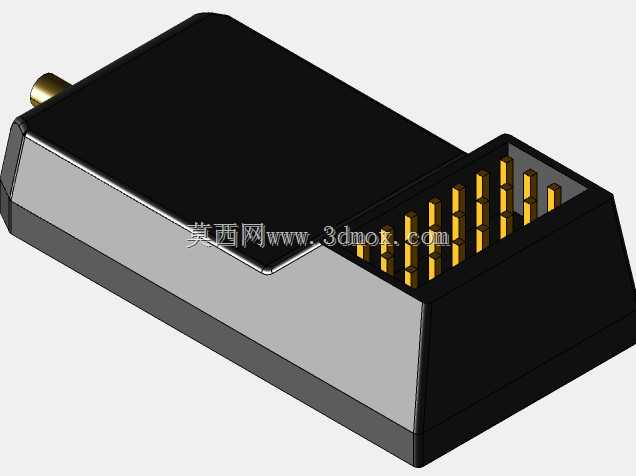

　　建模的时候最先确定的是安装边界尺寸，实机测量下来，主体外壳长宽高分别是35mm、22mm、13mm，这个尺寸是兼顾通道数量、内部电路板布局和装机空间的最优值，既不会因为体积太大塞不进小型穿越机的窄机身，也不会因为过于紧凑导致散热不足、抗干扰能力下降；外壳两侧预留了2mm直径的安装孔位，孔距28mm，可以用M2螺丝直接固定在机身的玻纤安装板上，也可以用泡棉双面胶粘贴固定，两种安装方式的间隙都在建模时做了预留，不会出现孔位对不上、粘胶面不平整的问题。

　　结构设计上，外壳采用上下扣合的结构，没有外露的螺丝，扣合量单边0.8mm，既保证装配后的缝隙均匀，也方便维修时拆开外壳更换内部元件；天线出线口做了R1.5的圆角过渡，避免尖锐棱角割伤天线的屏蔽层，出线位置的橡胶护套和外壳的配合间隙控制在0.1mm，既可以灵活转动天线角度，也能阻挡灰尘、外场飞行时的水汽进入壳体内部；外壳表面做了细微的晒纹处理，建模时还原了0.1mm深度的晒纹肌理，不是光滑的亮面，装机时不容易留下指纹和划痕，也能减少外场阳光照射下的反光，方便调试时观察通道指示灯的状态。

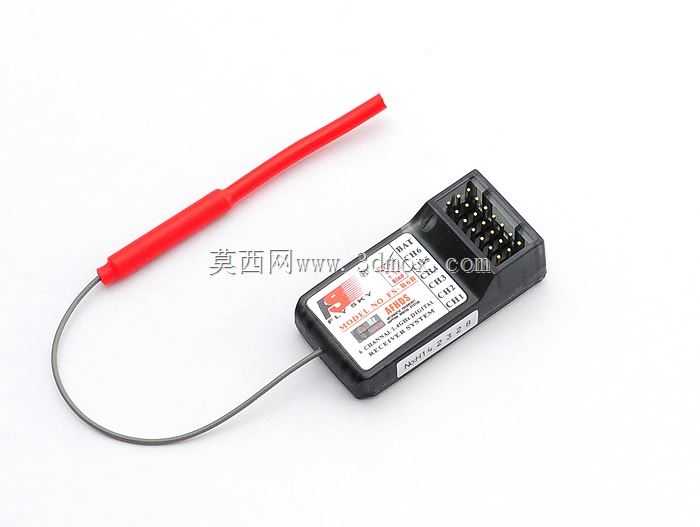

　　建模过程中特意核对了排针的突出高度，排针顶端距离外壳上表面的高度是8mm，这个高度刚好能让常规杜邦头完全插到底，同时不会因为插接过深顶到内部的电路板；指示灯的位置设在外壳靠近天线的一侧，开孔直径3mm，建模时做了0.2mm的沉台，贴半透明的指示灯贴纸后不会出现漏光的问题，外场强光下也能清晰看到对频状态、信号状态的灯光提示。另外天线的红色护套部分长度是42mm，护套末端到外壳出线口的导线长度留了120mm的自然弯曲余量，装机时可以把天线延伸到机身外侧，避开碳纤维机身的信号屏蔽，这个弯曲弧度是按照实际装机时的常见走线形态做的，不是生硬的直线，做装配动画或者装机示意的时候能直接用，不需要再调整天线的形态。

　　很多新手建模容易忽略的细节是外壳的脱模斜度，这款接收机的外壳脱模斜度做了1.2度，所有边角都做了R0.5的圆角处理，既符合注塑生产的工艺要求，也不会在装机时划伤手、割破机身的蒙皮；内部的电路板定位柱高度是2mm，直径1.8mm，和电路板上的定位孔间隙0.1mm，装配时电路板不会出现晃动，也不会因为公差太大装不进去。这些细节都是平时装机、拆修设备时慢慢积累的，不是随便拉个方块加个天线就能做出来的，不管是用来做航模整机的装配模拟，还是做配套的接收机外壳改款设计，这个模型的尺寸精度都能满足实际工程需求，不需要再反复核对实机调整尺寸。
