Hitec连续旋转伺服舵机结构设计

　　在小型自动化执行机构选型与结构适配过程中，连续旋转伺服是很多轻量化运动场景里绕不开的核心部件，这款Hitec连续伺服的三维结构还原，完全围绕实际装机的边界条件搭建，没有做多余的外观美化，所有结构特征都对应实物的装配与功能需求。先从实际应用场景说起，这类连续伺服和常规角度限位舵机的核心差异，是可以实现360度持续旋转输出，既可以作为小型轮式机器人的驱动轮动力源，也能在航模的云台连续转动机构、小型传送带的驱动单元、创意装置的往复旋转工位里承担执行角色，相比普通直流减速电机，它自带的控制闭环可以直接通过PWM信号调节转速与转向，不需要额外搭建驱动调速电路，在紧凑空间的运动方案里能大幅减少布线与电路占用空间。

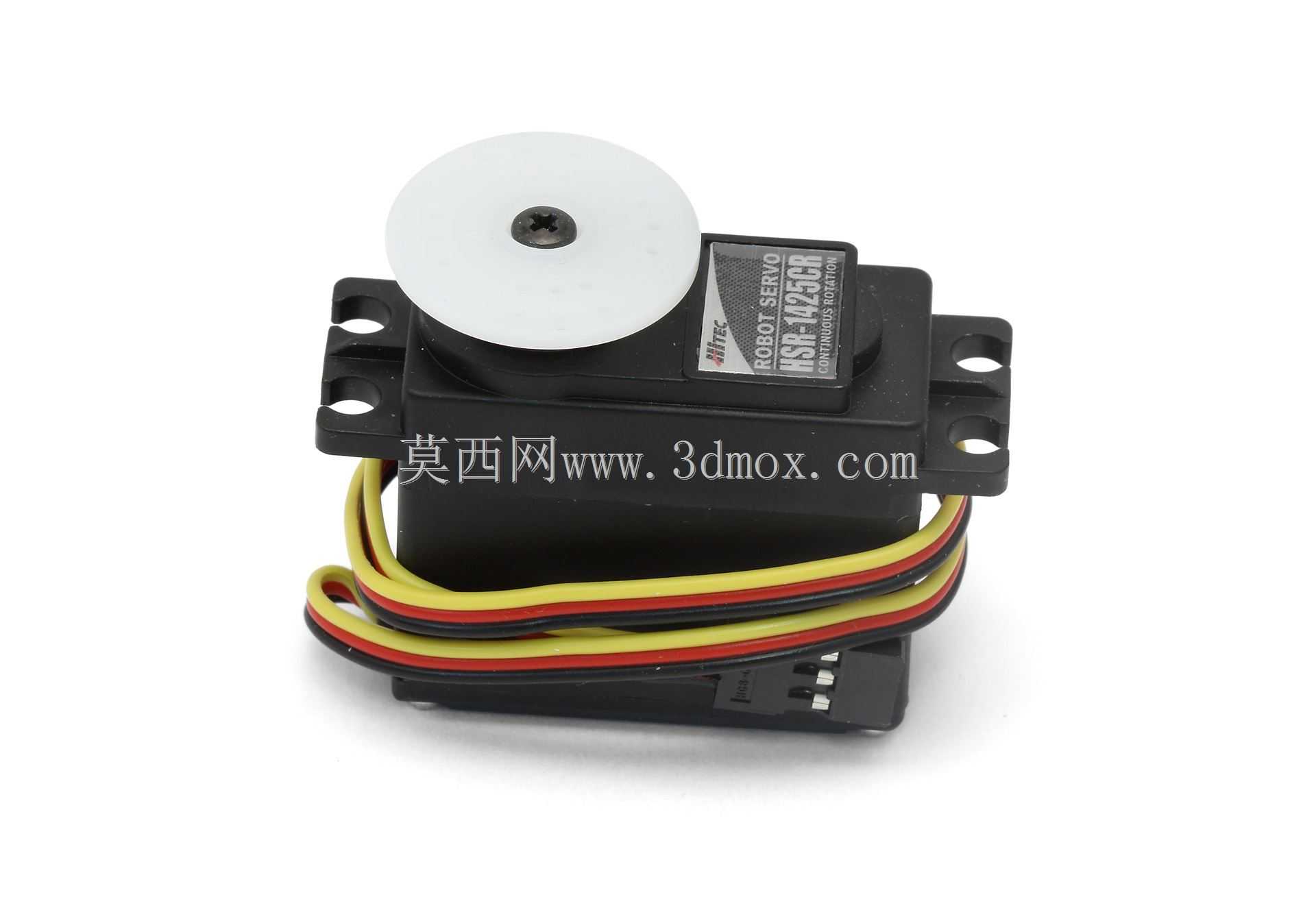

　　从产品功能特性来看，这款伺服的输出端搭配了标准齿盘，齿形规格和同系列标准舵机完全通用，用户可以根据安装需求更换不同形式的摇臂、轮组或者连接法兰，不需要额外做转接结构。机身两侧的安装耳是对称设计的，安装孔位的中心距、孔径都遵循微型舵机的通用安装规范，能直接适配市面上绝大多数标准舵机支架、安装座，在做设备迭代或者旧件替换的时候，不需要重新修改安装位的结构尺寸。出线端采用的是三线式标准接口，线序为信号、电源、地，和常规舵机的接口定义完全一致，接线时不需要做线序调整，能直接对接主流的舵机控制板、单片机IO口，降低了接线出错的概率。

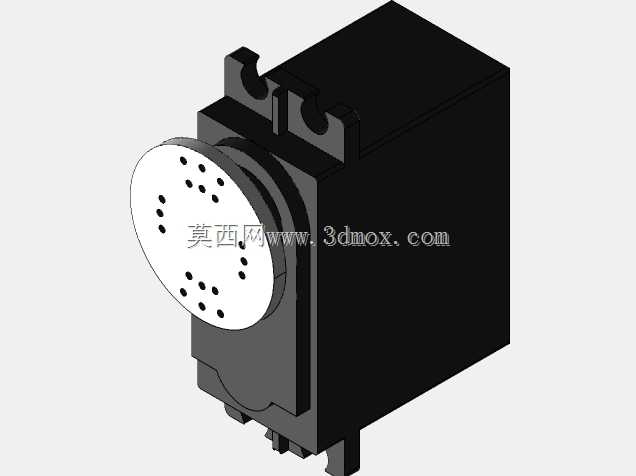

　　设计思路上，整个模型的结构拆分完全按照实物的装配层级来做，外壳的上下盖扣合结构、内部减速齿轮组的定位槽、电机与控制板的安装位、输出轴的轴承支撑位都做了1:1还原，没有省略内部的装配细节。做结构设计的时候，如果需要把这款伺服集成到自己的设备里，可以直接调用这个模型做干涉检查，比如安装耳和设备支架的贴合度、输出齿盘和外接负载的连接间隙、出线位置的线缆弯折空间都能在装配环境里直接验证，不用等实物买回来再测尺寸，能大幅缩短样机开发的周期。外壳的边角做了圆弧过渡处理，既避免了装机时的锐边磕碰，也能在紧凑安装空间里减少和周边结构的剐蹭，外壳上的标签位做了下沉处理，贴标后不会突出外壳表面，不会因为标签凸起影响安装贴合度。

　　外形尺寸与安装边界方面，这款伺服的机身主体为矩形结构，长宽高尺寸符合标准微型舵机的尺寸规范，输出轴的中心高度、安装耳的厚度、安装孔的沉头深度都和实物完全一致，输出齿盘的顶面到机身底部的高度差控制在常规舵机的标准范围内，搭配不同厚度的安装支架时不需要额外加垫片调整高度。输出轴的径向跳动量在结构设计时预留了合理的配合间隙，既保证转动顺畅，也不会因为间隙过大导致输出端晃动，在做精度要求不高的连续旋转传动场景里，这个间隙量刚好能抵消加工和装配带来的误差，避免出现卡滞。线缆的出线位置在机身侧面靠近端部的位置，出线方向和输出轴轴向垂直，在布线时可以顺着安装支架的走线槽排布，不会因为线缆弯折半径过小导致线芯断裂，模型里也还原了线缆的自然弯折形态，做布线仿真的时候可以直接参考线缆的占用空间，避免和周边结构出现挤压。

　　很多工程师在做小型机器人或者创意装置结构的时候，经常会忽略舵机的实际安装边界，比如安装耳的倒角、输出齿盘的最大外径、线缆接头的尺寸，这些细节如果在建模时没有考虑到，很容易在实物装配时出现干涉，导致需要二次修改结构。这个三维模型把这些容易被忽略的细节都做了还原，比如安装耳上的安装孔周边的注塑加强筋、输出轴根部的防尘凸台、外壳合模线的位置，这些细节虽然不影响核心功能，但在做高精度装配的时候，往往就是这些小地方导致装配不上。另外，连续旋转伺服的输出扭矩和转速匹配是选型时的重点，这个模型的重量参数也和实物一致，在做整机重心测算的时候，可以直接把模型的质量属性代入，不需要额外估算重量偏差，对于小型移动机器人这类对重量敏感的设备来说，准确的重量参数能帮助更好地配平重心，提升运动稳定性。
