92毫米轴流风机金属防护网结构设计

　　在工业电控柜、通讯基站设备、小型工控机箱、桌面级散热模组这类需要主动风冷散热的场景里，轴流风机的外露旋转扇叶始终是安全隐患的高发点——运维人员调试时误触、设备内部走线松脱剐蹭扇叶、外界杂物落入风道打坏扇叶，都是现场运维里反复出现的问题，这款适配92毫米规格轴流风机的金属防护指网，就是针对这类痛点设计的功能性防护配件。

　　从实际安装边界来看，这款防护网的整体外轮廓尺寸完全匹配市面主流92mm见方安装孔位的轴流风机，四个端部的挂耳式安装环，刚好对应风机四角的安装螺丝位，不需要额外打孔改位，直接套在风机安装螺丝上就能和风机同步固定在机箱面板或者设备安装架上，安装环的内径预留了常规M3、M4风机安装螺丝的穿入间隙，不会出现孔位错位、螺丝卡滞的问题，网体整体厚度控制在3毫米以内，安装后不会额外占用过多风道外侧空间，对于机箱内部安装间隙紧张的紧凑结构设备十分友好。

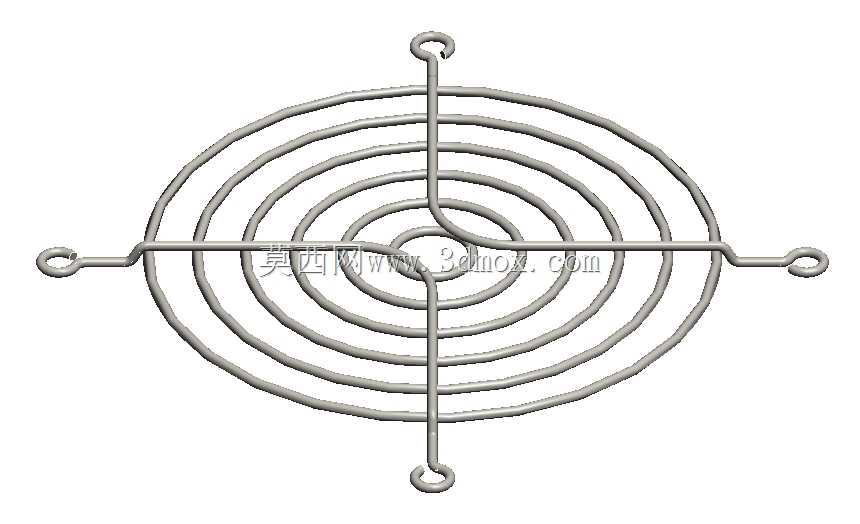

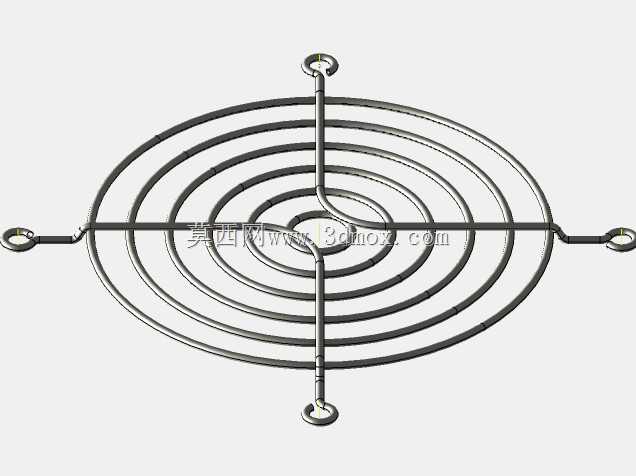

　　结构设计上，这款防护网采用同心圆金属丝绕制加交叉加强筋的组合结构，同心圆环的金属丝直径选用1.2毫米的冷拔铁丝，表面做电镀防锈处理，圆环的间距控制在8毫米以内，这个间隙尺寸刚好能防止成年人手指误入接触到旋转扇叶，满足电气设备外露旋转件的防护安全要求，同时不会因为网丝过密大幅阻挡风道进风面积，经过实际风阻测试，这款网罩安装后的风道风量损失控制在5%以内，几乎不会影响风机本身的散热效率。四根交叉布置的加强筋从中心位置辐射延伸到四个安装挂耳处，和每一圈同心圆环做电阻焊固定，焊接点打磨平整无毛刺，既保证了整个网体的结构强度，在受到外力挤压的时候不会出现网丝变形脱焊的情况，也避免了焊接凸起影响安装平整度。

　　从功能特性来说，这款金属防护网相比塑料材质的同规格防护网，耐高温性能更强，在风机长期运行吹出热风的工况下，不会出现塑料老化变脆、高温变形的问题，哪怕是在工业设备周边环境温度达到60摄氏度的场景下，网体的结构强度依然能保持稳定，同时金属材质的网体还能起到一定的电磁屏蔽辅助作用，对于机箱内部的电磁兼容设计有小幅增益。网体中心的内环直径刚好避开风机轴芯的位置，不会和风机的轴端盖产生摩擦干涉，安装后网体和风机扇叶之间预留了2毫米的安全间隙，哪怕风机运行时出现小幅的轴向窜动，也不会剐蹭到网丝产生异响。

　　在实际选型适配的时候，这款防护网除了适配常规的92毫米轴流散热风机，也可以用在同尺寸的通风口防尘棉固定、设备散热格栅的加强防护场景，比如小型电源设备的通风口处，加装这款网罩之后可以阻挡体型较大的虫类、杂物进入设备内部，同时不影响通风散热效果。设计建模的时候，每一圈同心圆环的螺距、加强筋的折弯角度都做了参数化处理，调整圆环直径、金属丝直径、安装挂耳的尺寸，就可以快速衍生出80mm、120mm等其他常规风机规格的防护网模型，适配不同的设备散热防护需求，建模过程中特意对焊接位置的贴合面做了共面处理，后续做有限元结构受力分析的时候，可以直接导入模型划分网格，不需要额外做几何修复，能大幅缩短同系列产品的设计迭代周期。
