大尺寸蜗杆传动式软管紧固卡箍结构

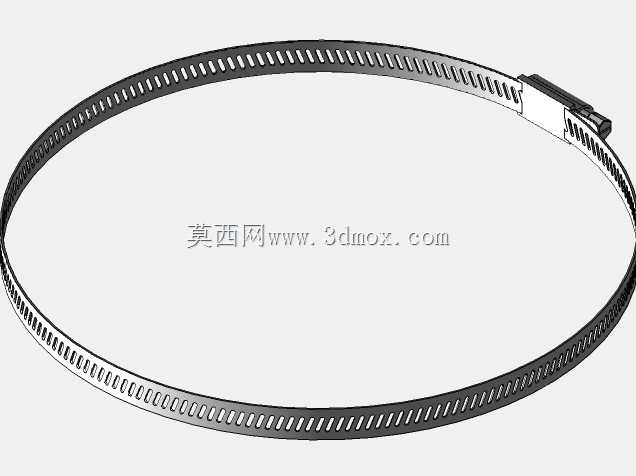

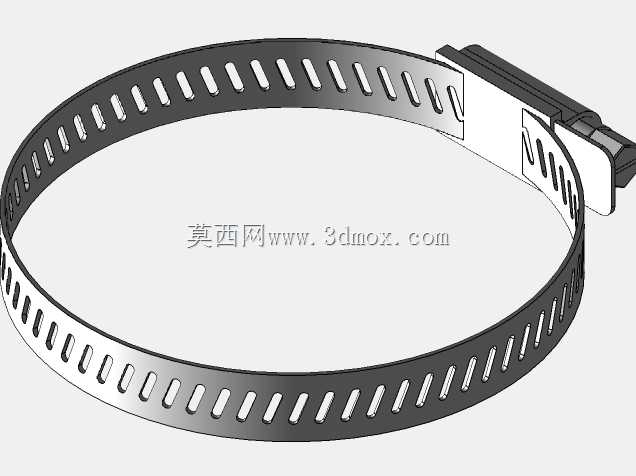

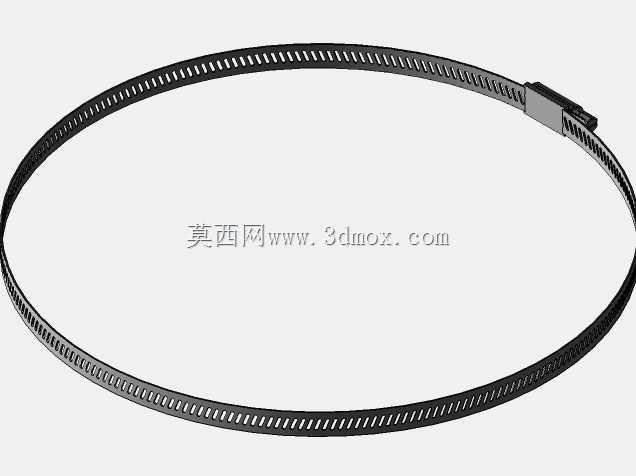

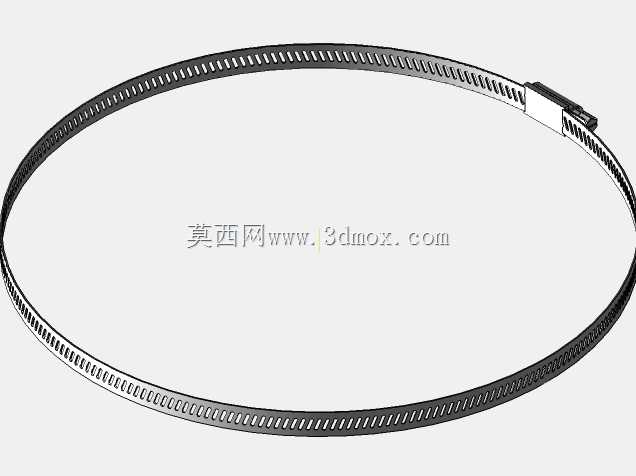

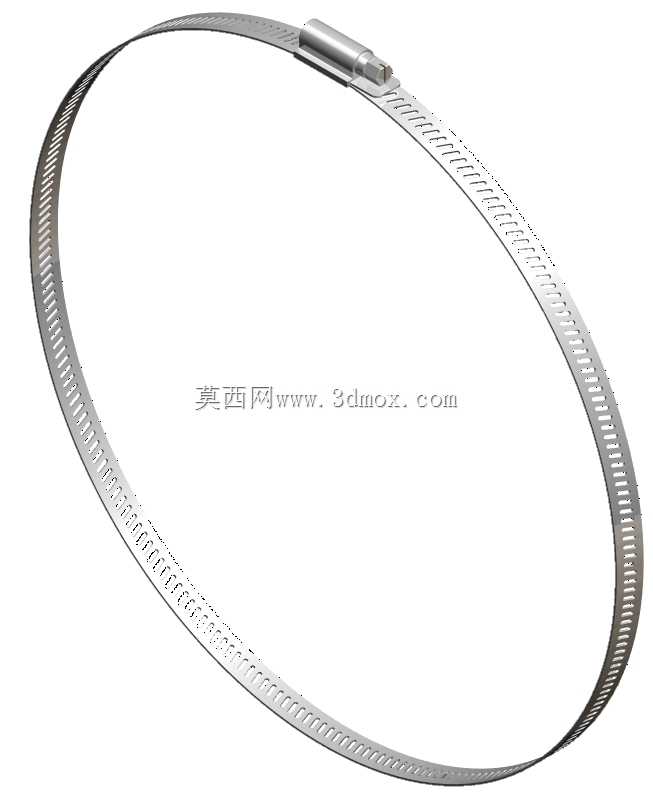

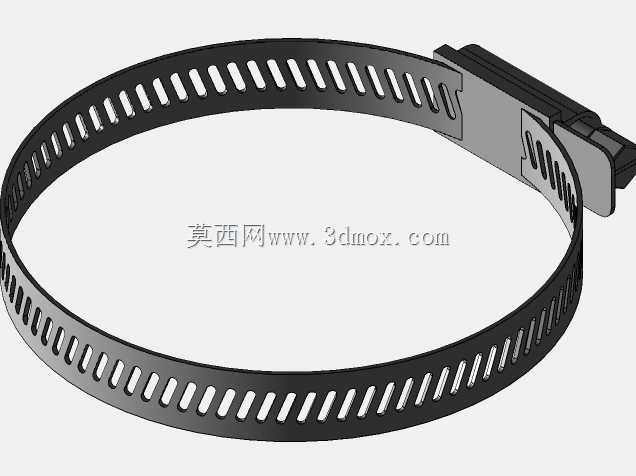

　　在流体输送管路的布设场景中，不管是工业生产车间的压缩空气支路接驳、农用灌溉管网的软管对接，还是车用散热系统、通风除尘管路的软连接固定，都需要可靠的紧固部件来保证管路衔接处的密封性能，避免介质泄漏或者管路受压脱落，蜗杆传动软管卡箍就是这类场景中应用极广的一类紧固零件。这类卡箍的核心功能是通过环绕式的抱紧力，将套接在硬管接头上的软管外壁均匀压紧，填补软管与接头之间的装配间隙，在管路承受内部介质压力、外部拉扯振动的工况下，依然能维持稳定的连接强度，相比传统的铁丝捆扎、喉箍扎带固定，蜗杆传动结构的卡箍可以实现更精准的抱紧力调节，适配的管径范围更宽，拆装重复利用率也更高。从结构设计逻辑来看，这款卡箍采用了一体式不锈钢带环身设计，

　　带身内侧冲制有连续的等距啮合齿槽，和头部的蜗杆构件形成蜗轮蜗杆啮合副，当使用螺丝刀转动蜗杆头部的槽口时，蜗杆的螺旋齿会带动带身的齿槽逐步收窄环身的内径，整个调节过程是线性可控的，操作人员可以根据软管的壁厚、材质硬度来调整抱紧力度，不会出现过度紧固导致软管壁被切破，或是紧固力不足导致密封失效的问题。卡箍的头部采用了铆压固定的蜗杆座，蜗杆被限位在座体内不会脱落，同时保证转动时的同轴度，避免调节过程中出现卡滞、跳齿的情况，带身的边缘做了圆弧钝化处理，不会在安装过程中划伤软管外壁，也能避免安装人员被锐边割伤。这款卡箍的适配尺寸覆盖244mm到283mm的管径区间，属于大规格的软管紧固部件，主要针对大口径的通风软管、给排水软管、

　　工业吸尘管路的连接场景，安装时只需要先将卡箍套在软管端部，再把软管套接在对应的硬管接头上，调整卡箍到接头的密封筋位置，转动蜗杆收紧环身直到软管被均匀压紧即可，不需要额外的焊接、粘接工序，单人用普通一字螺丝刀就能完成安装作业，后期管路维护拆卸也十分便捷，松开蜗杆就能将卡箍整体从管路上取下，可重复用于同规格的管路连接场景。在实际选型应用中，这类蜗杆传动卡箍的适配性很强，不管是PVC材质的塑料软管、橡胶材质的输水胶管，还是带钢丝增强的通风软管，都能通过调整抱紧力实现可靠固定，环身的全周抱紧结构可以让紧固力均匀分布在软管的整圈接触面上，不会出现局部应力集中导致的软管变形、密封失效问题，相比窄带的紧固卡箍，

　　宽钢带的设计还能增大与软管外壁的接触面积，降低单位面积的压强，避免软质管壁被压溃损坏。在三维建模过程中，这类卡箍的结构细节需要重点关注几个部分：一是带身齿槽的节距与蜗杆螺旋齿的参数匹配，要保证啮合过程顺滑无干涉，齿槽的冲压深度要兼顾啮合强度和带身的结构韧性，避免收窄过程中带身出现断裂；二是蜗杆座的铆接结构要还原实际的装配间隙，保证蜗杆在座体内可以自由转动，同时不会出现轴向窜动；三是带身的弯曲弧度要符合适配管径的曲率变化，当卡箍处于最大开口状态时，带身的曲率半径对应最大适配管径，收紧到最小位置时曲率半径对应最小适配管径，整个调节行程内带身都要保持平滑的圆弧形态，不能出现局部弯折的情况。这类大规格卡箍常被用于大型设备的冷却管路连接、厂房通风系统的软管对接、市政排涝泵的软管接驳等场景，在有振动的工况下，蜗杆的自锁特性可以避免卡箍受振动影响出现松脱，维持长期的紧固可靠性，相比螺栓紧固的对夹式卡箍，蜗杆传动的卡箍安装空间要求更小，不需要在卡箍两侧预留螺栓拧动的操作空间，适合管路排布密集、操作空间有限的安装场景。
