可调角度无孔塑料钢琴铰链结构设计

　　在轻载箱体、室内装饰门板、小型设备检修门、展示柜翻板这类对开合静音性、耐腐蚀性有要求的场景里，金属铰链容易出现锈蚀异响、安装需要预打孔破坏板材表面的问题，这款无孔式塑料钢琴铰链就是针对这类室内轻载开合场景开发的铰接连接件。不同于传统分段式合页，钢琴铰链采用通长连续的铰接结构，沿门板侧边整长布置，受力均匀分散，不会出现局部应力集中导致的门板变形、合页脱落问题，尤其适合宽度较大的薄型门板、亚克力展示面板、PVC装饰板的开合连接。

　　这款铰链采用无孔安装设计，不需要在门板或者门框上预先钻设安装孔，安装时可以直接通过结构胶或者双面胶粘接在门板与门框的贴合表面，不会破坏装饰面板的外观完整性，对于表面要求无瑕疵的透明亚克力展示件、覆膜装饰板材来说，这种安装方式能完全避免钻孔带来的外观缺陷，也省去了现场打孔定位的工序，安装效率更高。铰链的转动部分采用一体化的柔性铰接结构，没有额外的金属销轴，转动过程中没有金属部件的摩擦碰撞，开合过程顺滑无噪音，完全满足室内场景对静音开合的要求，不会像金属合页那样使用一段时间后因为磨损、锈蚀出现开合异响。

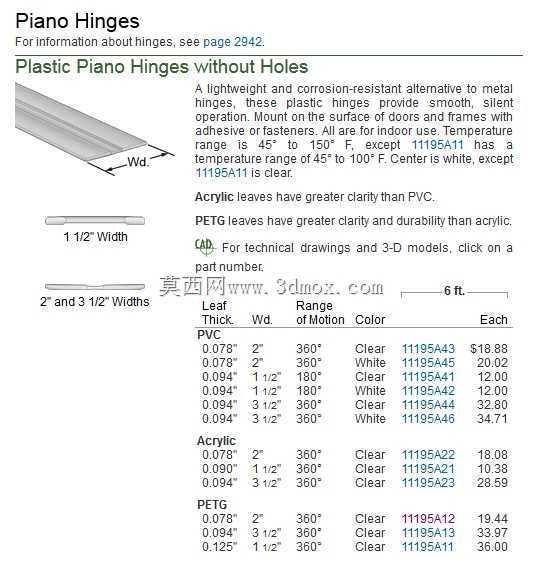

　　材质方面提供了PVC、亚克力、PETG三种可选，PVC材质成本较低，韧性较好，适合普通室内常温环境下的普通门板连接，透明款可以适配透明板材的安装需求，白色款可以匹配常见的白色装饰板材；亚克力材质的透明度更高，外观质感更好，适合对外观展示效果有要求的展示柜、展品护板场景；PETG材质相比普通亚克力拥有更好的韧性和耐用性，抗冲击性能更强，不容易出现脆裂问题，适合开合频率稍高的检修门、活动翻板使用。不同材质的铰链都对应了不同的宽度规格，包含2英寸、1.5英寸、3.5英寸等多种宽度尺寸，单根标准长度为6英尺，实际使用时可以根据门板的侧边长度任意裁切，适配不同尺寸的门板安装需求，不需要定制特殊长度的铰链，通用性极强。

　　转动角度范围上，常规款的铰链可以实现0到180度范围内的角度开合调整，部分规格支持360度范围的转动，能够满足不同开合方向的安装需求，不管是外开式门板、内开式检修门还是需要大角度翻开的翻板结构，都能适配对应的转动需求。铰链的页片厚度根据材质和宽度规格有不同的参数，薄款页片柔韧性更好，适合弧度较小的曲面安装场景，厚款页片刚性更强，承重能力更好，适合尺寸稍大、重量稍高的门板连接。温度适用范围覆盖常规室内环境的45到150华氏度区间，特殊规格可以适配更宽的温度范围，完全满足室内常温场景的使用需求，不适合户外高温、低温或者长期暴晒的场景使用，避免塑料材质老化失效。

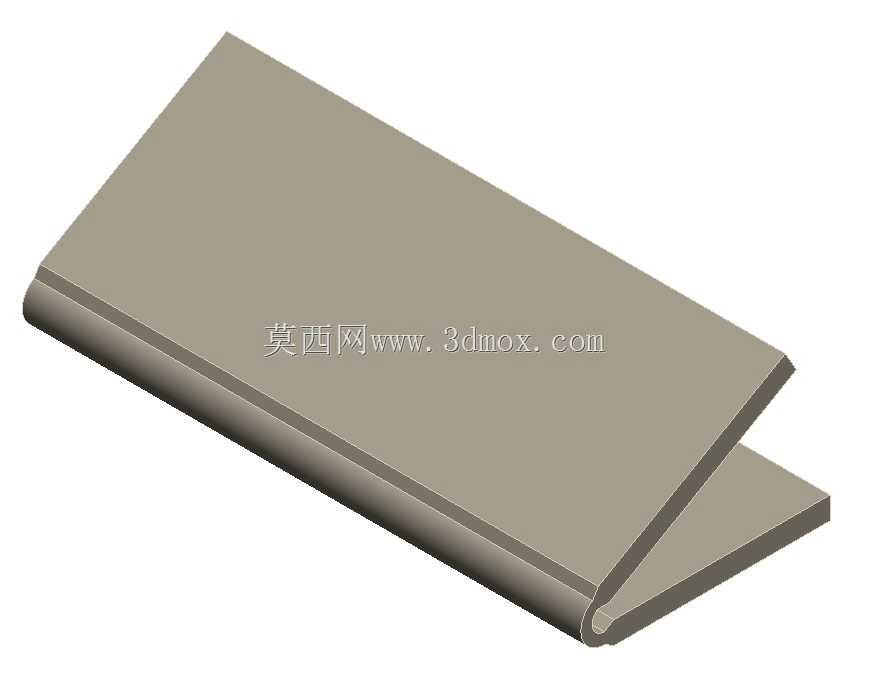

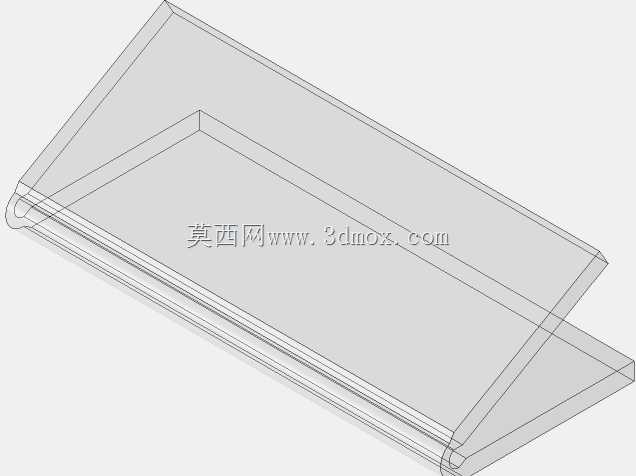

　　建模过程中需要重点关注铰接部位的薄壁柔性结构设计，一体化铰接位置的壁厚要均匀一致，避免出现壁厚突变导致的应力集中，反复弯折后出现断裂问题；页片的粘接表面要保证平面度公差，避免粘接时出现缝隙导致粘接强度不足；不同宽度规格的铰链铰接位置的转动半径要对应调整，保证开合过程中不会出现页片干涉，转动顺滑无卡滞。安装边界上需要注意，粘接安装时要保证门板和门框的粘接表面清洁干燥，没有油污、灰尘，涂胶后要保证足够的固化时间再进行开合操作，避免粘接强度不足导致铰链脱落；如果是大尺寸门板安装，需要沿整长连续布置铰链，不要分段留间隙，保证门板受力均匀，避免长期使用后门板出现翘曲变形。
