2.2克超微型舵机结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-01 ID:356867
  • 2.2克超微型舵机结构设计方案
  • 2.2克超微型舵机结构设计方案
  • 2.2克超微型舵机结构设计方案

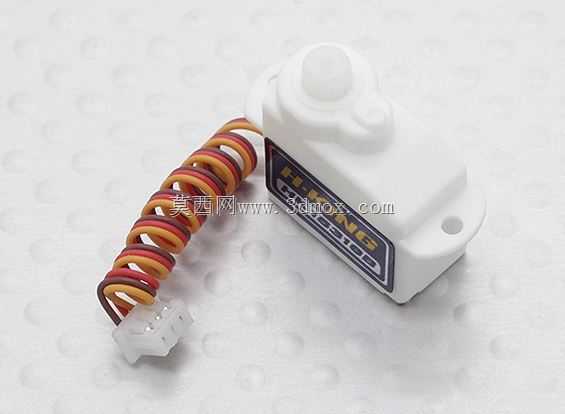

  在航模、微型仿生机器人、小型精密云台这类对负载重量极度敏感的应用场景里,每克重量的增减都会直接影响整机的续航表现与动态响应能力,2.2克规格的超微型伺服舵机,正是为这类极限轻量化需求开发的执行部件。这类舵机的核心应用场景覆盖了室内微型固定翼舵面控制、微型四轴飞行器云台微调、毫米级仿生昆虫机器人关节驱动、小型精密仪器的档位切换机构,在这些场景中,安装空间往往被压缩到立方厘米级别,传统9克甚至5克规格的舵机无论是重量还是体积都无法适配,这类超微型舵机的出现填补了微型执行器的选型空白。

  从功能特性来看,这款舵机采用直流有刷微电机搭配减速齿轮组的经典传动结构,输出轴集成了位置反馈电位器,能够通过PWM信号实现0-180度范围内的角度定位,定位精度可以满足小负载场景下的角度控制需求,输出扭矩适配克级负载的驱动要求,足够带动轻质泡沫舵面、微型仿生肢体这类低负载构件。出线端采用1.0mm间距的微型接插件,三根线分别对应电源、地与信号输入,能够直接适配主流微型航模接收机的信号输出接口,不需要额外转接,布线时可以顺着机身结构缝隙走线,不会额外占用结构空间。

  设计这款舵机的时候,结构工程师首先要平衡的是壳体强度与重量的矛盾,整个外壳采用改性ABS注塑成型,壁厚控制在0.3mm左右,既能够承受内部齿轮传动的支撑应力,又不会产生多余的重量冗余。壳体上的两个安装耳采用一体化注塑成型,安装孔位的中心距经过精准核算,既保证安装时螺丝锁紧不会导致壳体开裂,又能让安装后的受力直接传递到机身安装面,不会让壳体承受额外的安装应力。输出轴的舵盘采用POM材质注塑,自带十字形安装卡槽,能够适配不同规格的微型舵盘配件,同时轴端的限位结构可以防止舵盘在大角度转动时脱出,避免飞行或者运行过程中出现传动失效。

  安装边界方面,这款舵机的整体外形为近似长方体结构,主体部分的长宽高尺寸控制在20mm×10mm×8mm左右,加上出线端的接插件总长度也不超过30mm,安装时只需要在安装面上预留两个对应孔位,使用M1.2的微型自攻螺丝就可以完成固定,安装后突出安装面的高度不到10mm,完全可以嵌入到泡沫机身或者3D打印的微型机器人结构内部,不会破坏整机的气动外形或者外观完整性。走线部分预留了出线槽位,安装时可以根据布线方向选择从侧面或者尾部出线,适配不同的整机布线方案。

  内部结构设计上,减速齿轮组采用三级直齿减速结构,齿轮模数仅为0.2,每一级齿轮的啮合间隙都经过严格控制,既保证传动过程的顺畅无卡滞,又将回程间隙控制在1度以内,避免小角度控制时出现虚位影响控制精度。电机与电位器的排布采用上下叠层的布局方式,最大化利用壳体内部的立体空间,没有多余的空腔浪费,这也是这款舵机能做到2.2克重量的核心设计思路——所有结构件都在满足强度与功能要求的前提下做极限减薄,内部空间利用率做到最大化。

  在实际选型使用时,需要注意这类超微型舵机的负载上限,不能用它驱动超过额定扭矩的负载,否则会导致齿轮扫齿或者电机过热烧毁。供电电压需要匹配舵机的额定工作区间,一般为3.3V-5V,过高的电压会直接击穿内部的驱动电路,过低的电压则会导致扭矩不足、定位不准。安装时锁紧螺丝的力度要控制合适,过紧的锁紧力会导致壳体变形,挤压内部齿轮导致传动卡滞,过松则会在运行过程中出现舵机移位,影响定位精度。

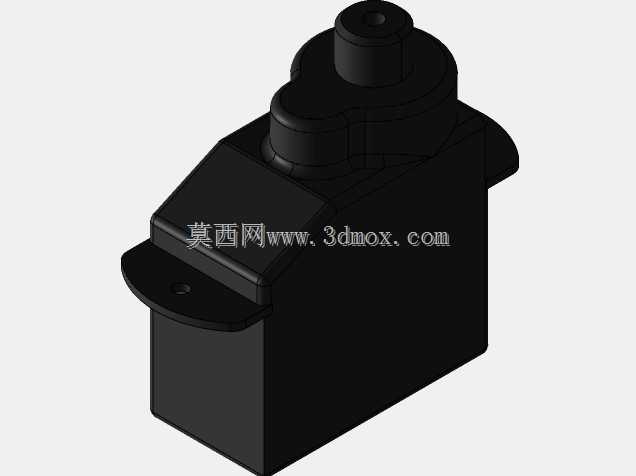

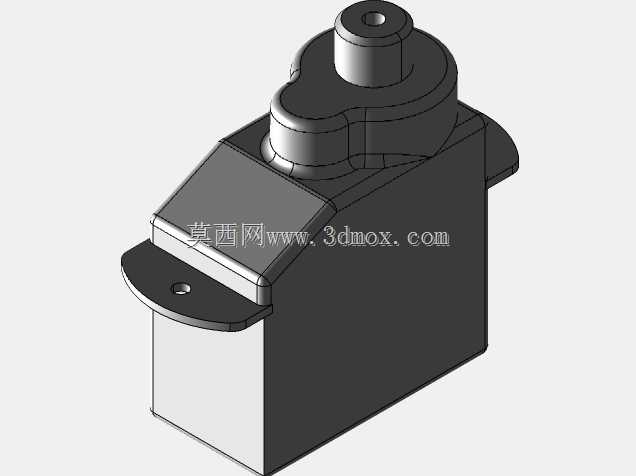

  对于三维建模从业者来说,复刻这类超微型舵机的模型时,需要重点关注安装孔位的相对位置、输出轴的中心高度、接插件的出线方向这些关键装配尺寸,这些尺寸直接决定了舵机能不能顺利装配到整机结构中。建模时可以先根据实际测绘尺寸绘制外壳的基础轮廓,再逐步细化内部的齿轮、电机、电位器的排布,还原真实的装配关系,这样输出的模型才能直接用于整机的结构干涉检查,不需要后续反复调整安装位的尺寸。
