音频设备用扬声器接口电子外壳结构

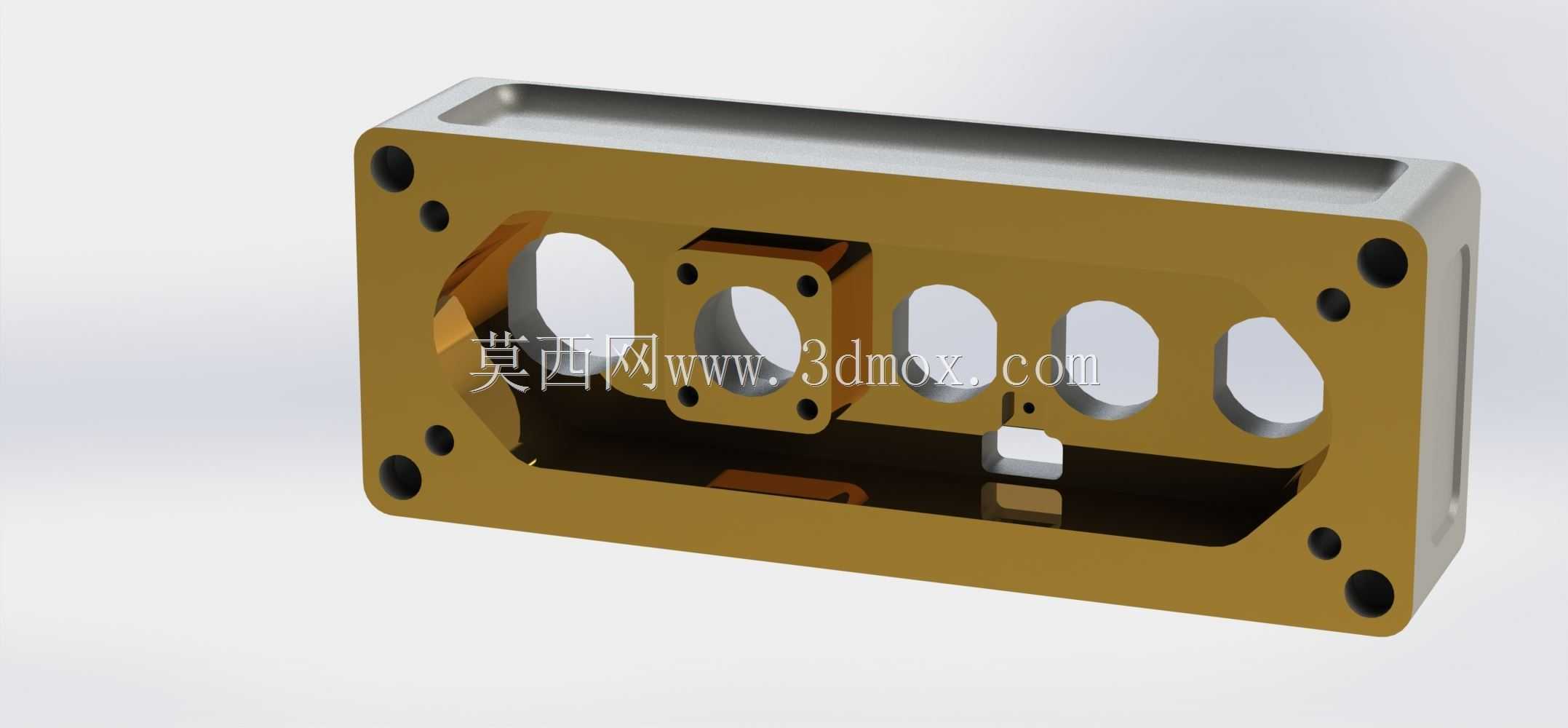

　　这款电子外壳是面向桌面级音频处理设备、小型功放模块开发的接口承载壳体，日常应用场景覆盖小型音频工作室信号转接设备、车载音频改装控制模块、工业现场音频告警终端的外装防护结构，核心作用是为内部PCB电路板、音频接插件、功率调节元件提供物理防护，同时规整前面板接口布局，避免外接插头拉扯损坏内部焊盘，也能隔绝日常使用中的粉尘、轻微泼溅对内部电路的影响。从结构设计来看，壳体采用一体化注塑成型的框式结构，整体为带安装翻边的矩形腔体，前面板做了下沉式设计，所有接口开孔都位于下沉区域内，既可以让外接插头插入后不会突出面板过多，减少外力磕碰导致插头断裂的风险，也能在面板外侧加装装饰盖板时预留足够的装配间隙，不会出现盖板与插头干涉的问题。

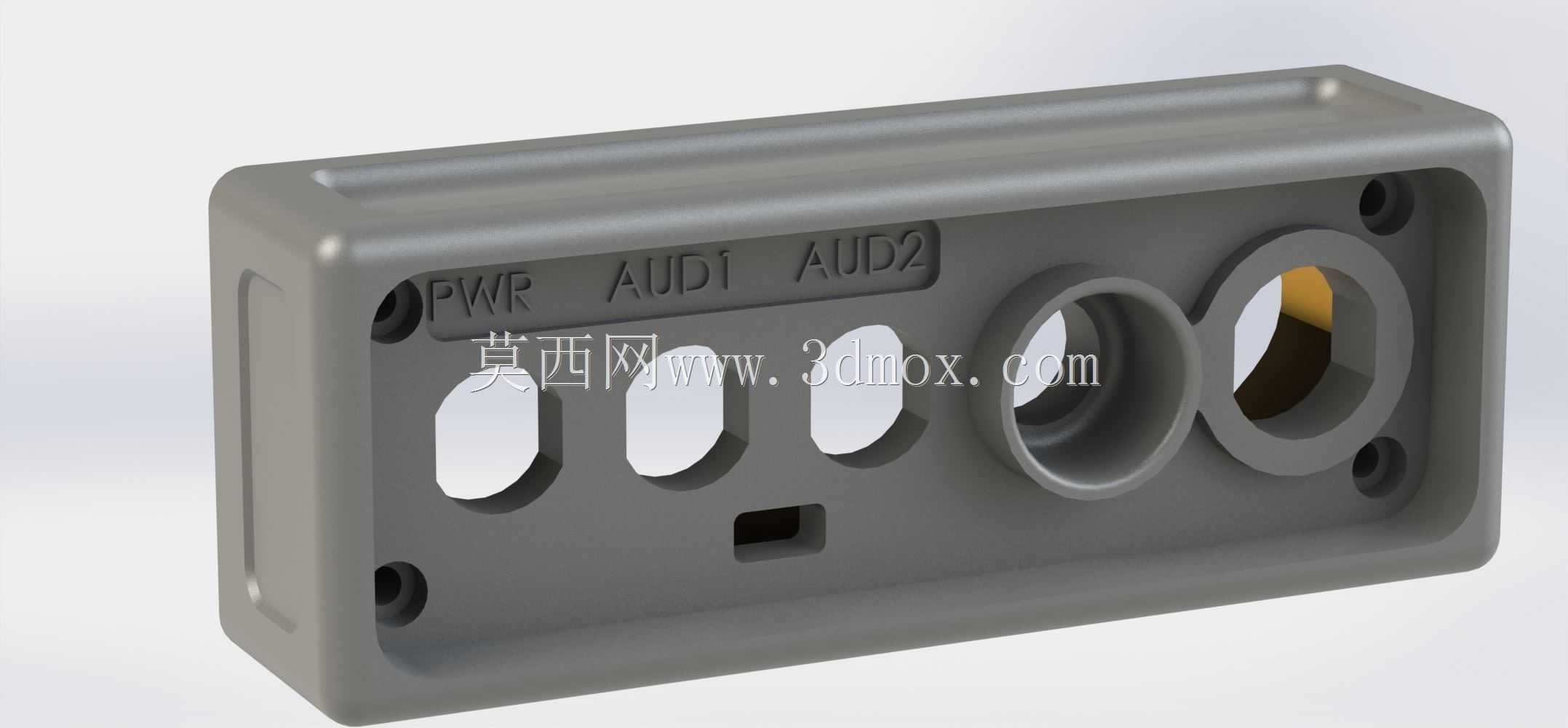

　　面板上的开孔布局完全匹配常规音频模块的接口配置：左侧三个长圆形开孔对应电源开关、音频输入输出的拨档开关安装位，开孔边缘做了0.3mm的倒角处理，避免开关拨杆滑动时被孔壁毛边卡滞；旁边两个直径不同的圆形开孔，分别适配6.35mm音频接口与圆形电源插座，开孔内侧做了1mm高的定位凸台，接插件从腔体内部装入时，凸台可以直接卡住接插件的定位台阶，不需要额外打胶就能限制接插件的轴向窜动，装配时只需要用两颗M2的自攻螺丝从背面锁紧即可，大幅提升产线装配效率。面板上刻印的PWR、AUD1、AUD2标识是直接在模具上做的蚀纹刻字，不会因为长期使用摩擦出现标识脱落的问题，用户接线时可以直接通过标识区分接口功能，减少接错线的概率。

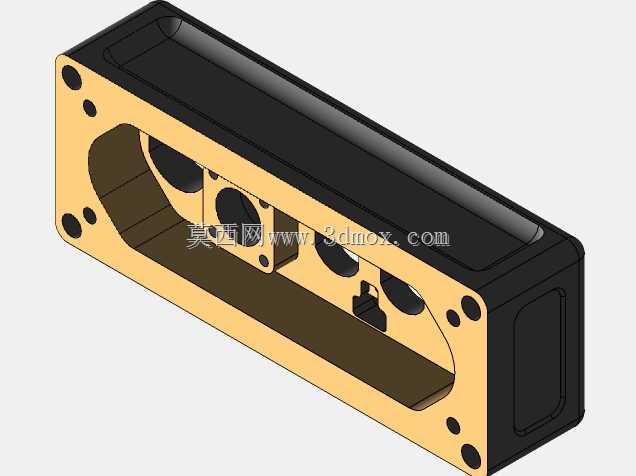

　　壳体侧边设计了贯通式的走线槽，腔体内部的四个角都预留了M3的铜螺母安装柱，柱高与腔体内部深度匹配，PCB板装入后可以直接用螺丝固定在安装柱上，不需要额外增加支撑柱，安装柱的位置避开了板上元件的最高高度，不会出现元件顶壳的问题。安装边界方面，壳体整体外轮廓尺寸适配标准1/2U宽度的设备安装架，背面四个角预留了沉头安装孔，可以直接用螺丝固定在设备机架的安装梁上，也可以通过侧边的卡扣结构固定在嵌入式安装的面板开孔内，开孔尺寸只需要比壳体外轮廓大0.2mm即可实现紧配，不需要额外设计固定压片。壳体壁厚均匀控制在2.5mm，既满足日常使用的抗冲击强度要求，也不会因为壁厚过厚导致注塑成型时出现缩痕、翘曲的问题，拐角处全部做了R2的圆角过渡，

　　避免应力集中导致壳体受外力撞击时出现开裂。腔体内部的筋位设计完全贴合内部电路板的元件布局，在高压电容、功率芯片对应的位置设计了独立的定位筋，既可以限制电路板的横向窜动，也能在筋位与元件之间预留0.5mm的间隙，避免装配时压损元件。前面板下方的小型方形开孔是状态指示灯的导光孔，孔位内侧做了斜度设计，可以让指示灯的光线更均匀地透出，不会出现局部亮斑的问题。实际选型使用时，需要注意这款壳体的接口开孔是固定布局，适配特定功能的音频模块，如果需要调整接口位置，可以通过修改模具对应镶件快速调整开孔位置，不需要重新开发整套模具，能大幅降低衍生型号的开发成本。日常装配过程中，壳体的合模缝控制在0.05mm以内，不会出现明显的拼缝错位，外观面做了细晒纹处理，轻微的划痕不会影响外观质感，适合批量生产的商用音频设备使用。
