剪式伸缩平行夹持联动机构

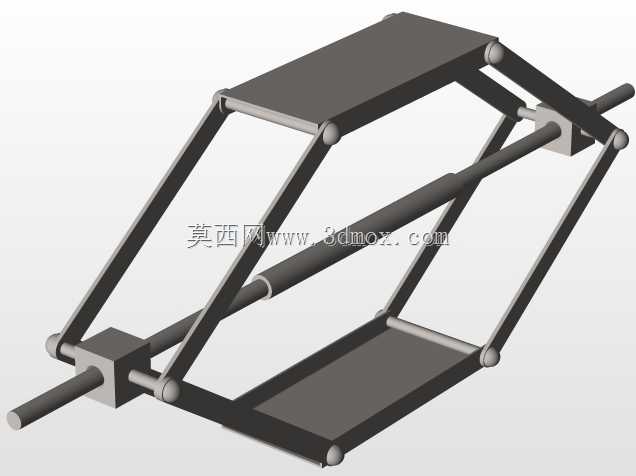

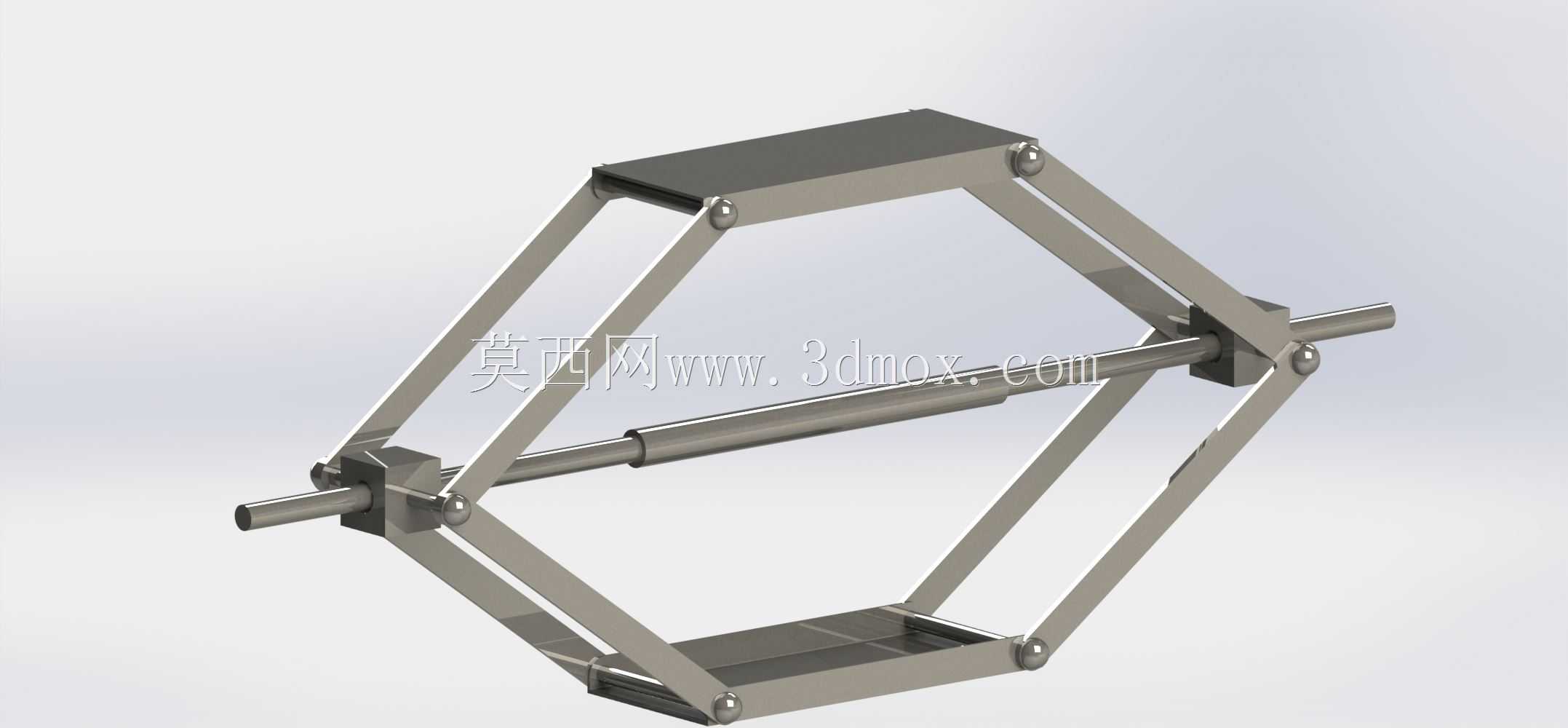

　　该剪式伸缩平行夹持联动机构，核心采用对称双组剪叉连杆布局，依托中心贯穿的光轴作为滑动导向基准，实现两端夹持平台的同步平行开合动作，全程无偏摆错位，夹持面始终保持水平平行状态，不会在伸缩过程中出现角度倾斜。从实际应用场景来看，这类结构常被集成在轻载工装夹具、小型物料移栽抬升机构、实验台可调间距定位组件中，也可作为非标自动化设备里的间距调节执行单元，适配需要两端同步对中夹持、等距伸缩的工位，比如小型电子元件的定位夹持、薄型板材的居中固定、轻型工件的抬升移送等场景，相比单臂夹持结构，其同步性更好，受力分布更均匀，不会对被夹持工件产生单侧挤压力。

　　设计思路上，整体采用左右完全对称的结构布局，所有连杆铰接点均采用等距孔位设计，保证剪叉臂伸缩过程中，上下两个平行平台始终保持平行，中心光轴同时承担导向与承载双重作用，两组剪叉臂的滑动端均套设在光轴上，开合过程中滑动副沿光轴轴向移动，避免了侧向力带来的卡滞问题。铰接位置采用销轴连接，连杆与销轴之间预留合理的转动间隙，既保证转动灵活无卡涩，又控制了铰接间隙带来的平行度误差，上下两个平台采用平板式结构，安装面预留了拓展螺孔位置，可根据实际使用需求加装夹块、吸盘、定位销等不同的执行末端，适配不同的工件夹持需求。

　　从安装边界来看，该机构收缩状态下整体轴向尺寸紧凑，伸展后可达到收缩长度的2.2倍左右，径向最大尺寸由剪叉臂的长度决定，安装时需保证中心光轴的水平度，光轴两端可通过支座固定在设备安装基板上，固定端的铰接座需与光轴保持垂直，避免剪叉臂伸缩过程中出现别劲现象。受力层面，该机构在居中夹持状态下受力最为均匀，单侧最大承载能力取决于连杆的材质与铰接销轴的剪切强度，常规金属材质加工的该结构，单侧可承受5kg以内的径向载荷，适合轻载工位使用，若需提升承载能力，可将连杆材质更换为高强度铝合金或不锈钢，同时加大铰接销轴的直径，提升铰接位置的抗剪切能力。

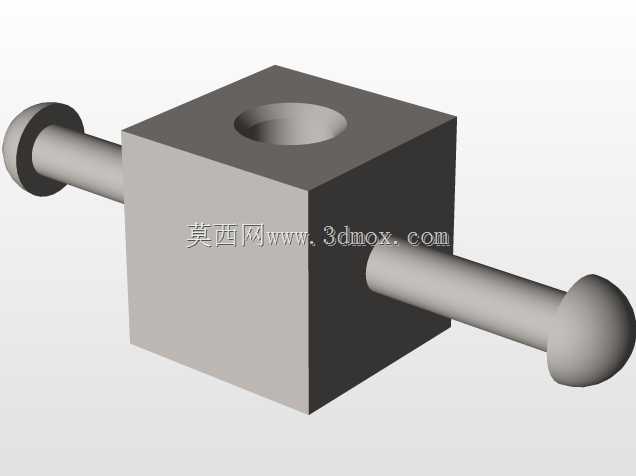

　　实际使用过程中，该机构的驱动可采用多种形式，既可以在中心光轴的两个滑动套之间加装压缩弹簧实现自动复位夹持，也可以在滑动端连接气缸、电缸等直线驱动元件，实现可控的开合动作，驱动端的安装位置预留了标准连接接口，可直接与市面上常规的小型直线驱动部件匹配，无需额外设计转接件。结构上没有复杂的异形零件，所有连杆均采用等长的平板式结构，加工工艺性好，常规的铣削、钻孔工艺即可完成所有零件的加工，铰接销轴采用标准圆柱销即可，降低了加工与采购成本，后期维护也十分便捷，仅需定期在铰接位置与光轴滑动面涂抹润滑脂，即可保证长期运行无卡滞。

　　相比其他平行夹持结构，该剪式联动结构的优势在于伸缩比大，收缩后占用空间小，开合过程同步性高，无需额外设置同步导向机构即可保证两端夹持面的平行度，整体零件数量少，装配难度低，适合在空间紧凑的小型设备内部集成使用。在实际选型适配时，需根据所需的最大开合间距、夹持行程、承载重量调整剪叉臂的长度与连杆厚度，若开合行程需求较大，可在现有单组剪叉的基础上叠加多组剪叉单元，进一步提升伸缩比，同时保证平行夹持的特性不变。安装时需注意，上下平台的安装面平面度需控制在0.1mm以内，避免安装后剪叉臂出现扭曲应力，导致伸缩过程中阻力增大，磨损加快。滑动套与中心光轴的配合间隙建议控制在0.02-0.05mm之间，间隙过大容易导致平台出现晃动，间隙过小则会增大滑动阻力，容易出现卡滞问题。
