全参数化V型十二缸动力总成结构设计

　　在大马力乘用车辆、重型工程机械、高性能船舶动力以及固定电站动力单元的选型场景中，V型十二缸动力装置始终占据着高功率密度需求的核心位置，相较于直列六缸、V型八缸等常规构型，其通过两列气缸呈V型夹角排布的结构，在同等排量下大幅缩短了动力单元的轴向长度，降低了整机的重心高度，同时优化了曲轴的受力平衡特性，让高转速工况下的整机振动控制在可接受范围内，适配对动力输出平顺性、持续功率储备有严苛要求的应用场景。这套三维结构在设计阶段，首先围绕整机的安装边界做了正向约束，两列气缸的夹角选取了行业内应用最广泛的60度方案，这个角度能够让相邻发火间隔角保持均匀，避免出现排气干涉的问题，同时让缸体的整体宽度控制在整车发动机舱、

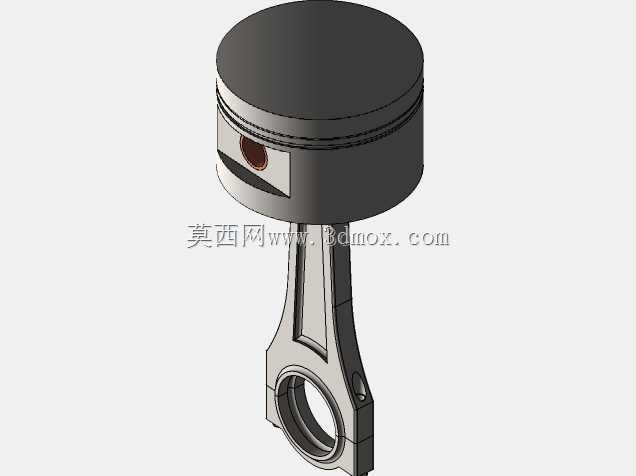

　　工程机械动力舱的通用安装尺寸范围内，不需要对配套设备的安装框架做额外的定制化修改，能够直接适配多数现有大马力动力位的安装孔位布局。从核心运动部件的设计逻辑来看，曲轴采用了全支撑结构，每个曲柄销对应两侧的主轴颈支撑，十二缸的曲柄销按照发火顺序错开排布，抵消了一阶、二阶往复惯性力，不需要额外加装体积庞大的平衡轴结构，进一步压缩了整机的下部轮廓尺寸。活塞组件采用了统一尺寸的模块化设计，所有活塞、连杆、活塞销的结构参数完全一致，在生产装配环节可以实现零件的通用互换，降低了备件储备的品类压力，连杆采用斜切口结构，满足大扭矩输出下的连杆大头强度需求，同时方便从气缸上部完成拆装维护，不需要在缸体侧面预留过大的检修开口，保证了缸体整体的结构刚度。

　　缸盖部分的设计配合V型夹角的布局，每列气缸采用独立的集成式缸盖结构，进排气道分别布置在缸盖的外侧与V型夹角内侧，外侧的进气道可以预留足够的空间布置增压管路、中冷管路，内侧的排气道可以将两列气缸的排气汇总到夹角中间的排气总管，缩短排气路径，减少排气能量的损失，适配涡轮增压版本的动力升级需求。整机的外部轮廓在设计时充分考虑了外围附件的安装空间，前端轮系预留了发电机、水泵、空调压缩机、转向助力泵的安装位，所有附件的安装面都做了统一的平面度约束，保证装配后的密封性能，后端的飞轮壳接口采用了行业通用的连接尺寸，能够匹配不同规格的手动、自动变速器以及工程机械用的液力变矩器，不需要额外设计转接法兰。在装配逻辑的设计上，

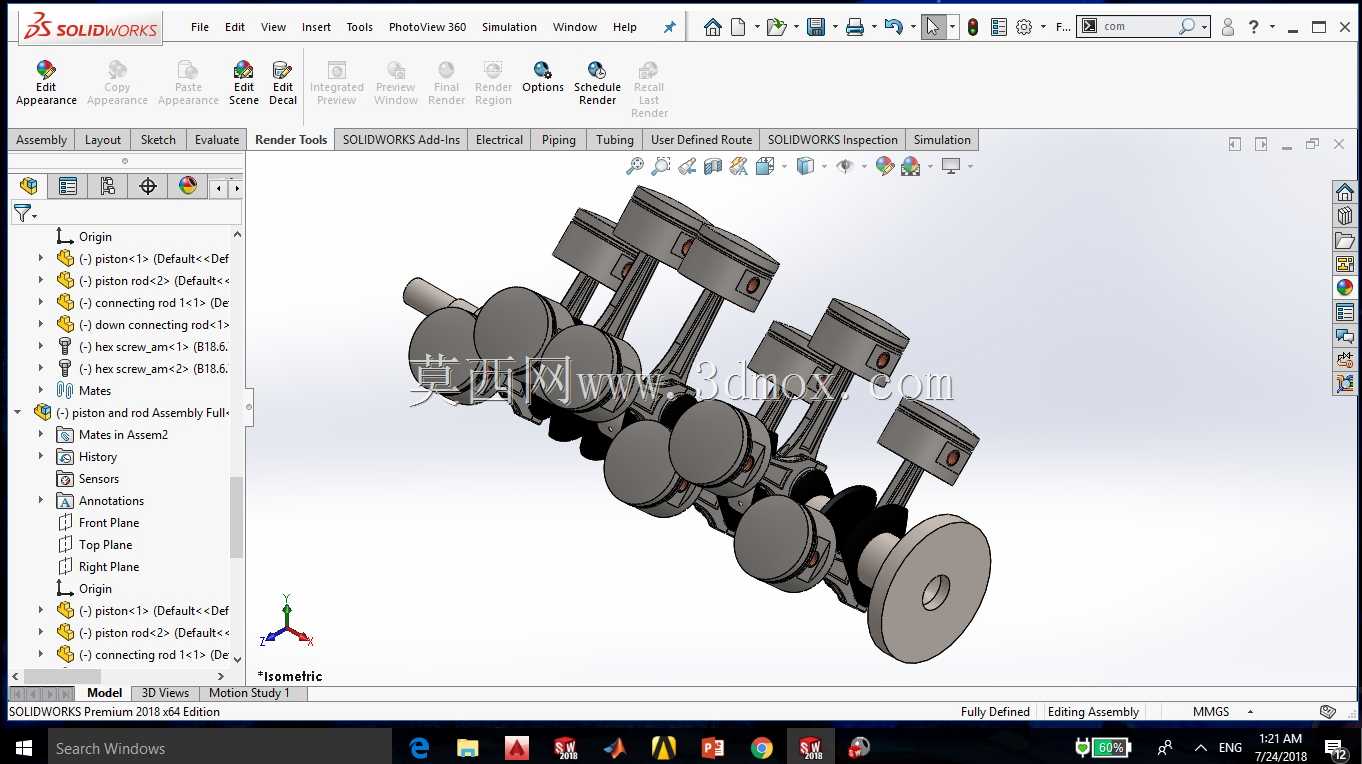

　　所有零件的配合公差都按照实际生产的工艺要求做了预留，活塞与气缸壁的配合间隙、曲轴主轴颈与轴瓦的配合间隙、连杆大头与曲柄销的配合间隙都参考量产机型的参数设定，在三维装配环境中可以直接做运动仿真验证，检查活塞在上止点、下止点位置时是否会与气门、缸盖发生运动干涉，检查曲轴旋转过程中连杆是否会与缸体下部的加强筋发生碰撞，提前规避结构设计上的硬伤。对于需要做二次开发的结构设计人员来说，这套全参数化的结构可以直接调整缸径、行程、V型夹角等核心参数，快速衍生出不同排量、不同功率等级的V型十二缸动力方案，不需要从零开始搭建基础结构，大幅缩短前期方案设计的周期。在实际的设备适配场景中，这类V型十二缸结构除了传统的车用场景，还可以通过调整外围附件的布局，适配固定电站的连续发电需求，将前端轮系调整为连接发电机的直连结构，优化冷却系统的布局满足长时间恒定转速运行的散热需求；也可以通过更换耐腐材料的密封件、调整燃油喷射系统的参数，适配船舶动力的使用场景，满足水上工况长时间高负荷运行的可靠性要求。结构设计中还充分考虑了维护便利性，油底壳采用了整体式冲压结构，放油螺塞布置在油底壳的最低位置，方便日常更换机油的操作，机油滤清器、燃油滤清器的安装位置都预留了足够的手部操作空间，不需要拆卸周边的大尺寸附件就可以完成滤芯的更换，火花塞或者喷油器的安装位置正对气缸中心，周边没有管路遮挡，方便做点火或者喷油系统的检修维护。
