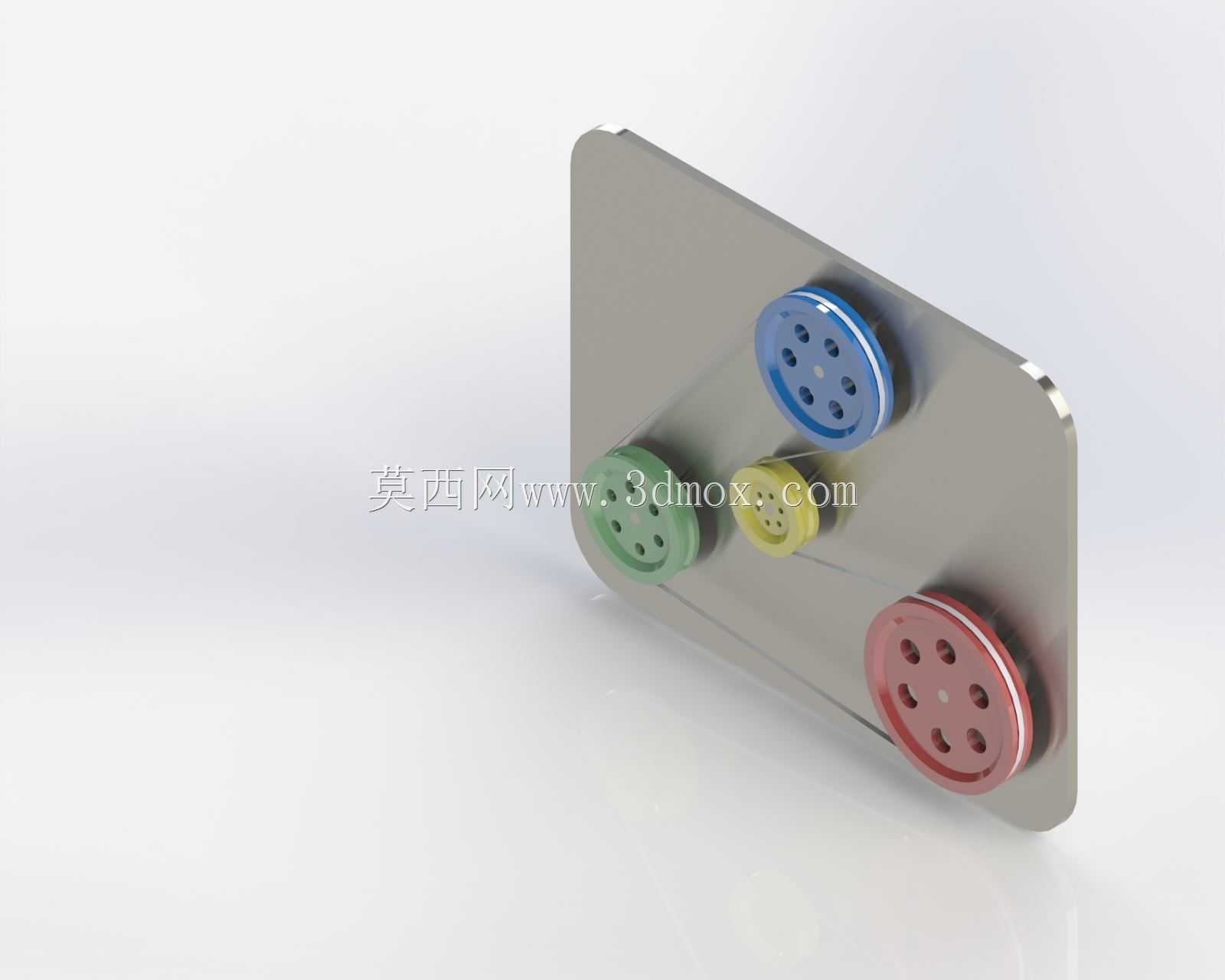

这套带传动轮组结构,在轻工输送、小型自动化工作站、实验教学教具这类场景里适配性很强,日常做小负载的同步动力传递时,相比齿轮传动噪音更低,安装容错空间也更大,不需要像齿轮啮合那样严格控制中心距公差,后期维护更换皮带的操作门槛也低,一线设备运维人员不用复杂工装就能完成易损件更换。设计这套结构的时候,首先要考虑的是实际安装的边界约束,安装基板的开孔位置要和设备机架的预装孔位完全匹配,四个带轮的固定轴孔同轴度公差要控制在0.02mm以内,避免皮带运行时出现偏磨、掉带的问题。不同直径的带轮对应不同的传动比需求,大直径轮作为主动端连接动力源的时候,可以降低输出转速提升传递扭矩,小直径轮作为从动端的时候,能够适配末端执行件的高转速需求,

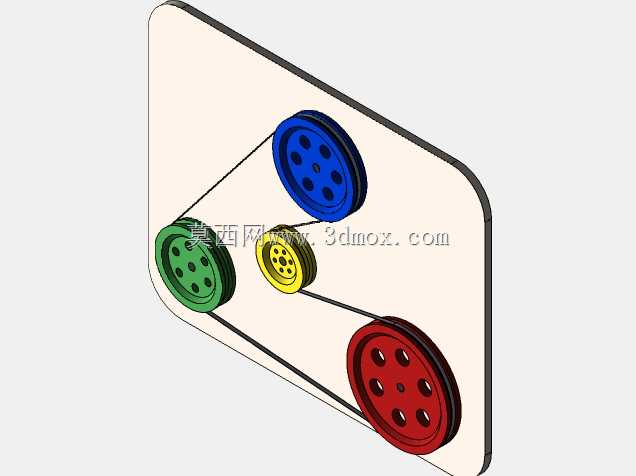

四个轮组的排布路径是经过反复验算的,皮带的包角都满足传动要求,不会出现打滑丢转的情况。每个带轮都做了挡边结构,挡边的高度比皮带厚度高出1.5mm,刚好能限制皮带在高速运转时的轴向窜动,又不会和皮带侧面产生过度摩擦增加运行阻力。带轮的轮槽尺寸是按照标准V带或者平带的截面参数设计的,槽面的粗糙度控制在Ra1.6,既能保证和皮带的摩擦力足够传递额定扭矩,又不会因为过于粗糙加速皮带的磨损。安装基板采用平板式结构,厚度根据负载大小选型,这套结构里的基板厚度足够支撑四个轮组的张紧力,不会在皮带张紧后出现基板变形导致轮组偏斜的问题。设计过程中还预留了张紧调整的余量,其中一个小直径带轮的安装孔做了长圆孔设计,
安装的时候可以调整位置来改变皮带的张紧度,不需要额外加装张紧轮,简化了整体结构,减少了零部件数量,也降低了后期的故障点。实际装配的时候,要先固定主动轮的位置,再依次安装各个从动轮,调整好每个轮的端面跳动量,确保所有带轮的端面都在同一个平面上,偏差不能超过1mm,否则皮带运行时会持续受到侧向力,大幅缩短使用寿命。这套结构的所有配合尺寸都做了完整标注,轴和带轮的配合采用过渡配合,既保证传动时不会出现相对滑动,又方便拆卸更换;轴和安装基板的配合加装了轴套,减少基板的磨损,长时间运行后只需要更换轴套就能恢复装配精度,不用更换整块基板。在实际设备应用里,这类多轮组带传动结构经常用在需要多点动力输出的工位,比如小型包装设备的送料机构、
3D打印机的传动系统、教学演示的传动实验台,能够通过不同的轮径组合实现不同的传动比输出,一根皮带就能带动多个从动轮同步运转,相比单独给每个工位配置动力源,能大幅降低设备的制造成本,也简化了电气控制的逻辑。设计的时候还要考虑运行时的动平衡,每个带轮都做了静平衡校验,尤其是高转速工况下使用的话,动平衡精度要达到G6.3级别,避免高速运转时产生振动影响整个设备的稳定性。皮带的选型要根据传递的功率、运行速度、工作环境温度来确定,这套结构的尺寸参数适配常规的橡胶同步带或者平皮带,用户可以根据实际使用场景更换不同材质的皮带,比如有防静电需求的工位可以选用防静电皮带,有耐腐蚀需求的场景可以选用PU材质的皮带,轮组的结构不需要做改动就能适配。另外,安装的时候要注意皮带的张紧力不能过大也不能过小,张紧力过大会增加轴和轴承的负载,加速轴承磨损,还会让皮带的拉伸变形加快,缩短使用寿命;张紧力过小则会出现打滑,传动效率下降,传递的扭矩达不到设计要求,调整张紧力的时候可以用张力计测量皮带的挠度,确保在标准范围内。这套结构的所有零部件都可以采用常规的加工工艺制作,带轮可以用铝合金车削加工,重量轻转动惯量小,适合高速运转的场景,也可以用工程塑料注塑成型,成本更低适合大批量生产的设备;安装基板可以用铝板或者冷轧钢板制作,表面做氧化或者喷塑处理,提升防锈能力,适应不同的工作环境。
