40:1传动比方形安装齿轮变速箱

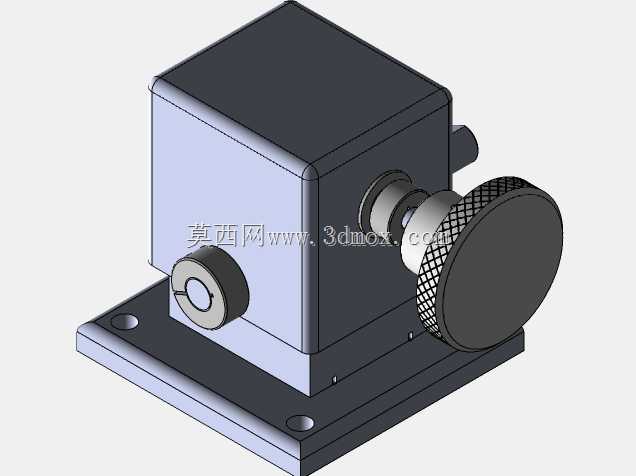

　　整个箱体采用方形封闭式结构设计，一方面是为了给内部齿轮组提供密闭的储油空间，保证齿轮啮合过程中能得到充分的润滑，减少齿轮磨损延长使用寿命，另一方面方形的箱体外壳在加工的时候更容易保证安装基准面的平面度，不管是和动力源连接还是和负载端对接，都能更好的保证同轴度要求，减少传动过程中的径向跳动。输入端和输出端采用了垂直轴布局，这种布局方式能很好的适配安装空间受限的场景，很多桌面级设备的内部安装空间都是局促的直角空间，垂直轴的布局不需要额外做传动方向转换的结构，直接就能把水平方向的动力转换成垂直方向输出，或者反过来把垂直方向的动力转换成水平方向输出，能大幅节省整体设备的安装空间。底部带一体化的安装法兰底座，底座上预留了两个对称的安装沉孔，这款齿轮变速箱在常规小型自动化输送线、桌面级实验设备传动改造、小型工装夹具的动力进给单元里都能找到适配场景，不少做非标设备的工程师在需要低转速大扭矩输出的工位，都会优先考虑这类定传动比的齿轮箱结构，毕竟固定40:1的传动比不需要额外做调速配比，只要输入端匹配对应转速的动力源，输出端就能直接得到预期的低转速扭矩输出，省掉了很多传动链计算的工作量。从实际使用的角度看，这类齿轮箱的核心作用就是把输入端的高转速低扭矩动力，通过内部多级齿轮啮合传动，转换成输出端的低转速大扭矩动力，同时还能通过齿轮啮合的刚性连接保证传动精度，不会像带传动那样出现打滑丢转的问题，在需要精准控制进给位移的工位上，这种刚性传动的优势非常明显。

　　安装的时候只需要在安装基板上加工对应位置的螺纹孔，就能通过螺栓把整个齿轮箱牢牢固定在基板上，沉孔的设计能让螺栓头完全沉入底座内部，不会突出底座平面影响安装平整度，同时对称的孔位设计也能抵消传动过程中产生的反扭矩，避免设备运行过程中齿轮箱出现移位。输出端特意做了网纹滚花的手轮结构，这个设计在调试阶段非常实用，很多设备在初次安装调试或者故障排查的时候，需要手动转动输出轴来调整负载位置，带滚花的手轮能增加手部和转动部件之间的摩擦力，不需要额外借助扳手等工具就能轻松转动输出轴，调试完成之后如果需要自动运行，直接把输入端和电机等动力源连接即可，手轮不会影响正常的动力传动。输入端的轴伸采用了标准的圆柱轴结构，能适配市面上绝大多数常规的联轴器，

　　不管是梅花联轴器、膜片联轴器还是刚性联轴器都能直接对接，不需要额外做轴的二次加工，能大幅缩短设备的组装周期。设计这类齿轮箱的时候，首先要考虑的就是内部齿轮的排布，40:1的传动比如果采用单级齿轮传动根本不可能实现，所以内部必然是多级圆柱齿轮啮合的结构，每一级齿轮的模数、齿数都要经过严格的强度校核，既要保证能传递足够的扭矩，又要控制整体的体积不会过大，毕竟这类小型齿轮箱的应用场景大多对安装尺寸有严格要求。箱体的壁厚设计也很关键，壁厚太薄的话，齿轮传动过程中产生的振动会让箱体产生共振，不仅会产生很大的噪音，时间长了还会导致箱体连接处的螺栓松动，壁厚太厚的话又会增加整体重量，造成材料浪费，所以在设计的时候会根据内部齿轮的受力方向，

　　在箱体内部对应的位置做加强筋结构，既保证箱体的刚性，又能控制整体重量。安装边界方面，整个齿轮箱的底座是整个部件的最大安装轮廓，安装的时候只要在基板上预留出比底座长宽各大5mm的操作空间，就能顺利完成安装固定，输入端和输出端的轴伸长度都控制在合理范围内，对接联轴器或者负载的时候不会因为轴伸过长产生挠度变形，也不会因为轴伸过短导致联轴器固定不牢。实际使用过程中，这类齿轮箱不需要做太复杂的维护，只需要定期检查箱体内部的润滑油液位，保证齿轮啮合面有足够的润滑即可，封闭式的结构也能很好的阻挡外部的粉尘、碎屑进入箱体内部，在普通的工业车间环境下都能稳定运行，哪怕是有少量切削液飞溅的工位，只要做好输出轴端的密封，也不会出现润滑油泄漏或者外部液体进入箱体的问题。不少做小型教学实验台的厂家也会选用这类齿轮箱，因为固定的传动比很适合用来做机械传动原理的演示，学生可以通过输入端和输出端的转速差，直观的理解齿轮减速传动的原理，同时刚性的齿轮传动结构也能让学生清晰的观察到不同传动比下扭矩和转速的转换关系，比那些开放式的齿轮传动模型更安全，不会出现衣物或者手指被卷入齿轮的风险。
