直升机主传动齿轮箱结构设计方案

　　在旋翼类航空器的动力链路中，主齿轮箱是承接动力输出与负载端的核心枢纽部件，其运行稳定性直接决定整机的动力传递效率与飞行安全边界。不同于地面工业设备的传动箱体，直升机主齿轮箱的安装空间被严格限制在机身顶部的旋翼基座区域，周边需要预留旋翼操纵拉杆、液压管路、航电线路的布设空间，同时还要匹配主旋翼轴的垂直安装基准、尾桨传动输出轴的侧向引出角度，所有接口的位置公差都需要控制在丝级精度，避免装配后出现传动干涉或者轴系偏载。

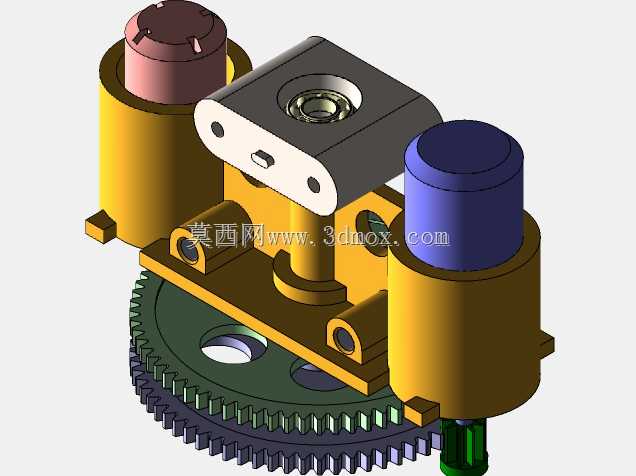

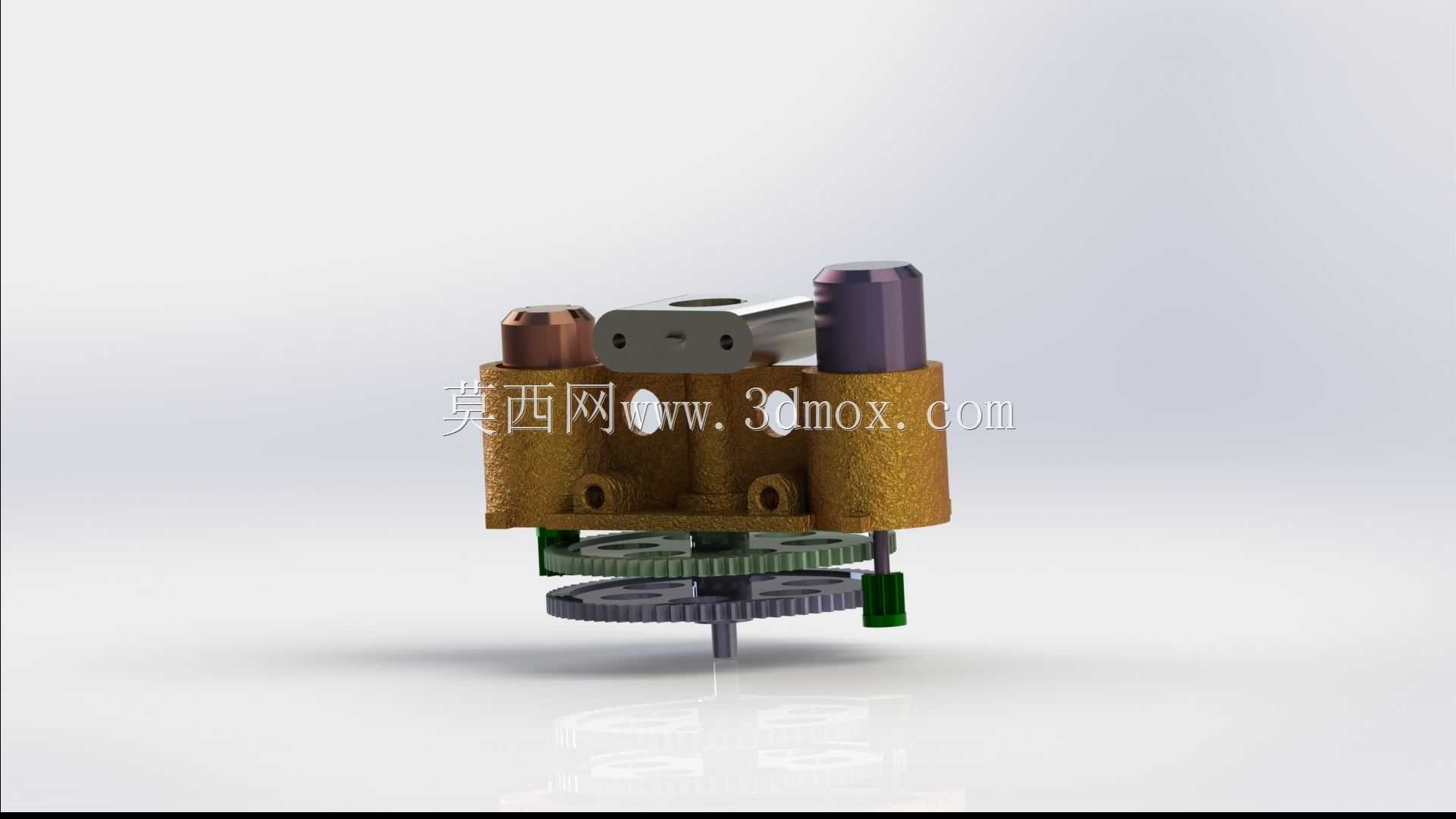

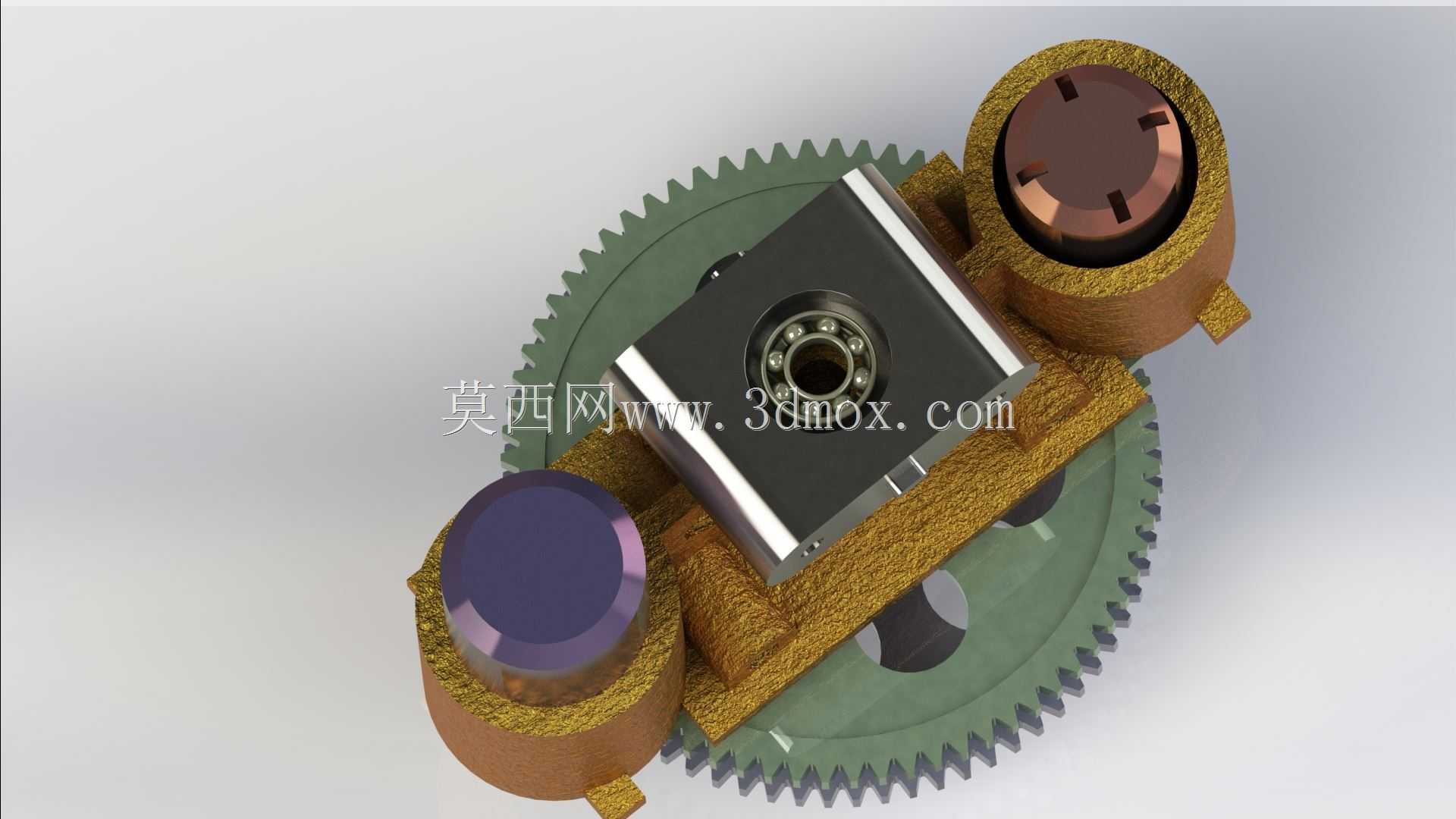

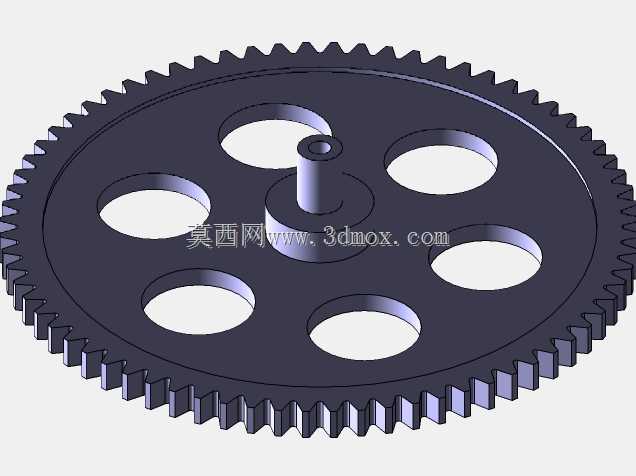

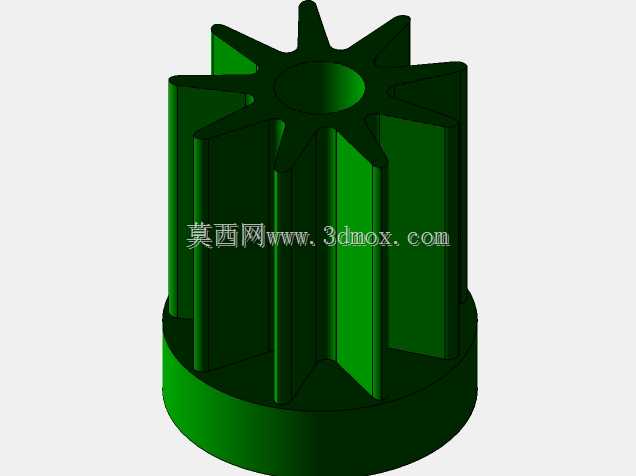

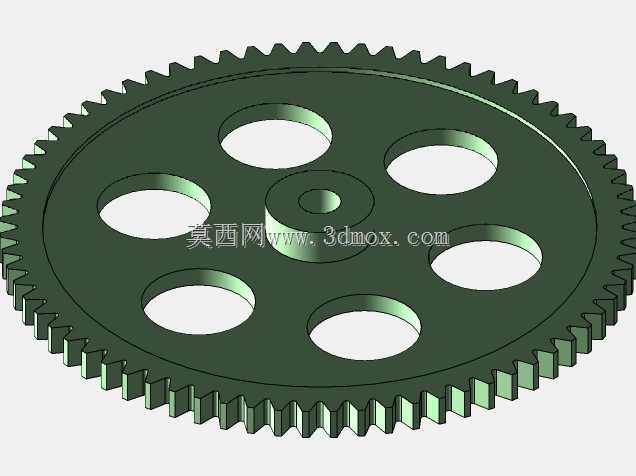

　　从实际工况来看，发动机输出的高转速低扭矩动力，首先通过输入轴段传递到齿轮箱内部的一级减速齿轮副，这一级采用斜齿圆柱齿轮啮合设计，能够在高转速工况下降低啮合冲击噪声，同时提升单齿接触的承载能力；经过一级减速后的动力会分流为两路，主路动力传递给大直径的主减速齿轮，直接驱动垂直布置的主旋翼轴，将转速降低到主旋翼工作所需的低转速大扭矩区间，满足主旋翼提拉力输出的需求；旁路动力则通过锥齿轮换向结构，将动力转向90度引出到尾梁方向的传动轴，驱动尾桨旋转以平衡主旋翼旋转产生的反扭矩，两路动力的转速匹配需要经过严格的传动比计算，保证不同工况下尾桨的推力输出能够精准抵消机身偏转力矩。

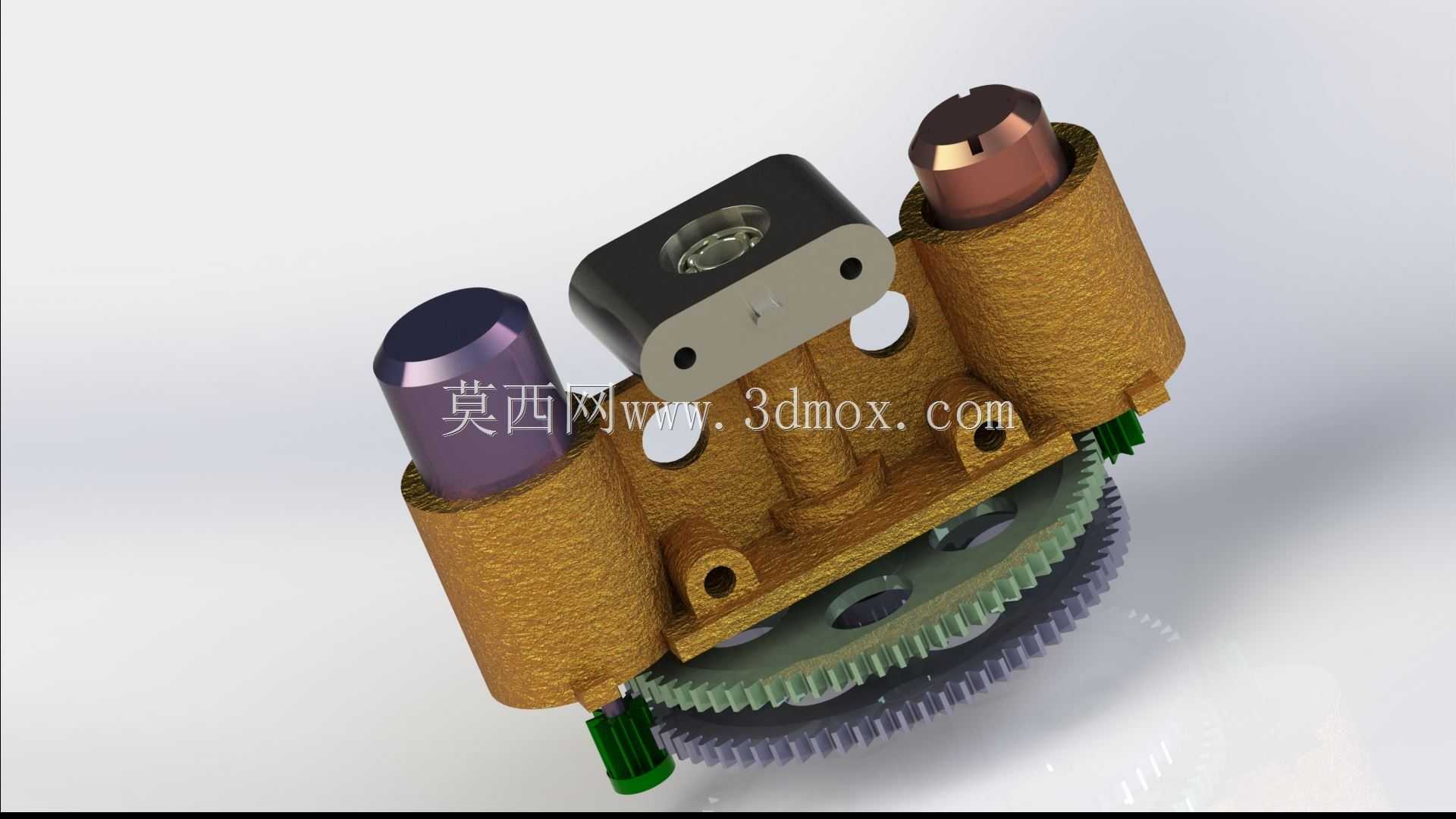

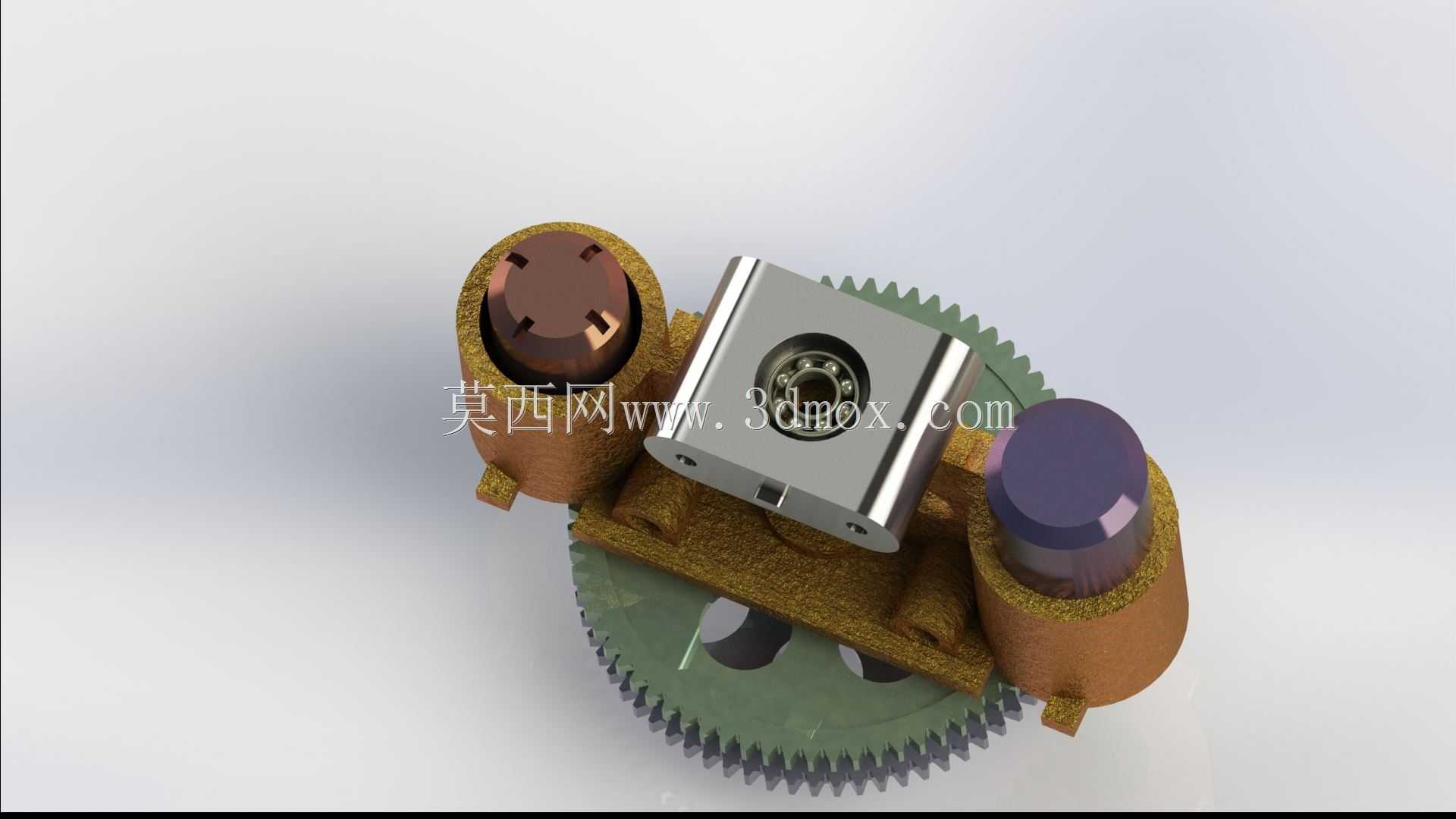

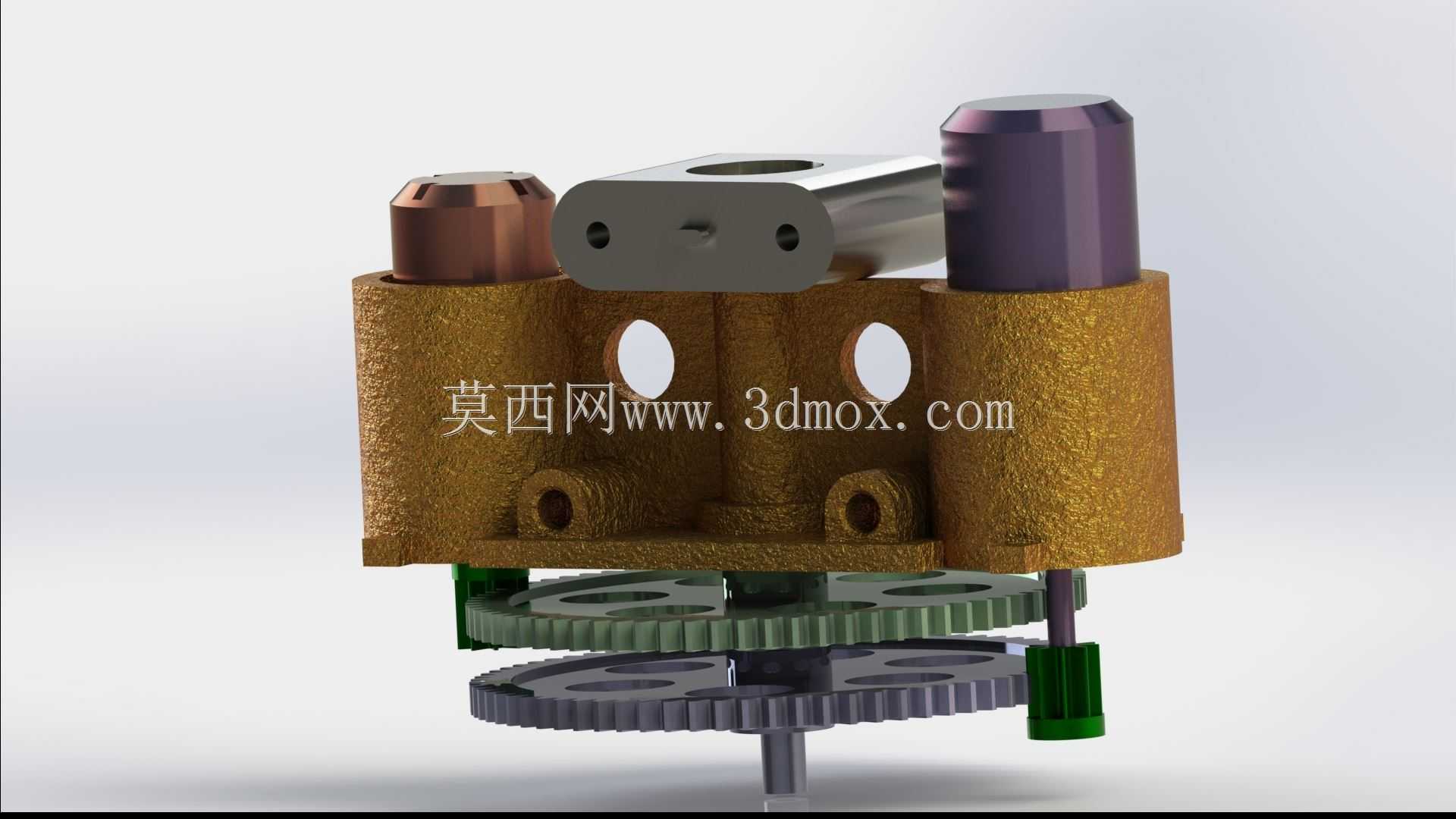

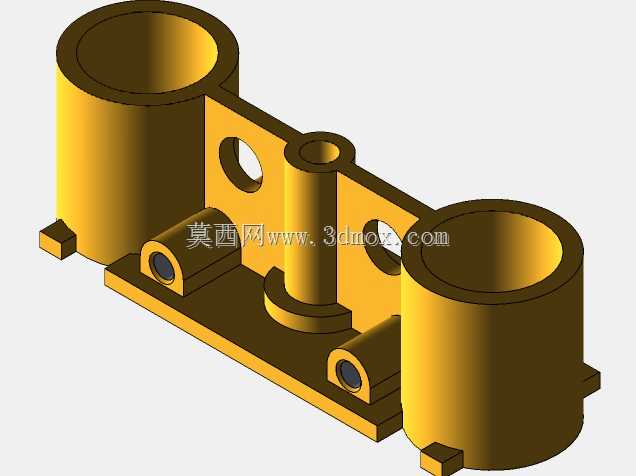

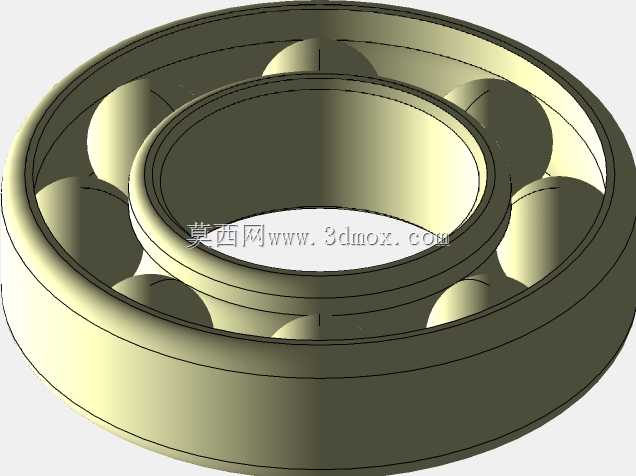

　　在结构设计层面，箱体本体采用分腔式布局，齿轮啮合腔与轴承润滑腔之间设置密封挡边，能够避免高速运转时润滑油被齿轮甩入轴承安装位造成润滑过剩，同时也能阻挡金属磨屑在不同腔室之间窜动，降低齿轮副异常磨损的概率。箱体上的安装耳座位置经过受力优化，每个固定点都对应内部轴承座的支撑筋位置，能够将旋翼工作时产生的交变载荷直接传递到机身主承力框架，避免箱体本体承受额外的弯曲应力。齿轮轴系的支撑采用成对布置的角接触轴承，能够同时承受径向载荷与旋翼旋转带来的轴向冲击载荷，轴承预紧量通过调整垫片组进行精准控制，既保证轴系的旋转精度，又避免预紧过大造成的轴承温升过快问题。

　　考虑到直升机高空飞行时的环境温度变化，箱体外部设置了一体化的散热鳍片结构，不需要额外加装散热附件，就能够通过飞行时的迎面气流带走齿轮啮合产生的热量，维持箱体内润滑油的工作温度在合理区间。润滑系统采用飞溅润滑与压力润滑结合的方式，高速级齿轮依靠旋转带起的润滑油实现啮合面润滑，主旋翼轴的主支撑轴承则通过箱体内部的油道实现压力供油润滑，保证大载荷工况下轴承接触面能够形成稳定的油膜。所有外露的轴伸位置都采用双唇口密封结构，能够在高空低气压环境下避免润滑油泄漏，同时阻挡外界的沙尘、水汽进入箱体内部，污染润滑介质。

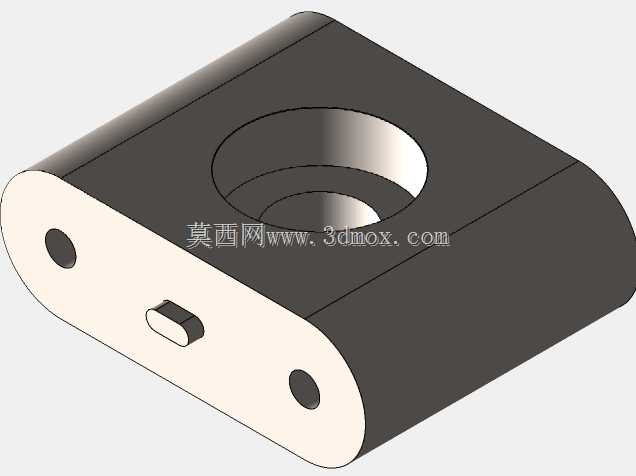

　　在安装边界设计上，主齿轮箱的底部安装法兰与机身主承力平台的连接孔采用等节距布置，装配时不需要调整角度就能够实现快速定位，输入轴的连接法兰尺寸与主流涡轴发动机的输出轴接口完全匹配，侧向引出的尾桨传动输出轴的同轴度公差经过严格校核，能够减少尾传动轴系的振动激励。整个齿轮箱的重量分配经过重心优化，重心位置落在主旋翼轴的轴线上，避免飞行过程中因为重心偏移产生额外的操纵力矩，降低飞控系统的调节负担。日常维护时，只需要打开箱体侧面的检查口盖，就能够观察内部齿轮的啮合磨损情况，润滑油加注口与放油口都设置在地勤人员容易触及的位置，不需要拆解周边部件就能够完成润滑油更换作业，大幅提升外场维护的效率。
