这款小型电路功能模块,核心定位是嵌入式设备内部的信号转接与小功率供电分配单元,常见于小型工控传感节点、桌面级外设转接板、DIY电子改装项目的信号链路中,承担不同规格排线接口之间的信号桥接、局部电源滤波稳压的作用,不需要额外加装外壳,可直接通过板载的三个不同规格接插件与外部排线对接,省去了飞线焊接的繁琐工序,也能降低手工接线带来的虚焊、短路风险。

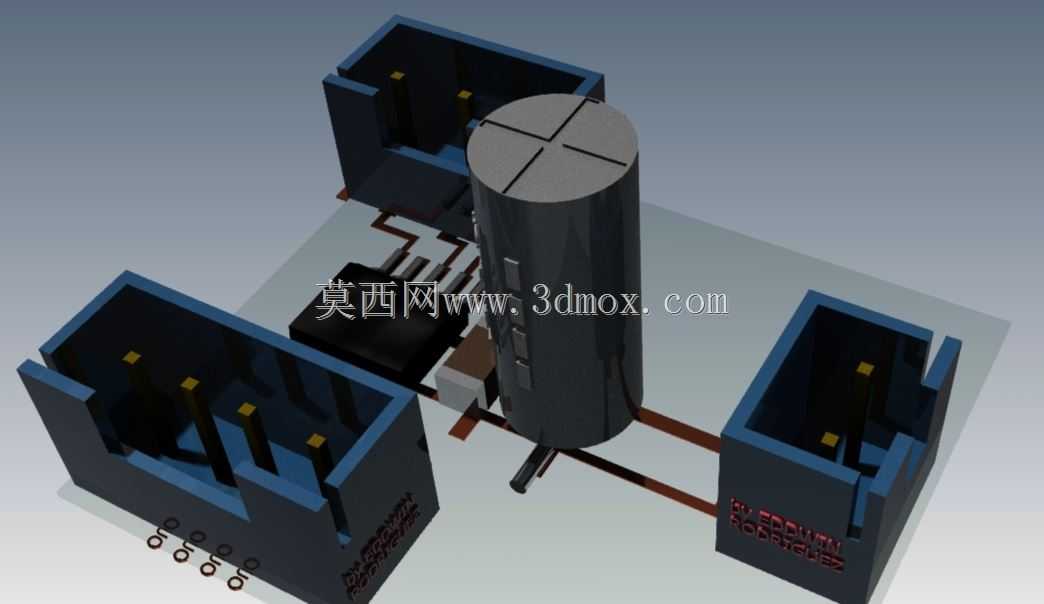

从结构设计逻辑来看,整个模块以FR-4材质的印制电路板作为承载基底,所有元器件均采用直插式封装布局,一方面是兼顾小批量手工焊接的可操作性,不需要回流焊设备就能完成组装,另一方面直插件的机械强度更高,在经常需要插拔排线的使用场景下,不容易出现焊盘脱落的问题。板上布局的核心元器件包含一枚SOP封装的贴片逻辑芯片,负责对接入的信号做电平匹配与简单逻辑处理,芯片周边预留了0805封装的焊盘位置,可根据实际使用需求焊接0.1μF的陶瓷去耦电容,滤除电源线上的高频杂波,避免信号传输过程中出现误触发。板载的圆柱形铝电解电容容值规格适配5V以内的直流供电场景,主要作用是平滑供电输入的纹波,在后端负载瞬时取电时提供短时的电流补偿,避免供电电压跌落导致芯片工作异常,电容安装位置特意远离三个接插件的插拔操作区域,防止插拔排线时工具或者排线外皮剐蹭到电容本体,造成电容引脚变形或者壳体损伤。

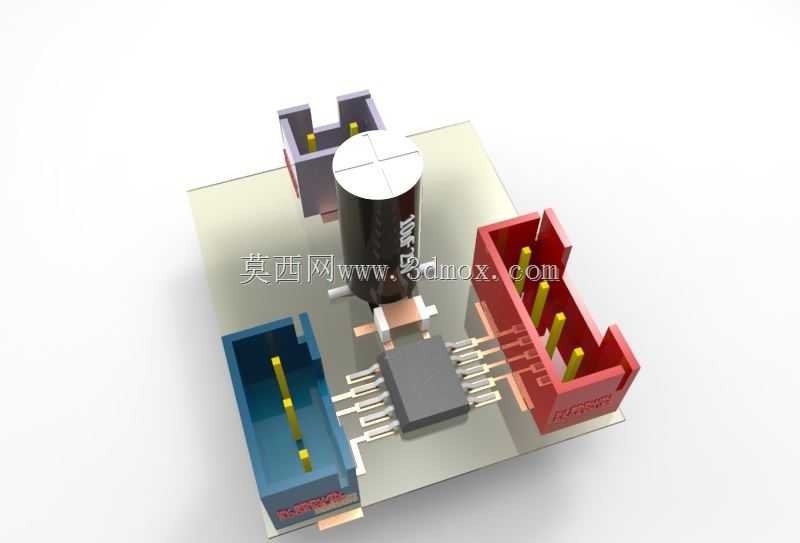

三个不同颜色的接插件分别对应不同的信号定义,蓝色、红色、灰色的塑壳接插件采用2.54mm标准排针间距,适配市面上绝大多数杜邦线、IDC排线的连接需求,每个接插件的引脚数量根据功能做了区分,其中引脚数最多的红色接插件作为主信号输入输出端,负责连接主控板的IO端口,另外两个引脚数较少的接插件分别作为扩展信号端与供电输入端,接插件的塑壳上预留了防呆卡槽,插入排线时如果方向错误无法完全卡入,能有效避免反接烧坏后端元器件的问题。接插件的焊盘特意做了加大处理,并且在焊盘与板边之间预留了足够的安全距离,当插拔力度较大时,应力会分散到更大的PCB覆铜区域,不会出现焊盘被扯掉的情况。
从安装边界尺寸来看,整个模块的PCB外形为规则矩形,板边没有突出的异形结构,四个角预留了M2规格的安装孔位,既可以使用铜柱配合螺丝固定在设备内部的安装平面上,也可以直接插在标准面包板上做原型验证,安装孔位与周边元器件的距离满足绝缘安全要求,固定螺丝采用金属材质时也不会触碰到周边的引脚造成短路。板上所有元器件的最高突出高度为电解电容的本体高度,整体安装厚度控制在常规嵌入式设备的内部空间预留范围内,不需要为模块单独预留过高的安装腔体,在空间紧凑的手持设备、小型传感终端内部也能顺利布置。布线设计上,电源线与信号线做了分开走线路径,大电流的供电线路走板边位置,细间距的信号走线走板中间区域,走线宽度根据载流量做了区分,供电线路的走线宽度满足1A以内的持续载流需求,不会出现长时间工作时线路过热的问题,信号走线的长度做了等长处理,高速信号传输时不会出现明显的相位差,保证信号传输的稳定性。
实际使用过程中,这款模块不需要额外的散热结构,正常工作时芯片与电容的温升控制在安全范围内,可在-10℃到60℃的环境温度下持续稳定工作,适配绝大多数民用电子设备、小型工控装置的工作环境要求。模块的接口定义兼容通用的开源硬件接口标准,开发者不需要重新设计转接电路,直接对接现有主控板的引脚定义就能快速完成功能集成,能大幅缩短原型产品的开发周期,也方便后期维护时直接替换故障模块,不需要对整个设备的电路做拆解维修。
