小型直插元件实验请求电路结构

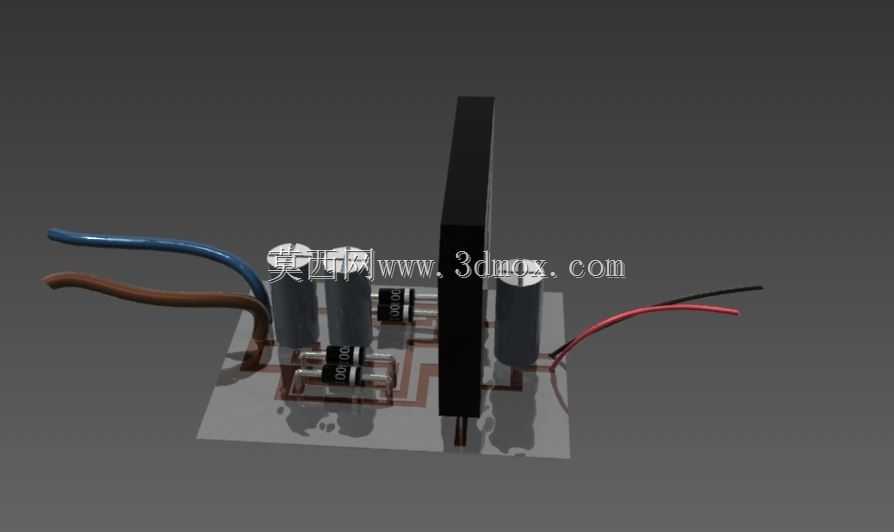

　　这套电路结构主要面向电子类课程实验、小型功能电路验证场景使用，可直接搭载在面包板或定制PCB基板上完成基础信号通断、小功率负载驱动的验证工作，日常在学生课程作业、电子爱好者入门实操、小型工控前端信号采样模块的前期验证环节都能见到这类结构的身影。从实际功能来看，这套电路没有集成复杂的控制芯片，全部采用直插式无源元件搭建，核心通过电解电容的滤波作用、碳膜电阻的限流分压作用配合外接引线完成指定的电路请求信号触发，外接的三根不同色引线分别对应电源输入、信号输出、接地回路，接线时可通过线皮颜色快速区分回路，避免接线错误导致的元件烧毁。设计过程中优先考虑了元件排布的易操作性，所有直插元件的引脚间距都预留了足够的手工焊接操作空间，

　　电解电容采用立式安装方式，电阻采用卧式贴板安装，既压缩了整体板面的占用空间，也能避免元件引脚过长导致的相邻回路短路问题，立式放置的黑色接线座位于板体边缘位置，外接引线可直接通过接线座的压接端子固定，不需要额外焊接引线，方便实验过程中反复调整接线、更换测试回路。从安装边界来看，整个板体的长宽尺寸控制在常规小型实验板的通用规格范围内，板体厚度采用标准1.6mm环氧玻纤板厚度，可直接嵌入常规的小型塑料外壳内，也可通过四角的安装孔固定在实验台架的指定位置，元件最高点为立式安装的接线座，整体高度不超过25mm，不会和周边安装的其他结构件产生空间干涉。元件选型上全部采用市面通用的标准直插元件，电容的耐压值、电阻的功率参数都预留了足够的冗余量，

　　即使接入电压出现小幅波动也不会出现元件击穿损坏的问题，板体上的走线宽度按照1A以内的载流量设计，完全满足小功率信号回路的通流需求，走线转角全部采用45度斜角处理，避免直角走线导致的信号反射问题，对于这类低频实验电路来说，这样的走线处理完全可以满足信号传输的稳定性要求。实际使用过程中，这套电路不需要额外加装散热结构，所有元件的工作温升都在安全范围内，长时间连续工作也不会出现过热问题，板体边缘预留了扩展接线位，后续如果需要增加功能元件，可直接在预留位焊接元件完成电路功能扩展，不需要重新设计整个板体结构。建模过程中对每个元件的外形尺寸都做了1:1还原，包括电解电容顶部的防爆压痕、电阻本体上的色环标识、接线座的压接卡扣结构都做了对应呈现，装配关系完全符合实际生产中的焊接装配要求，引脚伸出板面的长度控制在1.5-2mm区间，既满足焊接的吃锡要求，也不会因为引脚过长导致背面焊点短路。
