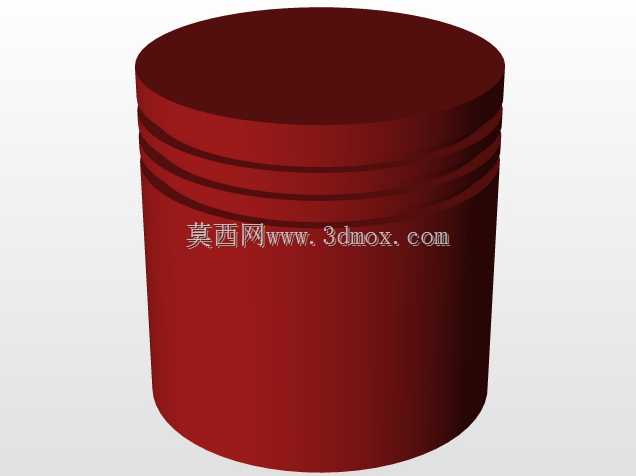

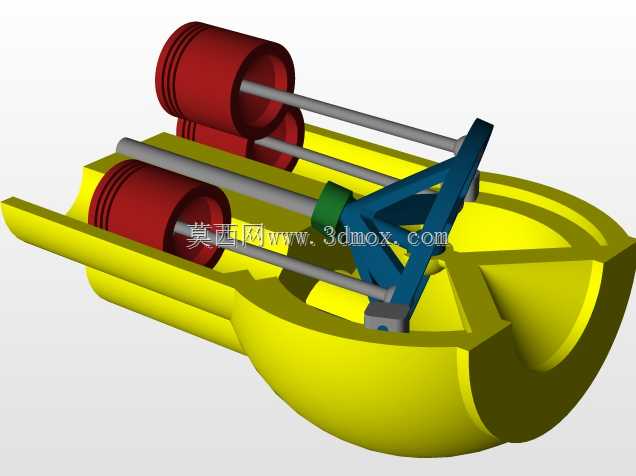

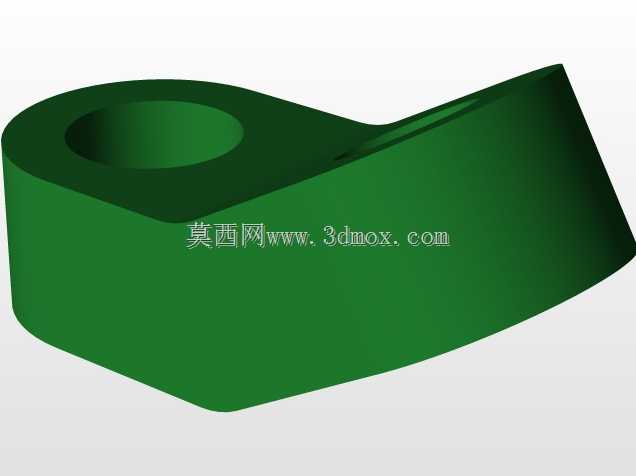

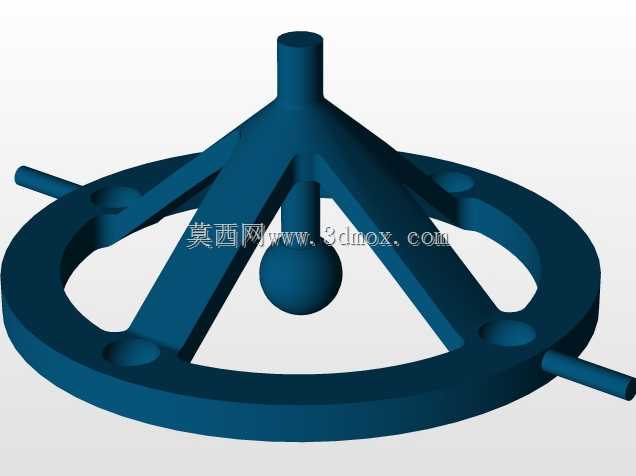

这套结构的设计核心围绕往复式内燃机的动力转换逻辑展开,首先要明确的是,四缸布局的核心优势是做功间隔角均匀,直列排布下曲轴每转180度就有一个气缸进入做功行程,相比单缸、双缸结构能大幅降低输出扭矩的波动,这也是乘用车、小型工程机械动力单元普遍采用四缸结构的核心原因。从结构组成来看,图中展示的半剖结构清晰呈现了活塞、连杆、曲轴、曲轴箱几个核心部件的装配关系,红色的活塞部件外圆预留了活塞环的安装槽位,实际生产中这里会装配气环与油环,气环负责密封燃烧室的高压燃气,油环负责刮除缸壁多余的润滑油,避免机油窜入燃烧室参与燃烧。活塞与连杆的连接采用浮动式活塞销结构,销孔与活塞销之间保留微小间隙,工作时活塞销可在销孔内缓慢转动,

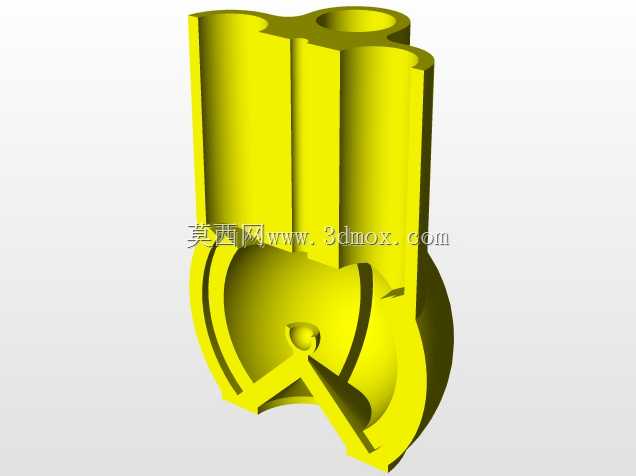

能均匀磨损提升使用寿命,连杆小头位置压入铜套作为滑动轴承,降低摩擦损耗。连杆采用工字型截面设计,这种截面在相同重量下拥有更高的抗弯、抗扭刚度,能承受做功行程中燃气爆发产生的巨大冲击力,以及往复运动带来的惯性力,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的连杆轴颈装配,轴瓦采用钢背铜合金材质,表面镀有减磨层,配合压力润滑的机油道形成稳定的油膜,避免金属直接接触磨损。图中黄色的半剖壳体是曲轴箱的下半部分,也就是油底壳的安装基体,曲轴箱的设计需要兼顾刚度与NVH性能,壁厚分布遵循载荷传递路径,主轴承座位置做了加厚加强处理,同时内部设计有加强筋结构,避免曲轴高速转动时产生的激振引发壳体共振。曲轴的平衡设计是四缸结构的设计重点,
直列四缸的一阶往复惯性力可以通过曲轴的平衡块完全平衡,二阶惯性力则需要通过平衡轴结构抵消,图中展示的曲轴结构上的扇形平衡块,就是用来平衡活塞连杆组往复运动产生的惯性力与曲轴旋转产生的离心力,降低发动机工作时的振动水平。从安装边界来看,这类四缸动力单元的缸体通常采用龙门式或者平分式结构,缸心距的设计直接决定了发动机的整体长度,图中四个活塞的排布间距是按照标准缸径与冲程比例设计的,预留了冷却水套的布置空间,缸体侧面会布置机油道与冷却水腔,分别负责润滑系统的机油输送与冷却系统的冷却液循环。实际应用场景中,这类结构广泛适配1.0L-2.5L排量区间的动力需求,覆盖家用乘用车、小型农用机械、小型发电机组、轻型工程机械等多个领域,
不同应用场景下的结构细节会有针对性调整,比如发电机组用的固定动力机型会强化飞轮的转动惯量,提升转速稳定性,车用机型则会在轻量化上做更多优化,采用铝合金缸盖、塑料进气歧管等部件降低整机重量。设计过程中需要重点校核的参数包括活塞的运动行程与连杆长度的比值,这个比值会直接影响活塞侧推力的大小,比值过小会导致活塞对缸壁的侧推力增大,加剧缸套磨损,比值过大则会增加发动机的整体高度,影响整车布置;另外曲轴的圆角过渡设计也至关重要,曲轴工作时轴颈与曲柄臂连接位置是应力集中区域,圆角半径过小容易引发疲劳断裂,需要通过有限元分析优化圆角形状,配合表面滚压工艺提升疲劳强度。这套半剖展示结构还特意保留了曲轴前端的传动连接位,实际产品中这里会安装正时齿轮、皮带轮,驱动配气机构、水泵、发电机等附件,附件驱动系统的张紧力设计也需要匹配曲轴的扭转振动特性,避免附件轮系与曲轴产生共振,导致皮带过早失效或者附件损坏。从装配工艺角度来看,四缸结构的活塞连杆组装配需要严格控制同组活塞的重量差,通常同一台发动机的活塞重量差不超过5g,连杆重量差不超过8g,避免因重量不均引发额外的振动,连杆螺栓的拧紧需要采用转角法工艺,先拧紧到规定力矩再旋转固定角度,保证螺栓的预紧力一致,避免工作中出现连杆螺栓断裂的严重故障。
