高精度PT100传感台式测温仪结构

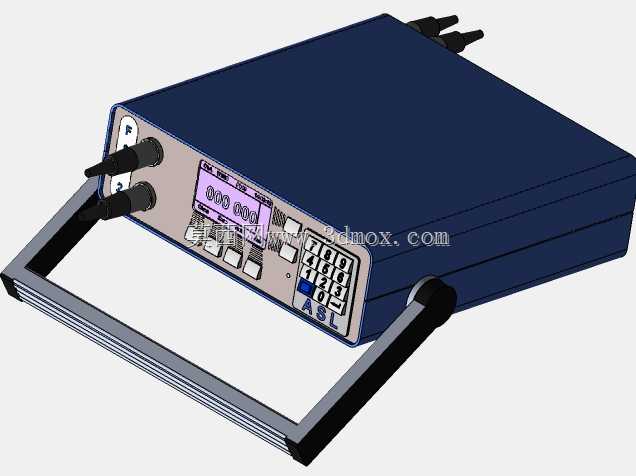

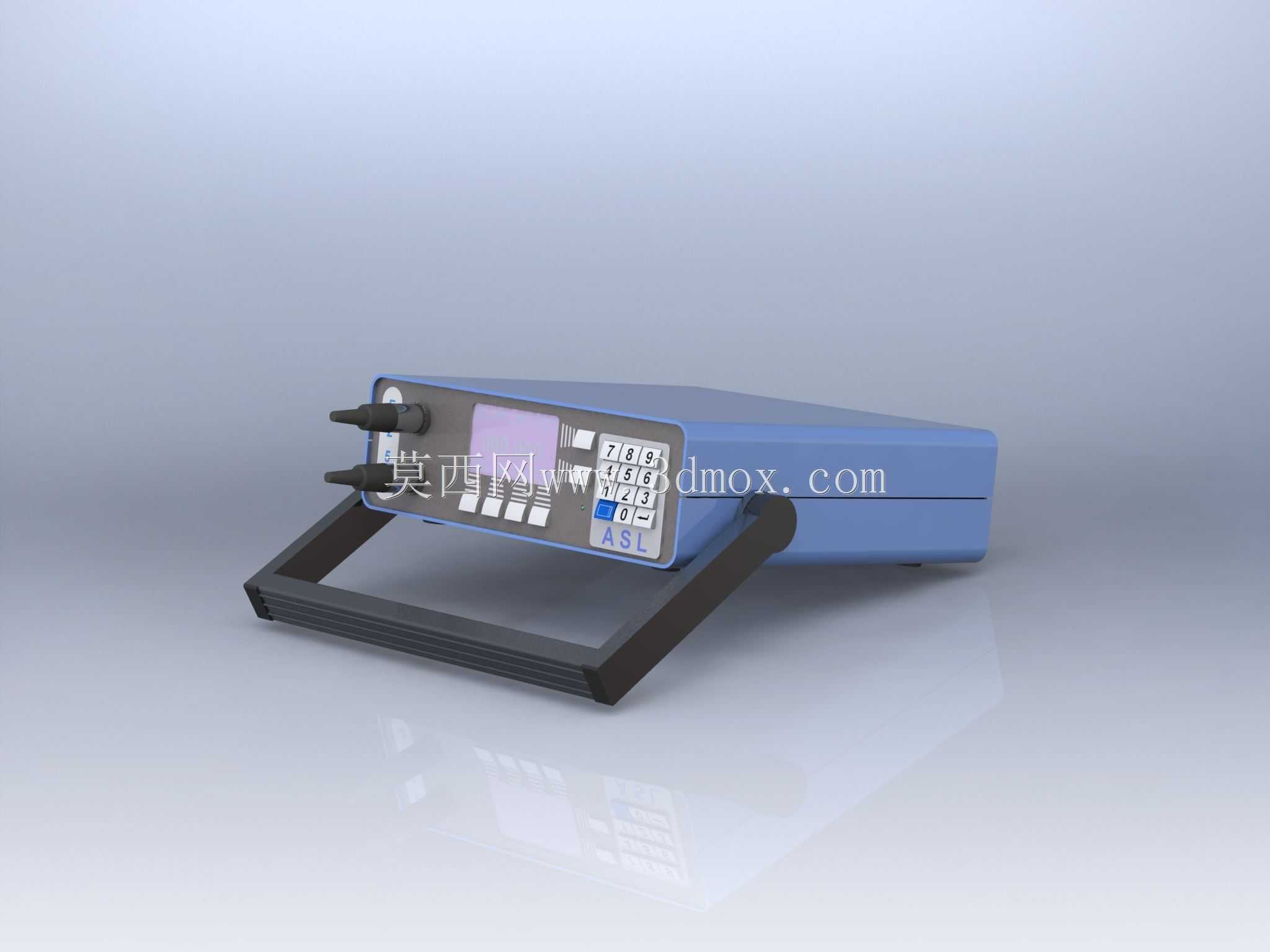

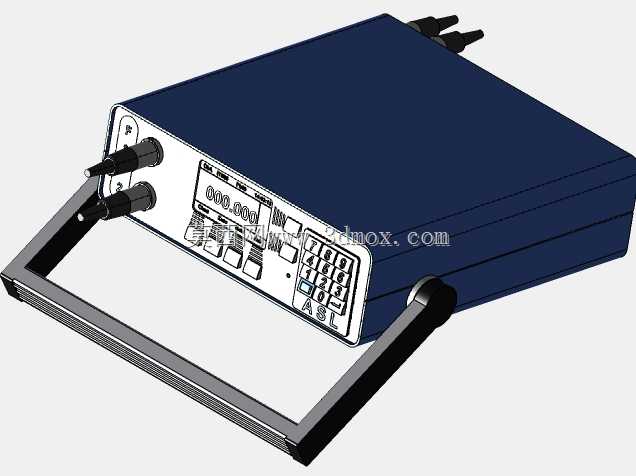

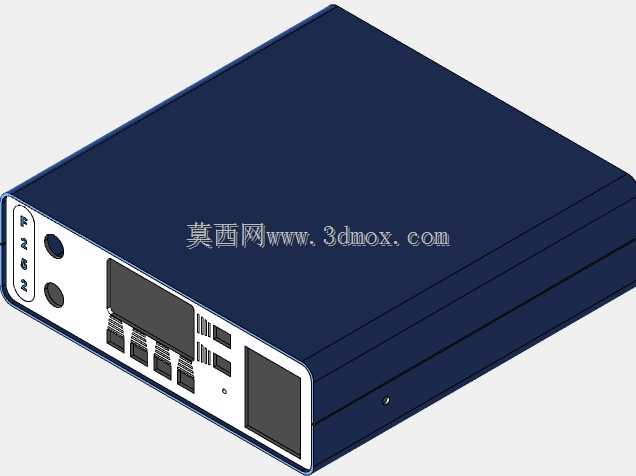

在工业现场温度参数采集、实验室精密测温、机电设备热性能测试、生产制程温度监控等场景中，接触式高精度测温设备是获取可靠温度数据的核心载体，这款基于PT100铂电阻传感原理的台式测温结构，正是面向高精度测温需求完成的三维结构设计。从实际使用场景出发，这类台式测温设备常被放置在实验操作台、设备调试工位、质检台面上使用，因此整体结构采用卧式主机搭配可折叠支撑支架的布局，支架展开时可将主机面板倾斜至适合操作人员观察读数、按键操作的角度，折叠后可平整收纳进设备携行箱，适配实验室固定使用、现场外出检测两种不同的使用状态。主机外壳采用硬质工程塑料注塑成型的分体式结构，上下壳体通过卡扣与内置螺丝柱配合固定，接缝处做错位止口设计，既可以避免日常使用中液体泼溅、粉尘侵入内部电路，也能在设备受轻微磕碰时分散冲击力，保护内部的信号采集板、模数转换模块与显示组件。前面板区域按照操作人员的使用习惯做功能分区：左侧预留两个PT100传感探头的接入接口，接口采用带锁紧结构的航空插座，可适配两线制、三线制、四线制不同接线方式的铂电阻探头，接入后通过锁紧结构避免拉扯导致的接触不良，保障测温信号传输稳定；接口旁设置状态指示灯，可直观反馈探头接入状态、设备运行状态；面板中部为液晶显示窗口，窗口处加装透明PC防护片，与面板壳体做齐平装配，避免灰尘堆积在显示区域缝隙，同时减少环境光线反光对读数的干扰；显示区域右侧为功能按键矩阵，按键采用凸起式硅胶按键，单键按压力度控制在适合手指操作的区间，按键标识做凹陷填色处理，长期使用不会出现标识磨损，可完成测温通道切换、温度单位切换、精度校准、数据锁定、阈值报警设置等常用操作。设备侧面预留散热格栅与通讯接口位置，可根据实际需求扩展RS485通讯、数据存储模块，满足测温数据实时上传、本地存储的扩展需求。底部壳体设置四个防滑橡胶脚垫，当支架折叠平放使用时，脚垫可增加与台面的摩擦力，避免操作按键时设备滑动，同时垫高壳体底部，保证底部空气流通，避免内部电路长时间工作产生的热量堆积。从设计逻辑上看，这款测温结构的所有细节都围绕测温精度稳定性展开：PT100铂电阻的信号采集对线路干扰、结构形变十分敏感，因此内部电路板安装位置做了专门的隔离筋设计，将电源模块与信号采集模块物理分隔，减少电源纹波对微弱传感信号的干扰；探头接口与采集板之间采用屏蔽线直接连接，避免内部走线过长引入的信号噪声；外壳结构的装配公差控制在合理区间，避免长期使用后壳体形变挤压内部电路板导致的元器件虚接、参数漂移。在安装边界与尺寸适配方面，整体主机长度控制在适合单人手持转移的范围内，宽度与高度适配常规操作台的置物空间，折叠支架的转动角度做了限位设计，最大倾斜角度不会导致设备重心偏移翻倒，支架表面做防滑纹理处理，支撑时与台面接触的位置不会打滑；探头接口的伸出高度与面板齐平，外接探头时不会因为接头突出过多导致磕碰损坏。这类高精度测温设备的实际用途覆盖多个工业领域：在机电设备研发测试中，可用来监测电机绕组、轴承位、液压系统的工作温度变化，验证设备热设计是否符合要求；在工业生产制程中，可接入固定安装的PT100探头，实时监控反应容器、输送管路、加热工位的温度参数，保障制程温度控制在工艺要求范围内；在计量校准场景中，可作为二等标准测温设备，对现场使用的工业温度计、温度开关做现场比对校准；在实验室材料测试中，可配合高低温试验箱，采集材料在不同环境温度下的性能参数变化。不同于手持式测温仪侧重便携性的设计取向，台式结构可以容纳更完善的信号处理电路、更大的显示界面与更丰富的操作按键，同时不需要考虑手持时的重量平衡问题，可以在电路设计上采用更高阶的滤波与校准算法，实现万分之一级别的测温分辨率，满足高精度测温场景的需求。在三维建模过程中，所有结构细节都按照实际注塑件、钣金件、标准件的加工工艺做了还原：壳体的拔模角度、加强筋的厚度与分布、螺丝柱的内径与加强结构、按键的配合间隙、支架的转轴结构都做了符合工程实际的设计，没有出现无法加工的干涉结构，也没有冗余的设计特征，结构工程师拿到模型后可以直接在此基础上做壳体开模、电路适配、样机打样的后续工作，不需要重新做结构的可行性调整。
