D37E引擎配套曲轴结构三维设计

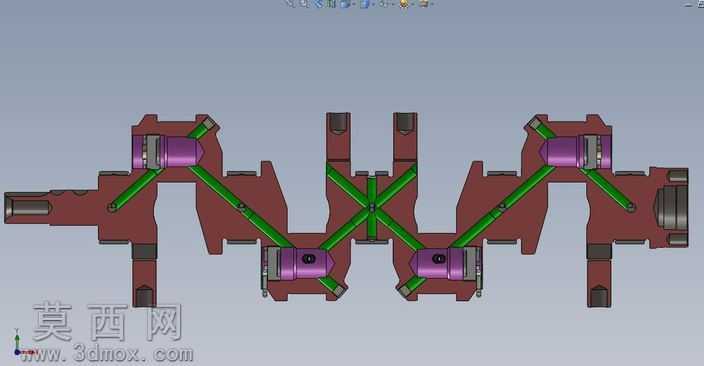

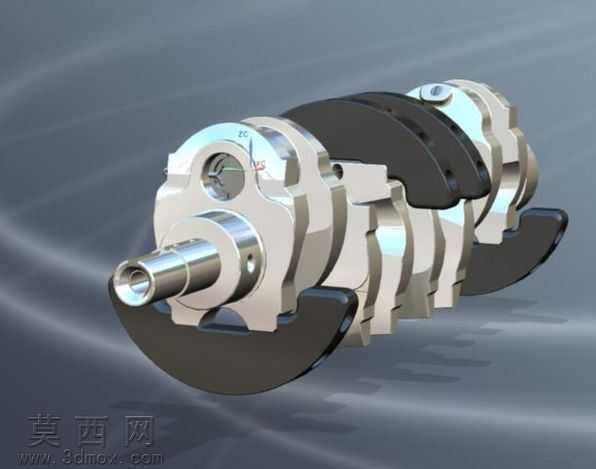

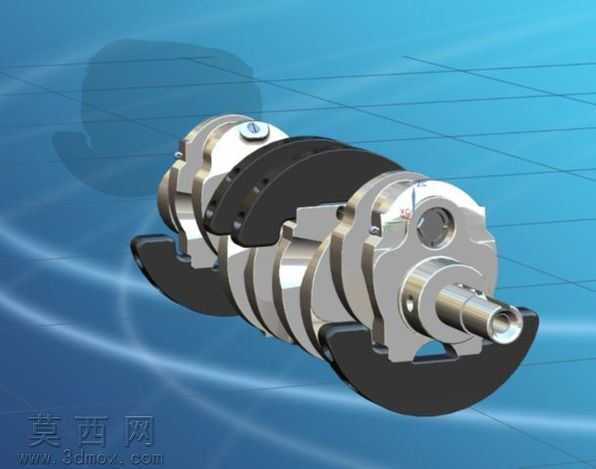

本作品为适配D37E引擎的曲轴三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循内燃机曲轴的实际工程尺寸比例与功能结构逻辑开展设计。建模阶段首先梳理曲轴的核心功能分区，从前端动力输出轴段开始，依次完成主轴颈、连杆轴颈、曲柄臂、平衡配重块、后端密封连接段的特征搭建，每一处轴段的直径过渡圆角、油道开孔位置、配重块的曲面轮廓都经过精准参数约束，确保各部分结构的同轴度、平行度符合内燃机零部件的工程设计要求。材质渲染阶段针对曲轴不同部位的实际加工特性做了区分处理，主轴颈与连杆轴颈作为高频摩擦工作面，赋予高光泽度的精磨金属材质，还原精加工后表面的高光金属质感；曲柄臂与平衡配重块做了亚光深色金属材质处理，模拟铸钢毛坯经粗加工后的表面质感，不同材质的分区让模型的结构层次更加清晰，也直观区分了曲轴的不同功能加工面。结构设计上充分考虑D37E引擎的动力输出特性，平衡配重块的轮廓弧度与偏心质量经过反复参数调整，能够抵消引擎运转过程中活塞连杆组往复运动产生的惯性力，降低引擎工作时的振动幅度；各轴颈之间的过渡圆角做了强化设计，避免应力集中导致的部件疲劳损坏，轴段表面预留的油道开孔连通各润滑点位，能够保障运转过程中润滑油顺利输送到摩擦工作面。整体建模过程遵循从基准轴定位到分区特征搭建、再到整体装配校验的设计思路，先确立曲轴的中心旋转基准轴，再以基准轴为参照依次叠加各段轴体、曲柄、配重的特征，每完成一个功能段的建模就开展同轴度校验，避免特征偏移导致的结构误差，最终完成的模型完整还原了D37E引擎曲轴的全部结构细节，可用于引擎结构教学、动力系统原理演示以及相关零部件的设计参考。
