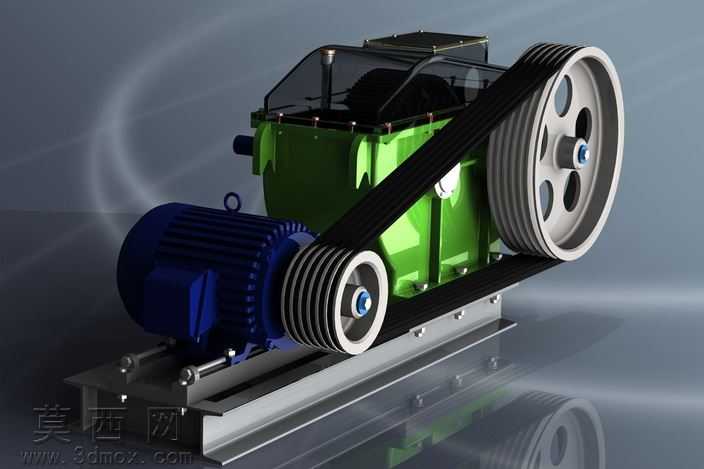

带传动齿轮组与驱动电机的传动装置

本作品为带传动结构的齿轮与电机组合传动装置三维模型，建模过程严格遵循机械设计规范，先完成整体传动方案的布局规划，确定电机输出端、带轮传动副、齿轮传动副的相对位置与安装基准，再逐一拆解各零部件进行精细化建模。建模时对异步驱动电机的外壳散热筋、接线盒、端盖定位止口、输出轴轴伸等细节做了1:1比例还原，对大小带轮的轮槽结构、轮毂安装孔、键槽定位特征做了精准参数化绘制，对V型传动带的截面轮廓、带体张紧状态做了贴合实际装配状态的建模，对齿轮箱体的剖分式结构、观察窗、吊环安装位、油标孔位、底座安装螺栓孔等细节逐一还原，对传动齿轮的齿廓渐开线、轮毂、键槽、辐板结构做了符合机械设计标准的参数化生成。材质与渲染阶段，为电机外壳赋予深蓝色磨砂铸铁材质，散热筋处做细微的金属质感肌理处理，端盖与输出轴赋予亮面金属材质；齿轮箱体赋予草绿色锤纹漆铸铁材质，观察窗赋予半透明深色有机玻璃材质，吊环、紧固螺栓赋予镀锌亮面金属材质；大小带轮赋予银灰色铸铝材质，V带赋予黑色橡胶材质并添加细微的橡胶颗粒肌理；安装底座赋予灰铸铁磨砂材质，表面做轻微的使用痕迹质感处理。渲染时采用三点布光方案，主光从侧上方打亮装置整体结构，辅光补全暗部细节避免死黑，轮廓光勾勒带轮、齿轮、电机的边缘轮廓，背景采用渐变灰调突出主体，同时添加柔和的地面反射效果增强真实感。结构设计上，该装置采用V带传动衔接电机输出端与齿轮箱输入轴，可实现缓冲吸振、过载打滑保护电机与齿轮副的作用，齿轮箱内部的齿轮传动副可实现固定传动比的转速与扭矩转换，整体底座采用一体化铸造结构，设置多组安装螺栓孔可直接固定于设备机架，各旋转部件的轴系均设计有轴承安装位与密封结构，符合通用机械传动装置的设计逻辑，可用于机械原理教学演示、传动方案选型参考、相关设备的虚拟装配验证等场景。
