工业机器人弧形夹持臂结构设计方案

项目分类:工业机器人 发布时间:2016-03-20 ID:94595
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案
  • 工业机器人弧形夹持臂结构设计方案

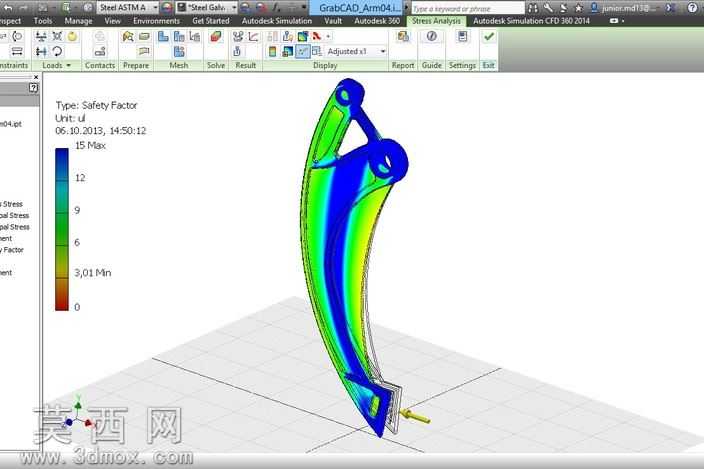

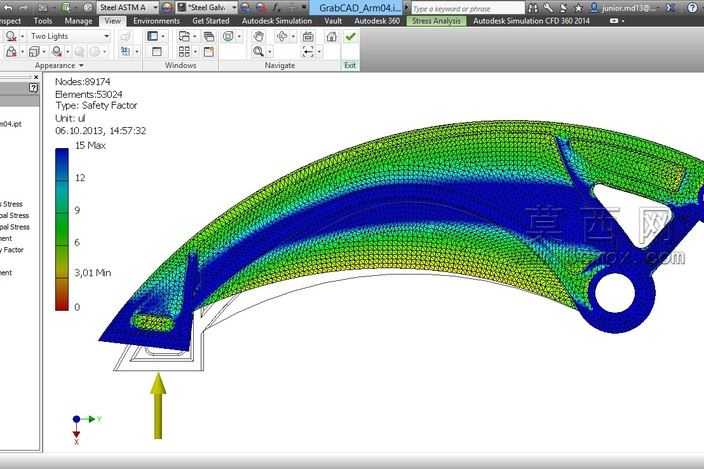

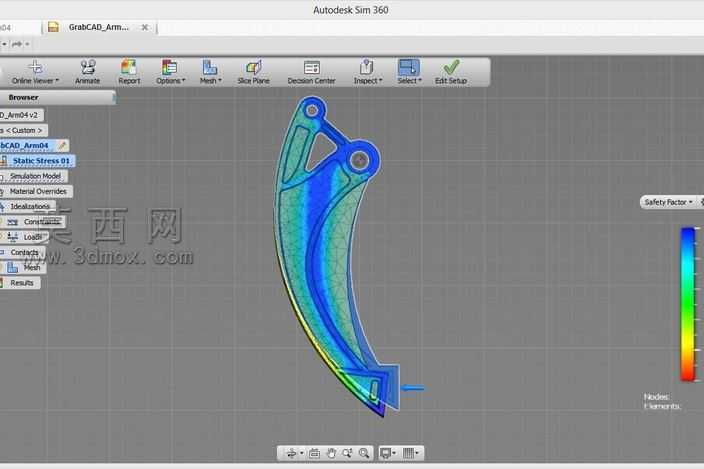

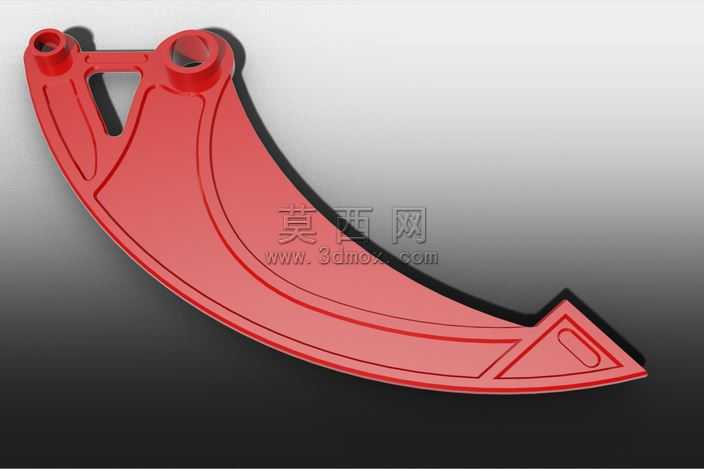

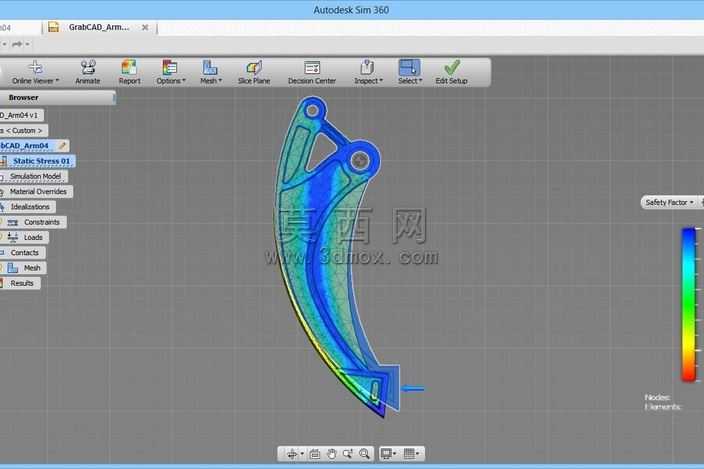

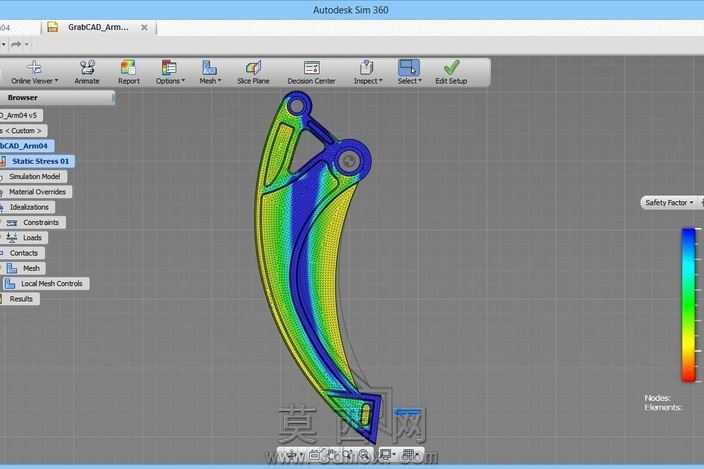

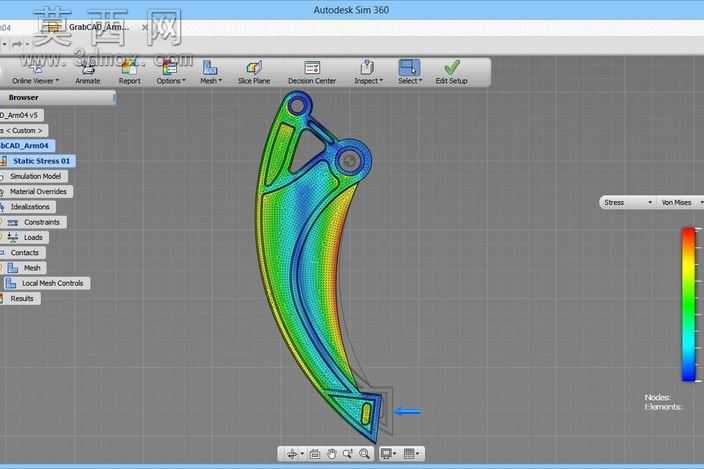

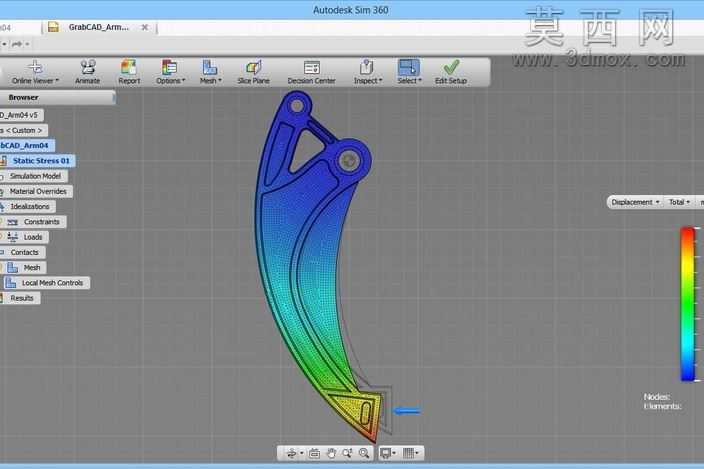

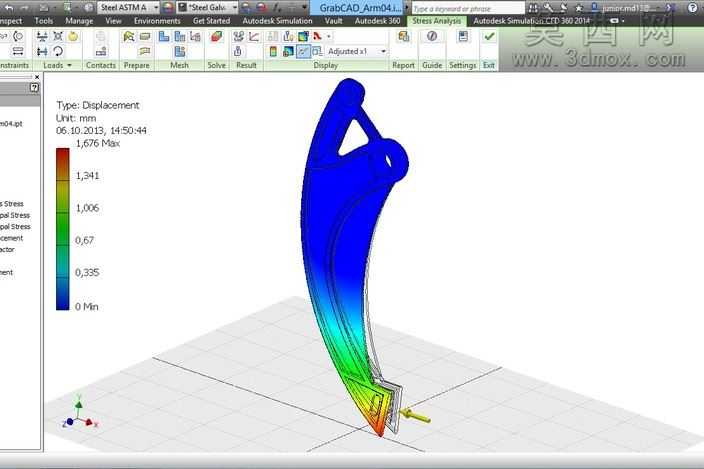

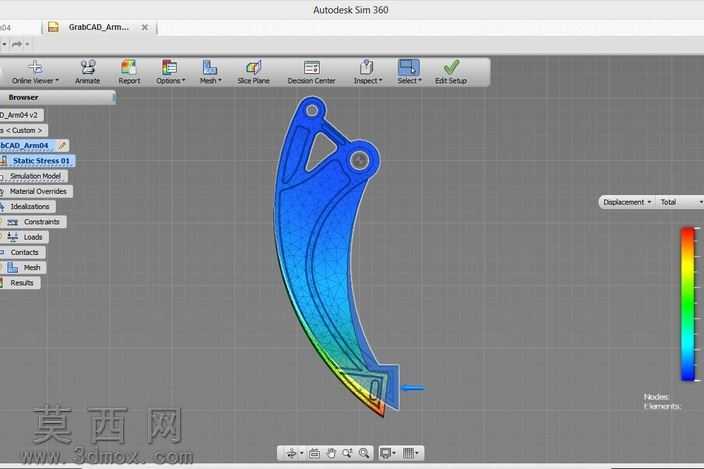

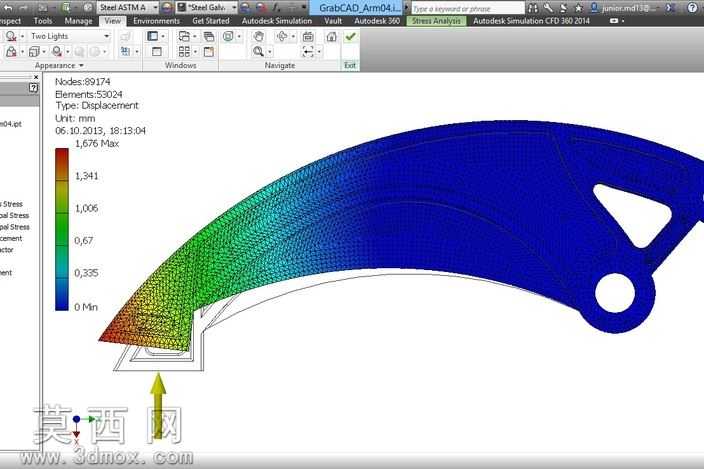

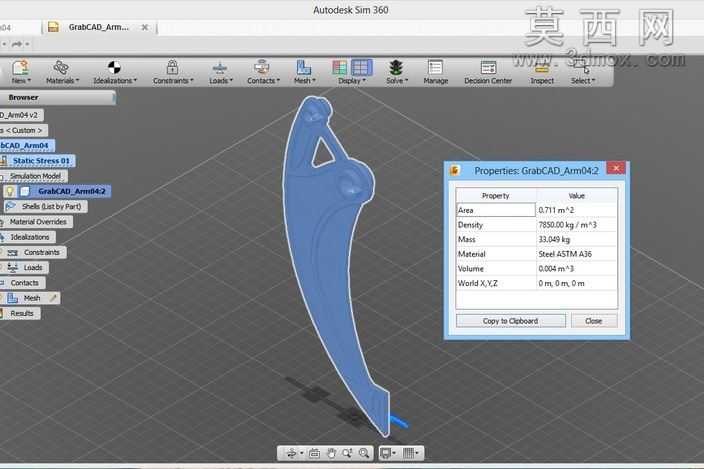

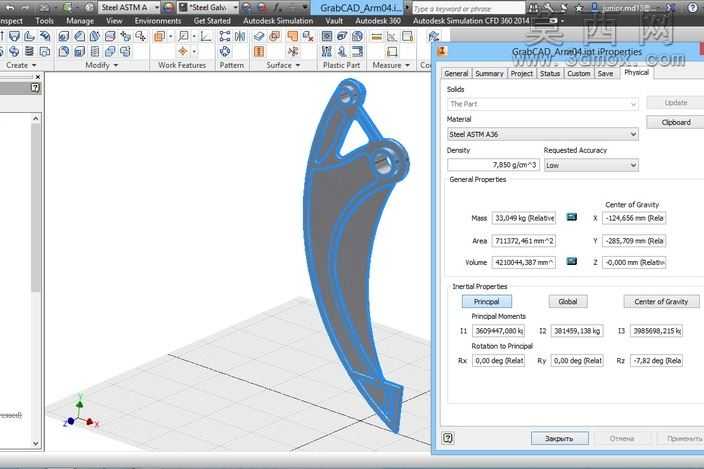

本作品为工业机器人末端配套的弧形夹持臂结构,建模阶段围绕夹持作业的弧形运动轨迹需求搭建基础轮廓,首先确定两端安装孔位的同轴度与中心距参数,保证与机器人关节输出端、夹持执行端的装配匹配度。建模过程中对臂体主体采用弧形变截面设计,在靠近驱动端的位置设置加强筋结构,同时在臂身非主要受力区域开设镂空槽,在不削弱整体结构强度的前提下降低零件自重,减少机器人关节的负载压力。材质设定上选用高强度工程塑料作为基础渲染材质,表面做哑光硬质质感处理,还原工业零部件的真实外观质感,渲染阶段采用侧上方主光源搭配底部补光的布光方案,清晰呈现臂体表面的加强筋轮廓、镂空结构边界以及弧形曲面的流畅过渡,避免阴影遮挡关键结构细节。结构设计阶段同步完成力学性能校核,通过有限元分析模拟夹持作业时的受力状态,验证臂体在额定负载下的应力分布、位移变形量与安全系数,确保最大应力处于材料许用应力范围内,最大位移量满足夹持作业的精度要求,安全系数达到工业零部件的使用标准。设计过程中反复调整弧形臂的曲率半径,平衡作业覆盖范围与结构刚性之间的关系,对安装孔周边做加厚处理,避免装配应力集中导致的部件损坏,臂体末端的夹持连接位设置定位凸台,保证末端夹具安装的位置精度,整体结构兼顾轻量化需求与作业可靠性,适配自动化生产线上的工件夹持、转运作业场景,可直接用于后续的工程出图、样机加工与性能测试环节。
