工业重载平行轴齿轮箱三维结构设计

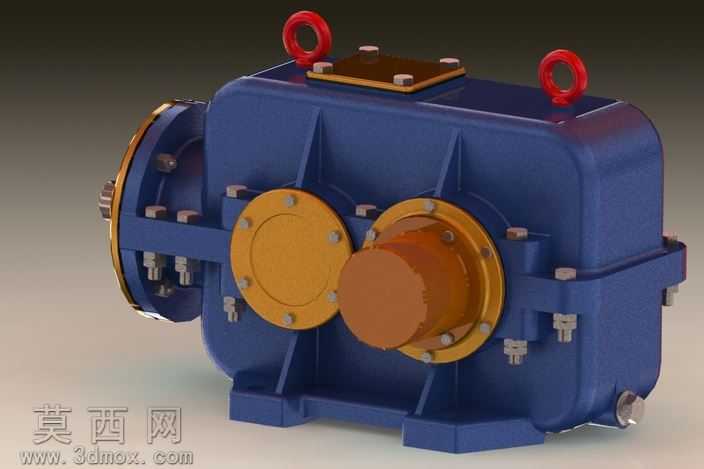

本齿轮箱三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证各传动部件的装配干涉校验，从箱体基体开始逐步完成轴承座、端盖、输入输出轴、齿轮组、紧固件、吊环等零部件的独立建模与装配约束。模型渲染阶段采用写实工业质感表现，箱体主体赋予深蓝色哑光铸铁材质，还原铸造壳体的细腻磨砂质感，端盖、轴伸、紧固件等金属加工件赋予暖金色与棕褐色金属材质，区分不同加工工艺的表面效果，顶部吊环采用亮红色烤漆材质突出安全部件的视觉识别性，底座、油塞等细节部件也匹配对应金属材质表现，整体渲染光影柔和，清晰展现各部件的装配层次与结构边界。结构设计上采用平行轴传动布局，箱体为剖分式铸造结构，侧面设置多组轴承安装端盖，通过螺栓紧固件实现端盖与箱体的密封连接，顶部设置检修盖板与起吊吊环，满足设备安装维护与吊装转运需求，输入输出轴采用不同轴径设计匹配不同传动扭矩需求，箱体底部设置安装底座与放油螺塞，兼顾安装固定与润滑油更换的使用需求。建模过程中对所有配合面做了公差预留的结构处理，螺栓孔、定位销孔的位置严格按照传动件的中心距参数排布，保证齿轮啮合的中心距精度，端盖处的密封槽结构也做了细节还原，完整呈现工业齿轮箱的真实设计细节，整体模型结构完整，装配逻辑清晰，可用于传动结构教学、产品方案展示、虚拟装配仿真等场景。
