桁架式长距离皮带输送机三维结构设计

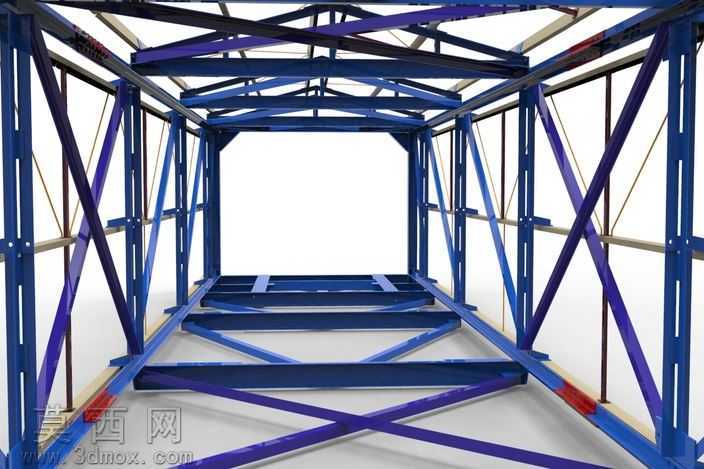

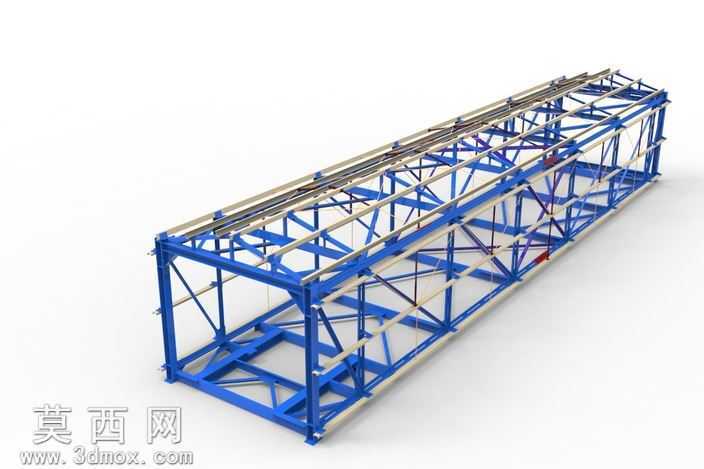

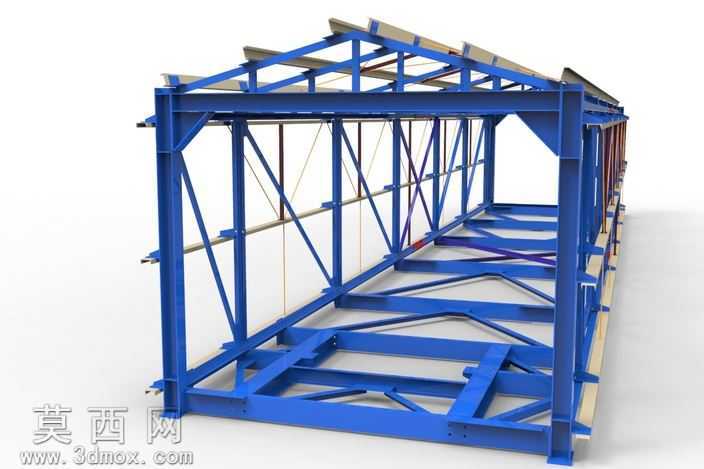

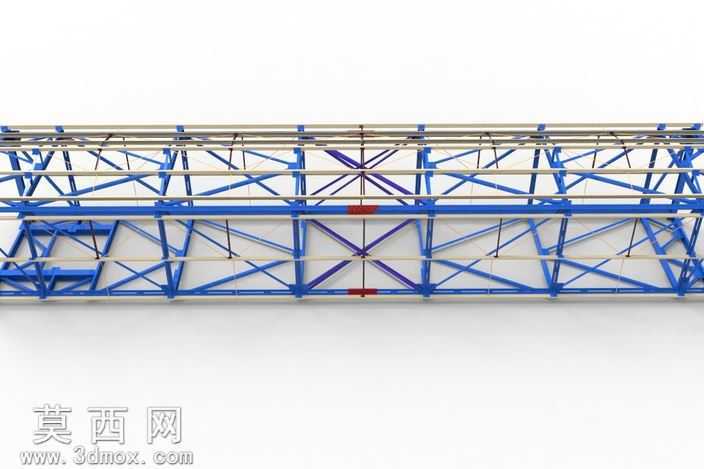

本作品为长距离桁架式皮带输送机的三维建模成果，建模过程严格遵循机械设计规范，依托三维参数化建模软件完成全结构1:1比例搭建，完整还原了设备从底部支撑到上部输送承载的全部结构细节。建模阶段首先确定设备的整体跨度与输送倾角基准，以型钢构件为基础搭建主体桁架框架，所有杆件的连接节点、交叉斜撑的排布均按照实际钢结构受力逻辑设计，每一处型材的规格、连接位置的贴合关系都经过精准约束，避免出现结构干涉、错位的问题，确保模型的结构合理性与实际生产场景的设备形态一致。材质渲染阶段针对不同部件做了差异化的材质赋予，主体桁架钢结构部分采用哑光蓝色金属漆材质，还原工业设备常用的防护涂装效果，表面添加细微的颗粒质感模拟真实钢材喷涂后的肌理，避免塑料感失真；上部承载皮带的承托辊道、侧边导向构件采用浅米色金属材质，与蓝色主体框架形成清晰的视觉区分，便于观察结构分层；连接节点处的紧固件、局部加强构件采用深灰色金属材质，还原标准件的金属质感，同时通过光影参数调整，让不同材质的反光度、粗糙度符合真实物理特性，渲染出的效果图层次分明，结构辨识度高。结构设计上，该输送机采用空间桁架式机架，相比普通板式机架具备更优的承重抗形变能力，适合长距离物料输送场景，底部设置多组横向支撑脚座分散承重，桁架内部交叉斜撑形成稳定的三角受力结构，可有效抵消输送过程中皮带运行带来的侧向拉力与纵向载荷；上部沿输送方向排布多组平行承托梁，用于安装皮带托辊组，两侧设置纵向导向构件防止皮带跑偏，整体框架沿长度方向做了分段式结构设计，便于实际生产中的运输与现场拼装。设计思路围绕工业场景长距离散料输送的实际需求展开，摒弃冗余装饰性结构，所有构件均服务于结构稳定性与输送功能实现，建模过程中对每一处杆件的连接位置做了装配校验，确保各部件可实现虚拟装配，为后续的工程出图、结构受力仿真、生产制造提供精准的三维数字模型基础，也可作为同类输送设备设计的参考模板，帮助设计人员快速理解桁架式皮带机的结构组成与排布逻辑。
